Installationsanleitung
Stromversorgung des Industrie-PCs
Netzteilausstattung
Der Industrie-PC ist mit einem 24 V
DC
Netzteil ausgestattet.
i
Hinweis
Wenn der Industrie-PC mit einem Netzteil mit integrierter USV ausgeliefert
wurde (Bestelloption), kann in Verbindung mit dem Akku-Pack
C9900-U330 eine Unterbrechungsfreie Stromversorgung (USV) aufgebaut
werden.
Gefahr
Bei Verwendung anderer Akku-Packs besteht Explosionsgefahr!

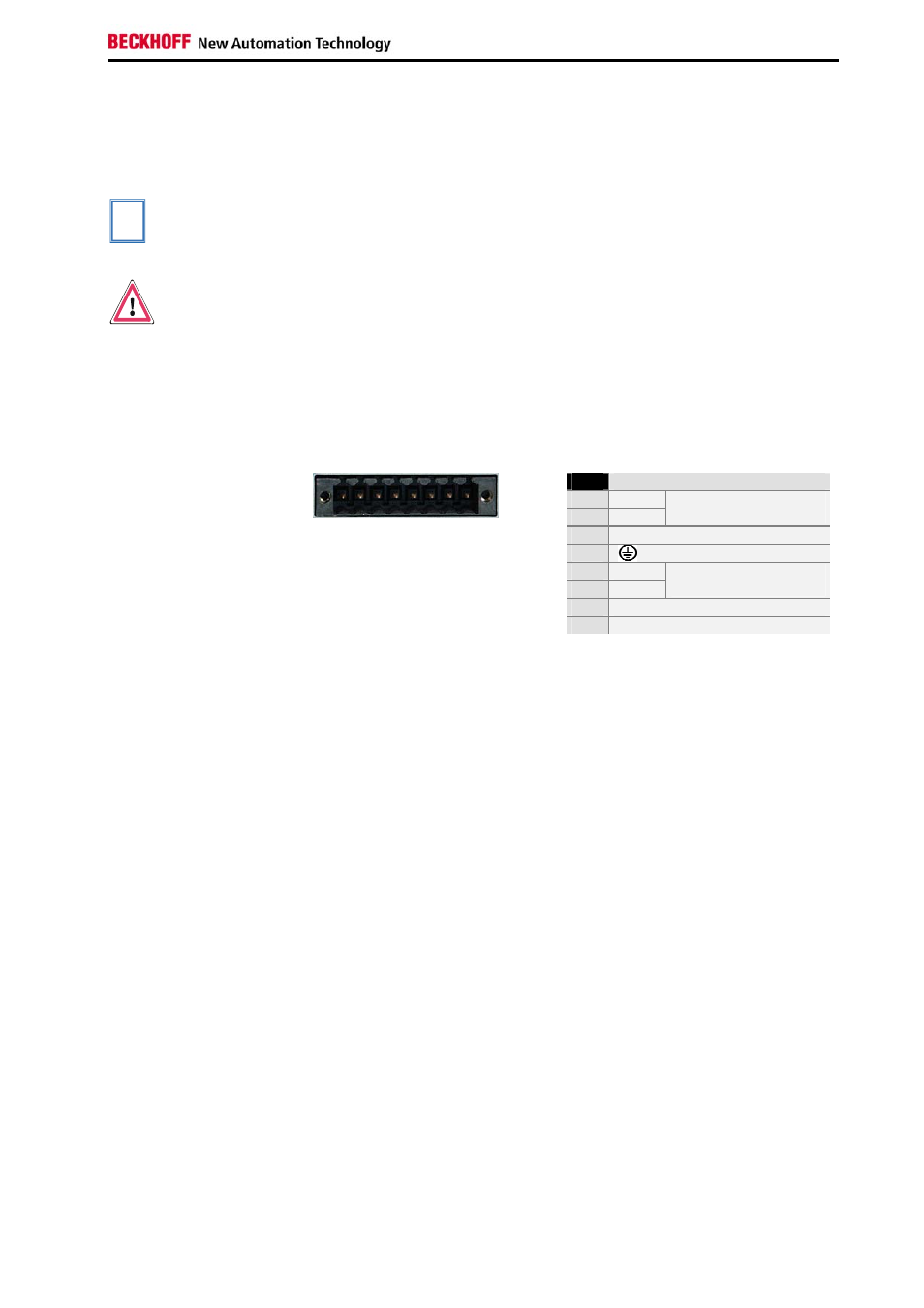

Pinbelegung Anschlussstecker
Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Industrie-PCs
sowie die externe Beschaltung zum Ein- und Ausschalten.
Pinbelegung zum
Anschluss von Schalter,
Stromversorgung und
Akku-Pack (optional)
Pin Funktion
1 -
2 +
Akku-Pack
(nur bei USV)
3 UPS+ (USV-Ausgang)
4
5 -
6 +
24 V DC
Versorgungsspannung
7 PC_ON
8 Power-Status
1 2 3 4 5 6 7 8
