Installationsanleitung

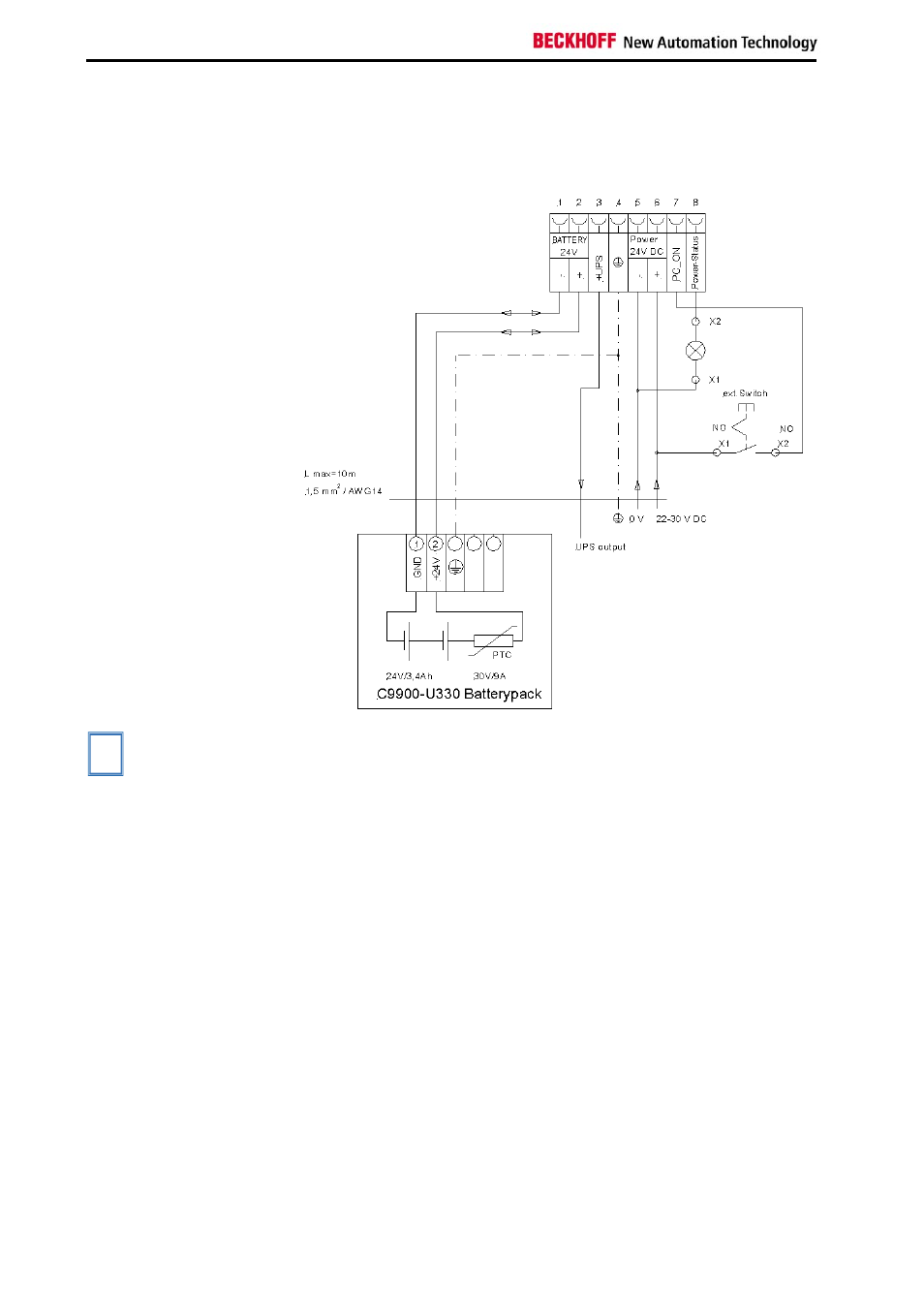

Verdrahtungsplan
Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan
(Beschaltung von PC_ON und Power-Status symbolisch):
Verdrahtungsplan
Stromversorgung und
Externe Beschaltung
i
Hinweis
Anschluss des Akku-Packs nur bei Auslieferung des Industrie-PCs mit
integrierter USV möglich (Bestelloption).
18
C63xx
