Produktbeschreibung
Schnittstellen bis C6640/ C6650-0020
Schnittstellen des ATX-
Motherboards
PS/2-Anschlüsse
PS/2 An den oberen PS/2-Anschluss (X103) kann eine PC-Tastatur
angeschlossen werden. Der untere PS/2-Anschluss (X104) ermöglicht die
Nutzung einer PS/2-Maus.
Serielle Schnittstelle
RS 232
COM1 Der Industrie-PC verfügt in der Grundausstattung über eine serielle
Schnittstelle COM1 (X105) vom Typ RS232, die auf eine 9-polige SUB-D
Stiftleiste geführt ist.
Parallele Schnittstelle
Printer
LPT1 Die parallele Schnittstelle (X106) entspricht dem Centronics-Standard und
wird von der Software als LPT1 angesprochen.
VGA Anschluss
VGA Eine 15-polige SUB-D Buchsenleiste (X107) ermöglicht den Anschluss
eines VGA-Monitors.
USB-Schnittstellen
USB1 – USB4 Die vier USB-Schnittstellen (X108 – X111) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss.
Unterstützt wird der USB2.0-Standard.
Netzwerk-Anschluss 10/100MBit
Netzwerk 10/100MBit Die RJ-45-Buchse (X112) ermöglicht den Anschluss des PCs an ein
10/100Mbit-Netzwerk.
Netzwerk-Anschluss 1Gbit (optional)
Netzwerk 1GBit Die RJ-45-Buchse (X113) ermöglicht den Anschluss des PCs an ein
1Gbit-Netzwerk (optional).
Sound-On-Board
Sound Der Industrie-PC verfügt über eine On-Board-Soundschnittstelle mit
folgenden Anschlussbuchsen:
Mikrofon-Eingang (X114), Line Out (X115) und Line In (X116).
Zusätzliche Steckkarten (optional)
Typenschild Auf der Oberseite des Industrie-PCs befindet sich ein Typenschild, das
über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft
gibt.

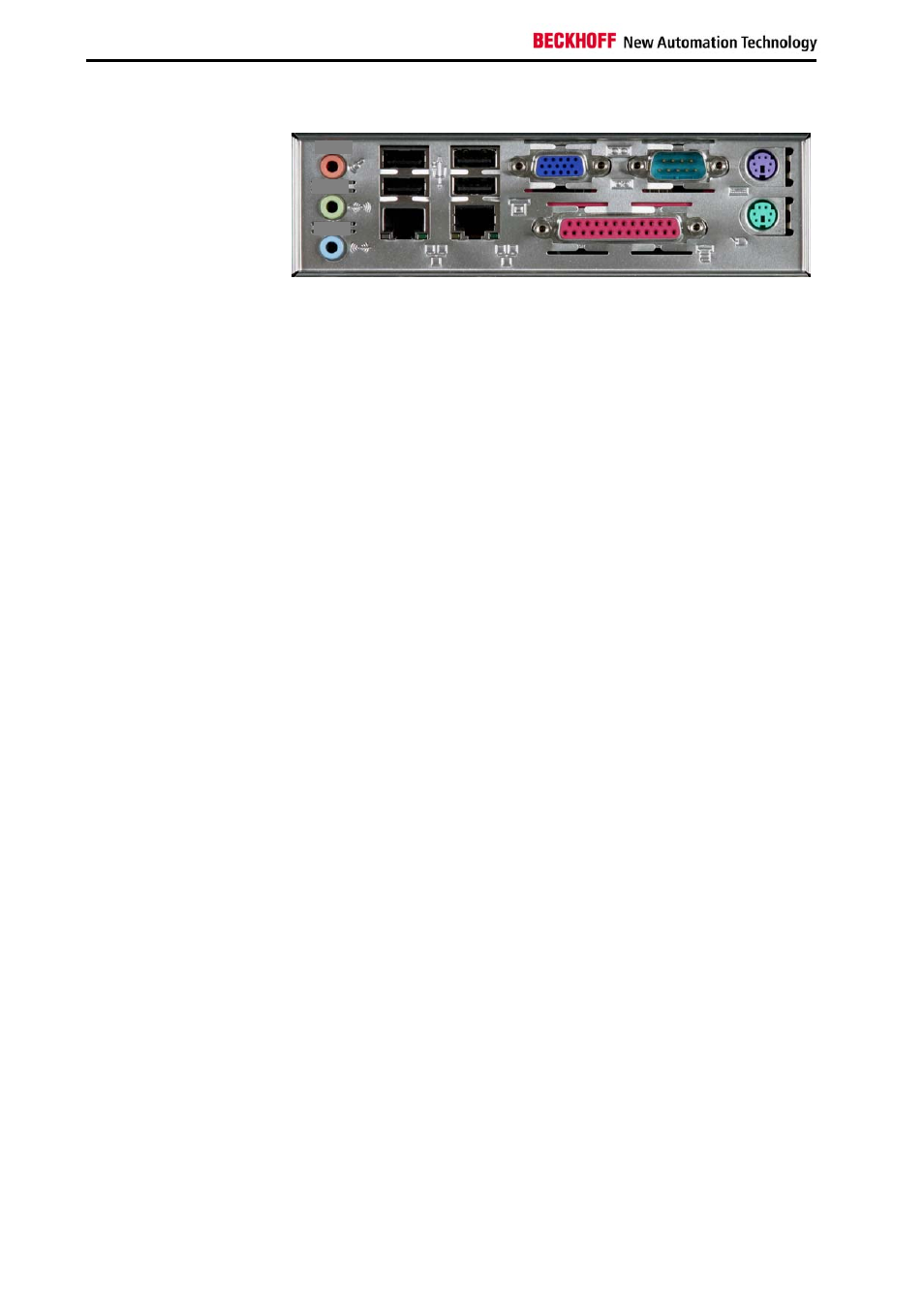

X103
