Montage der Kabel
Verdrahtung entsprechend
Verdrahtungsplan Montieren Sie die Kabel für die Stromversorgung des Industrie-PCs, den
Anschluss des Akku-Packs sowie den Anschluss des Ein-/ Ausschalters
entsprechend dem Verdrahtungsplan mit dem mitgelieferten Material zur
Steckermontage.

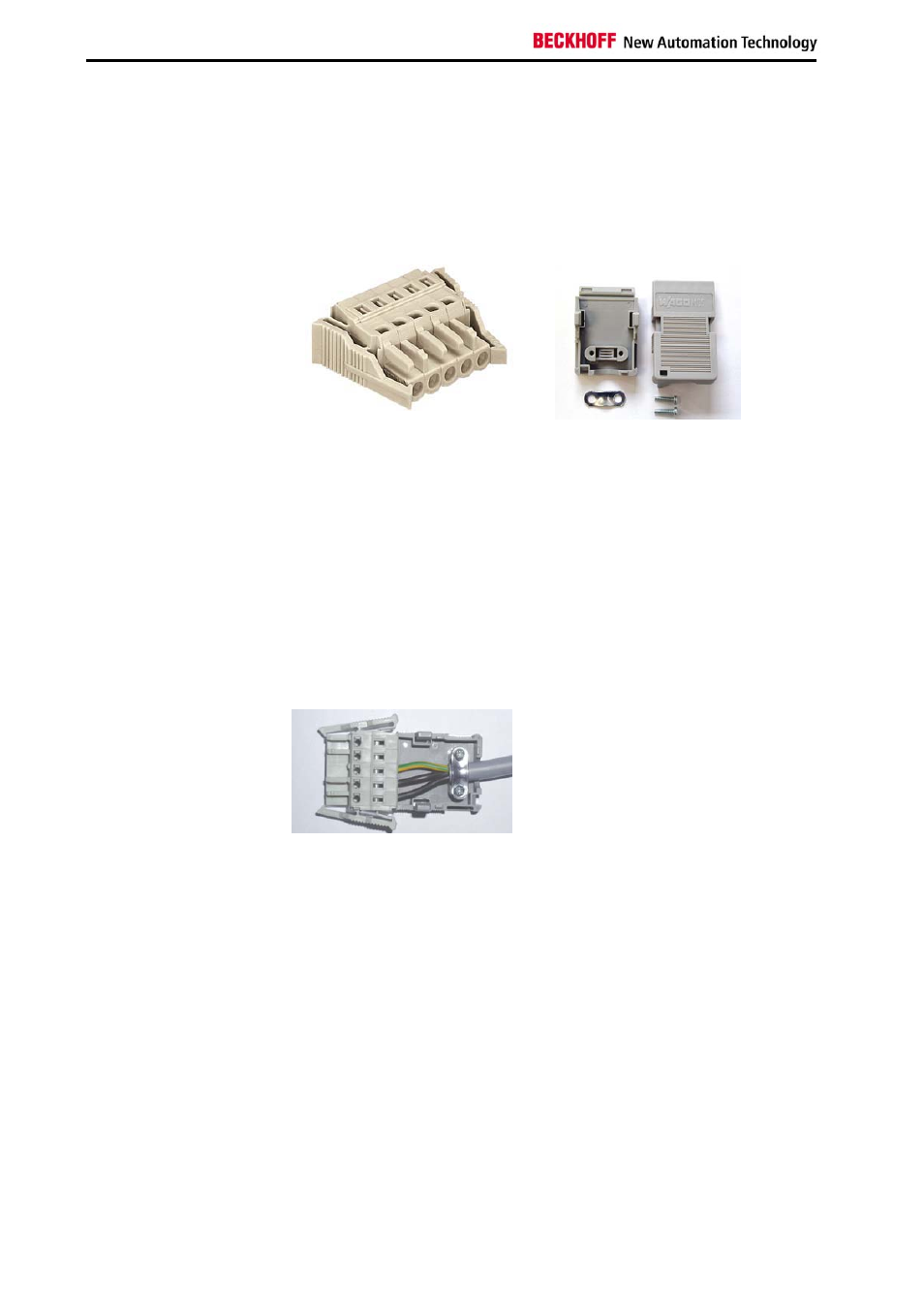

Die Steckermontage ist am Beispiel der 5-poligen Federsteckerleiste
beschrieben:
Material zur
Steckermontage
Federsteckerleiste 5-polig
Zugentlastungsgehäuse
A
B
C D
Steckermontage
Montage des Steckers am
Kabel So montieren Sie den Stecker am Kabel:
1. Isolieren Sie die Kabelenden ab (Abisolierlänge 8 – 9 mm).
2. Stecken Sie die Leitung in die Halterungen durch einfaches
Eindrücken gemäß Pinbelegungsaufkleber und Verdrahtungsplan.
3. Drücken Sie das Unterteil (Teil A) des Zugentlastungsgehäuses
auf die Oberseite der Federsteckleiste, bis es einrastet.
4. Bringen Sie die Zugentlastung des Zuführungskabels an, indem
Sie dieses mit der Kabelschelle (Teil C) und den
Befestigungsschrauben (Teil D) arretieren (siehe Foto unten).
Anbringen der
Zugentlastung
Befestigen Sie das Oberteil (Teil B) des Zugentlastungsgehäuses, in dem
Sie es auf das Unterteil aufrasten.
