Seite 18
Installationsanleitung
Ist der PC heruntergefahren, setzt das PC-Netzteil den Ausgang Power
Status (P-S) am Netzteil auf 0, was anzeigt, dass der Vorgang
abgeschlossen ist und die Hauptspannung abgeschaltet werden kann.
Dieses kann sowohl manuell über den Anschluss einer Signallampe
geschehen als auch über ein Schütz. Der Hauptschalter der Anlage wird
durch diese Lösung in der Regel nur noch dann ausgeschaltet, wenn der
Schaltschrank geöffnet werden muss. Der Akku wird nur noch bei
Stromausfall benutzt.
Damit der Industrie-PC auch bei Stromausfall über eine Bildschirmausgabe
verfügt, ist das Netzteil mit einem USV-Ausgang 27 V / 1,4 A ausgestattet,
an das ein Control Panel bis 19-Zoll Displaygröße angeschlossen werden
kann. Dadurch ist es möglich, dem Anwender einen eventuellen
Stromausfall anzuzeigen. Nachdem der PC heruntergefahren ist, wird der
USV-Ausgang abgeschaltet.
Für eine detaillierte Funktionsbeschreibung siehe auch Kapitel
Elektrische Daten
Eingangsspannung:
22 – 30 V DC
Stromaufnahme:
10 A (22 V)
Abgabeleistung:
150 W (max.)
Strombelastbarkeit
des 24 V Netzteils
Ausgangsspannungen
des 24 V Netzteils
Strombelastung
maximal
+ 5 V
14 A
- 5 V
0,3 A
+ 12 V
12 A
- 12 V
0,5 A
+ 3,3 V
12 A
5 V VSB
1,5 A

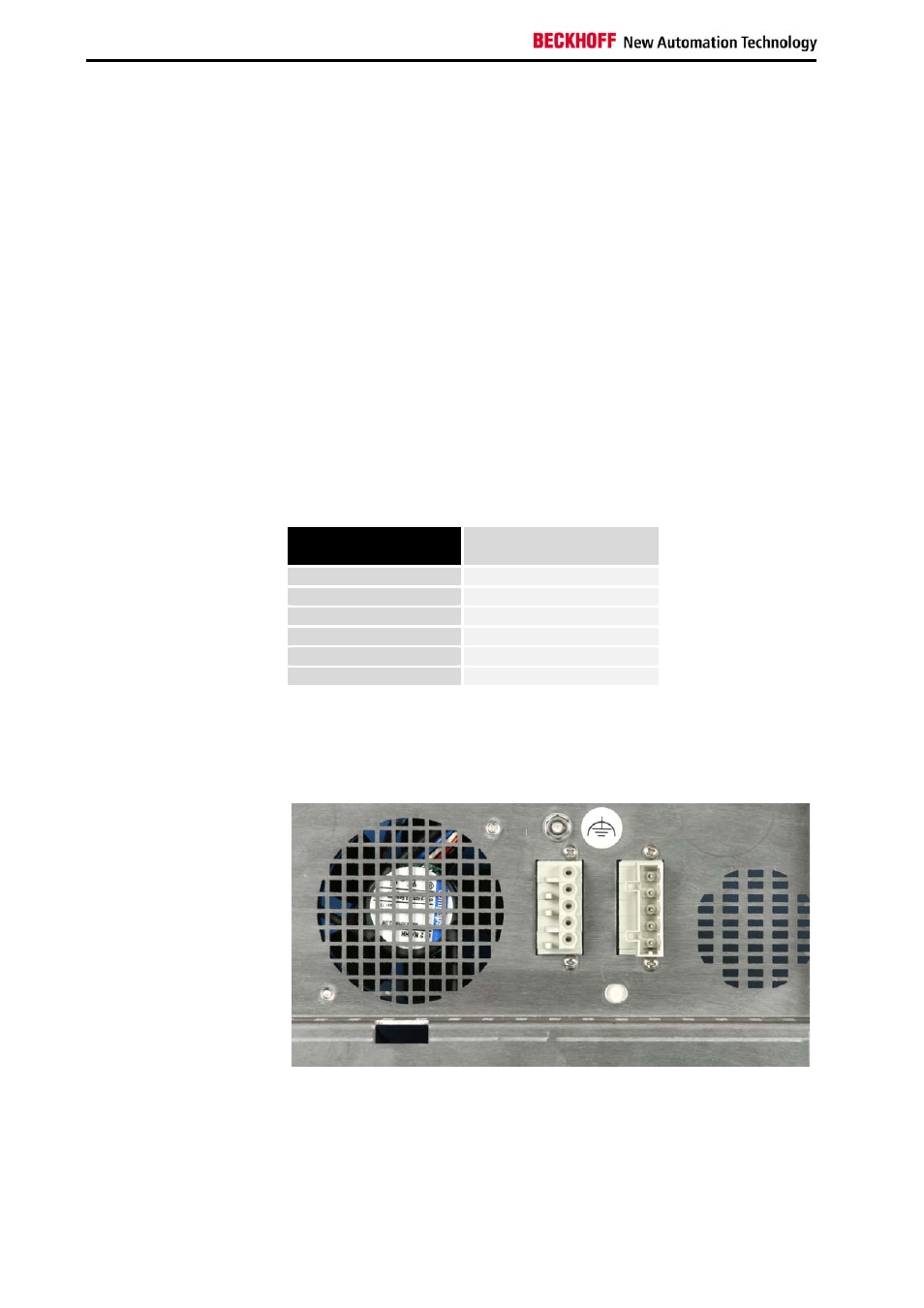

Pinbelegung Anschlussstecker
Für den Anschluss der 24 V
DC
Stromversorgung und der externen
Komponenten befinden sich am PC-Gehäuse die auf dem Foto
abgebildeten 5-poligen Stiftleisten mit CAGE CLAMP Anschluss.
Stiftleisten mit CAGE
CLAMP Anschluss
X101
X102
16
C6640, C6650
