Elo Touchpanel
Über eine virtuelle serielle Schnittstelle kann ein seriell angeschlossenes Elo Touchpanel verwendet werden. Dazu muss
für den entsprechenden Port der passende Elo Touch-Treiber installiert werden. Starten Sie hierfür die
Installationsapplikation EloSetup.exe und folgen Sie den Anweisungen des Installations-Wizards.
Grafik
Die Einstellungen eines Clients für den Bereich "Virtual-Graphics" werden auf der Registerkarte Graphics vorgenommen.
Ein Stern neben dem Registerkarten-Namen zeigt an, dass die Einstellungen für den Bereich "Virtual-Graphics"
verändert, aber noch nicht mit Apply übernommen wurden.
Durch Setzen oder Löschen des Häkchens in der Auswahlbox Graphics wird die Funktionalität "Virtual-Graphics" für den
Client aktiviert oder deaktiviert.

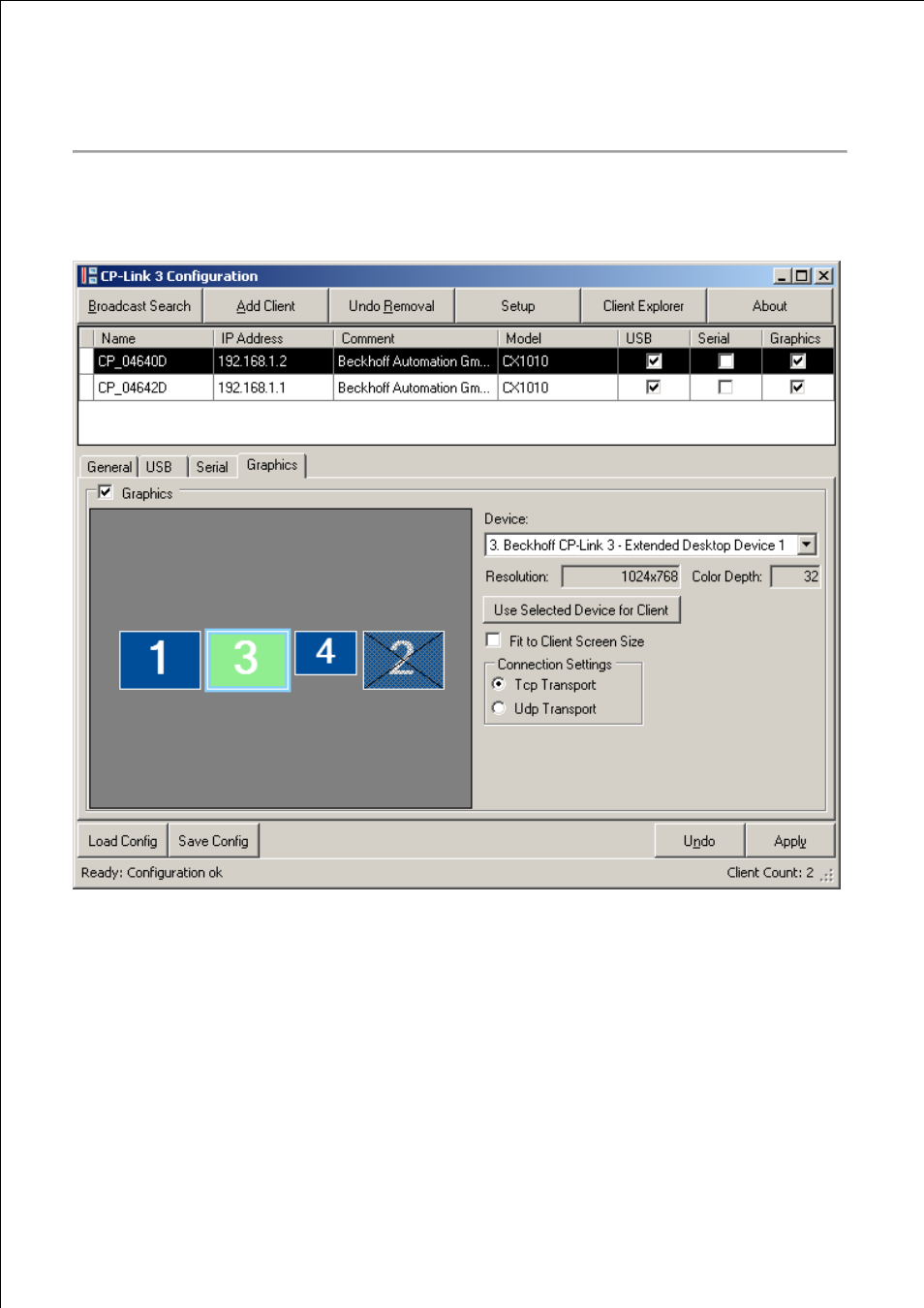

Die linke Grafik zeigt alle am Host-PC verfügbaren Anzeigegeräte, welche durch die Monitorsymbole angedeutet sind.
Von den dargestellten Anzeigegeräten kann jeweils ein Gerät einem Client zugeordnet werden, was bedeutet, dass
dieser Client den Bildschirminhalt des zugeordneten Anzeigegerätes darstellen soll. Das zugeordnete Anzeigegerät wird
grün, alle anderen Anzeigegeräte werden blau dargestellt. Ist ein Anzeigegerät inaktiv, so wird dieses durch eine
Schraffur kenntlich gemacht. Ein durchkreuztes Monitorsymbol kennzeichnet diejenigen Anzeigegeräte, welche nicht
einem Client zugeordnet werden können. Zu solchen Geräten zählen z.B. zusätzlich installierte Grafikkarten oder der
zweite Ausgang einer Dualhead-Grafikkarte (Siehe auch Kapitel Funktionsweise ).
Zuordnung eines Anzeigegeräts zu einem Client
Durch einen Klick auf ein Monitorsymbol wird das Anzeigegerät zunächst selektiert, was durch eine hellblaue
Umrandung zu erkennen ist. Analog dazu kann ein Anzeigegerät auch über die oben rechts dargestellte Auswahlliste
