Montage
CU8860-0000 8
3.2.2 Montage auf einer 35 mm Hutschiene
Alternative zur Montage auf einer ebenen Fläche, kann das Gerät auch auf eine Hutschiene aufgebracht
werden. Dazu wird ein spezieller Adapter benötigt. Er kann zusammen mit dem Gerät gestellt werden. Der

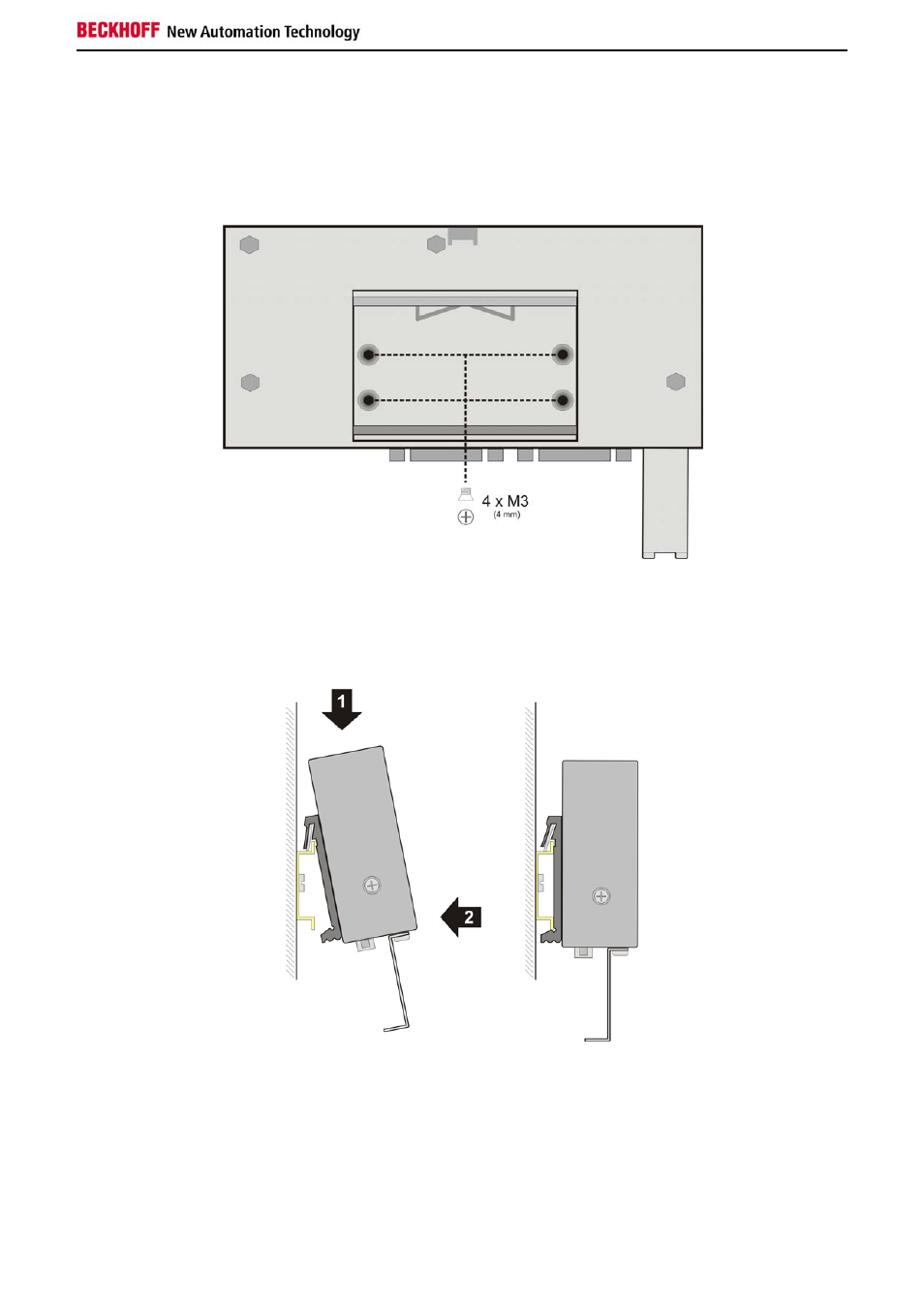

Adapter wird mit vier Schrauben vom Typ M3 (4 mm) befestigt. Das Bild zeigt die Montage des Adapters.
Das Gerät wird wie folgt auf die Hutschiene aufgebracht:
1. Senken Sie die Rückseite des Adapters auf die Hutschiene und Drücken Sie das Gerät nach unten.
2. Drücken Sie das Gerät gegen die Hutschiene bis es einrastet.
Um die CU8860-0000 von der Hutschiene zu entfernen gehen Sie wie folgt vor:
3. Drücken die Sie das Gerät nach unten bis es sich von der Hutschiene löst.
4. Ziehen Sie das Gerät von der Hutschiene.
