Montage
CU8860-0000
10

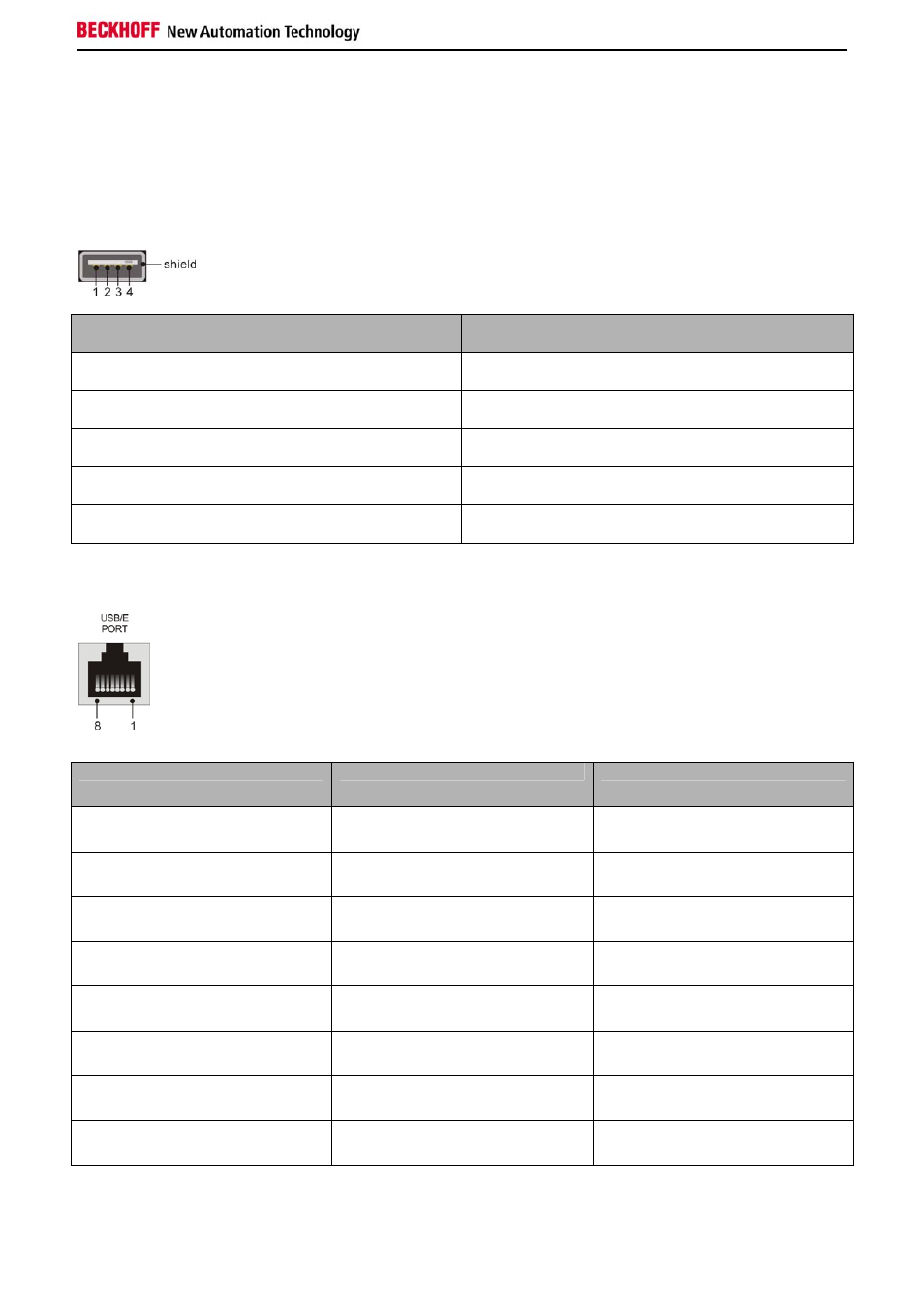

3.4 Daten - Anschlüsse
Es gibt drei Arten von Anschlüssen: USB Port Type A, DVI-Video Anschluss und RJ45-Anschluss. Die
Belegung der Stecker ist wie folgt:
USB type A Port (X50) (Standard-Kabel)
Pin
Belegung
1 VCC
2 Data
-
3 Data
+
4 GND
Shell Shield
RJ 45 Port (X20) (Standard-CAT5-Kabel)
Pin
Signal
Belegung
1
15 V
15 V +
2 GND
Ground
3 TX
USB
TX
4 RX
USB
RX
5 RX
USB
RX
6 TX
USB
TX
7
15 V
15 V +
8 GND
Ground
