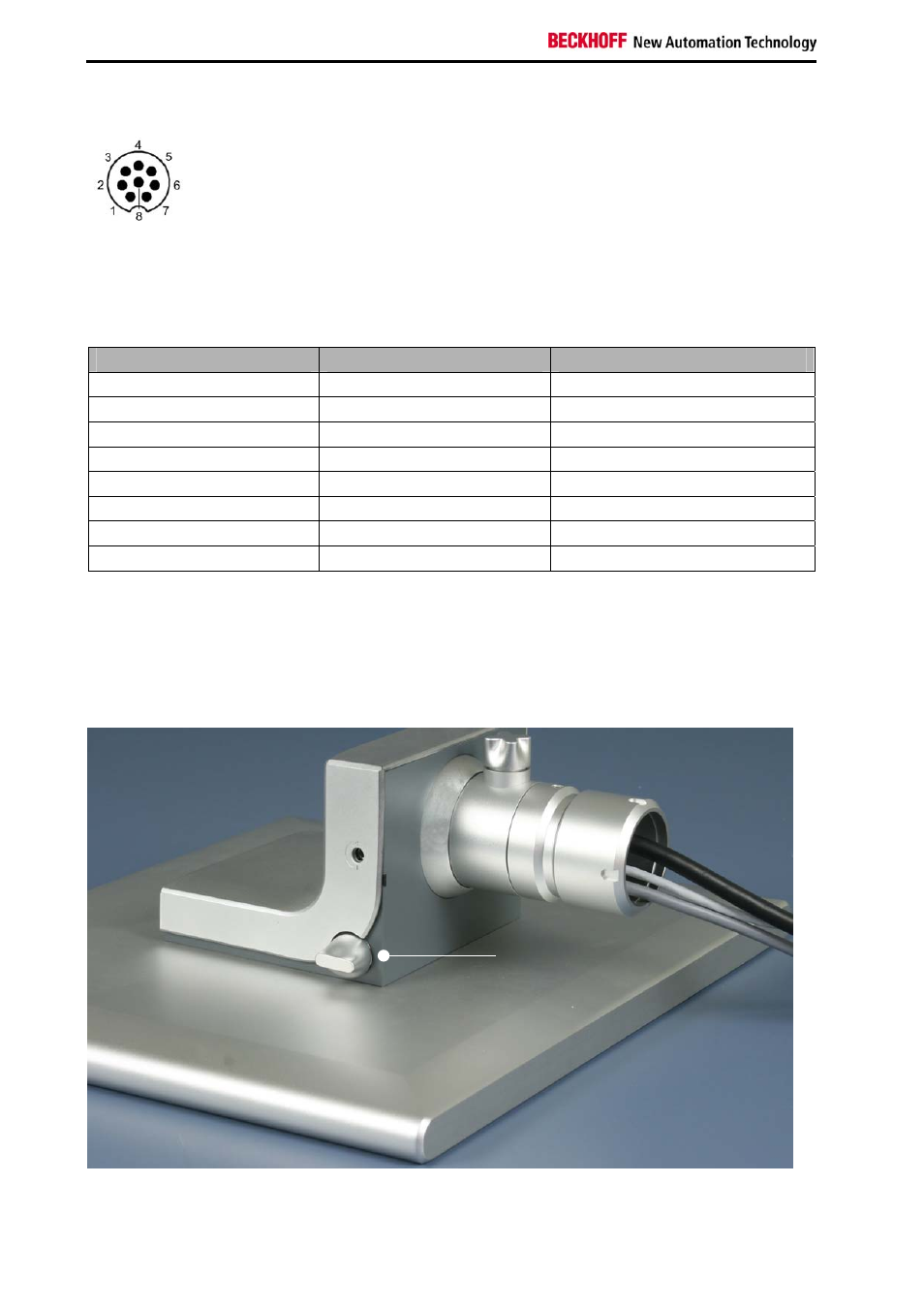

2.4.3 USB-E-Eingang (X 103)
X103
SG 8POL M9 EINBAU LP-LöT. IP67 BINDER (BINDER 09-0427-30-08 SERIE 712 M9X0,5)
Ansicht auf Lötanschlussseite
Über den USB-E-Eingang (X 103) wird das Control-Panel mit der USB-zu-USB-Extended-Wandler-Box
CU8801 verbunden.
Um eine Entfernung von 50 m ohne Hubs zu realisieren, wird bei USB-Extended das USB-Signal
umgewandelt, so dass es über 50 m CAT-5- Kabel übertragen werden kann. Im Control-Panel wird das
Signal in USB zurückgewandelt.
Pin
Signal
Belegung
1
15 V
15V USB_E
2 GND
GND
3 Tx USB
Rx+
4 RX
USB
Tx+
5 RX
USB
Tx-
6 Tx USB
Rx-
7
15 V
15V USB_E
8 GND
GND
2.4.4 USB-Schnittstelle am Tragarmadapter (optional)
Optional ist das Control-Panel mit einer USB-2.0-Schnittstelle ausgestattet (Bestell-Option C9900-E274).
Die Schnittstelle befindet sich am Tragarmadapter hinter einer Schraubkappe, die Schutzart entspricht
dem IP67-Standard.
USB-Schnittstelle
