Montage
4.2 Montage am Tragarm (optional)
Der Tragarmadapter ist für für Rittal- und Rolec-Tragarmsysteme mit 48 mm -Rohren konzipiert. Das
Tragarmrohr kann je nach Bestelloption des Adapters von oben oder von unten montiert werden.
Bestelloption Beschreibung
C9900-M750 Dreh- und neigbarer Tragarmadapter am Control-Panel CP3912 bis CP3924 für Rittal-
und Rolec-Tragarmsysteme mit 48 mm-Rohr von oben
C9900-M751 Dreh- und neigbarer Tragarmadapter am Control-Panel CP3912 bis CP3924 für Rittal-
und Rolec-Tragarmsysteme mit 48 mm-Rohr von unten
C9900-M752 Dreh- und neigbarer Tragarmadapter am Control-Panel CP3912 bis CP3924 mit
Tasterweiterung für Rittal- und Rolec-Tragarmsysteme mit 48 mm-Rohr von oben
C9900-M753 Dreh- und neigbarer Tragarmadapter am Control-Panel CP3912 bis CP3924 mit
Tasterweiterung für Rittal- und Rolec-Tragarmsysteme mit 48 mm-Rohr von unten
Toleranz Tragarmrohr-Durchmesser
Hinweis
Das Tragarmrohr muss einen Durchmesser von 48 mm aufweisen mit einer maximalen
Toleranz von –0,1 mm und +0,3 mm.
Der Tragarmadapter ermöglicht das Neigen des Control-Panels um +/- 20° sowie das Drehen
um +/- 165°.
Verdrehschutz
Hinweis
Der Tragarmadapter ist mit einem Verdrehschutz ausgestattet, der ein Überdrehen des
Control-Panels und somit eine Beschädigung der Anschlussleitungen verhindert.

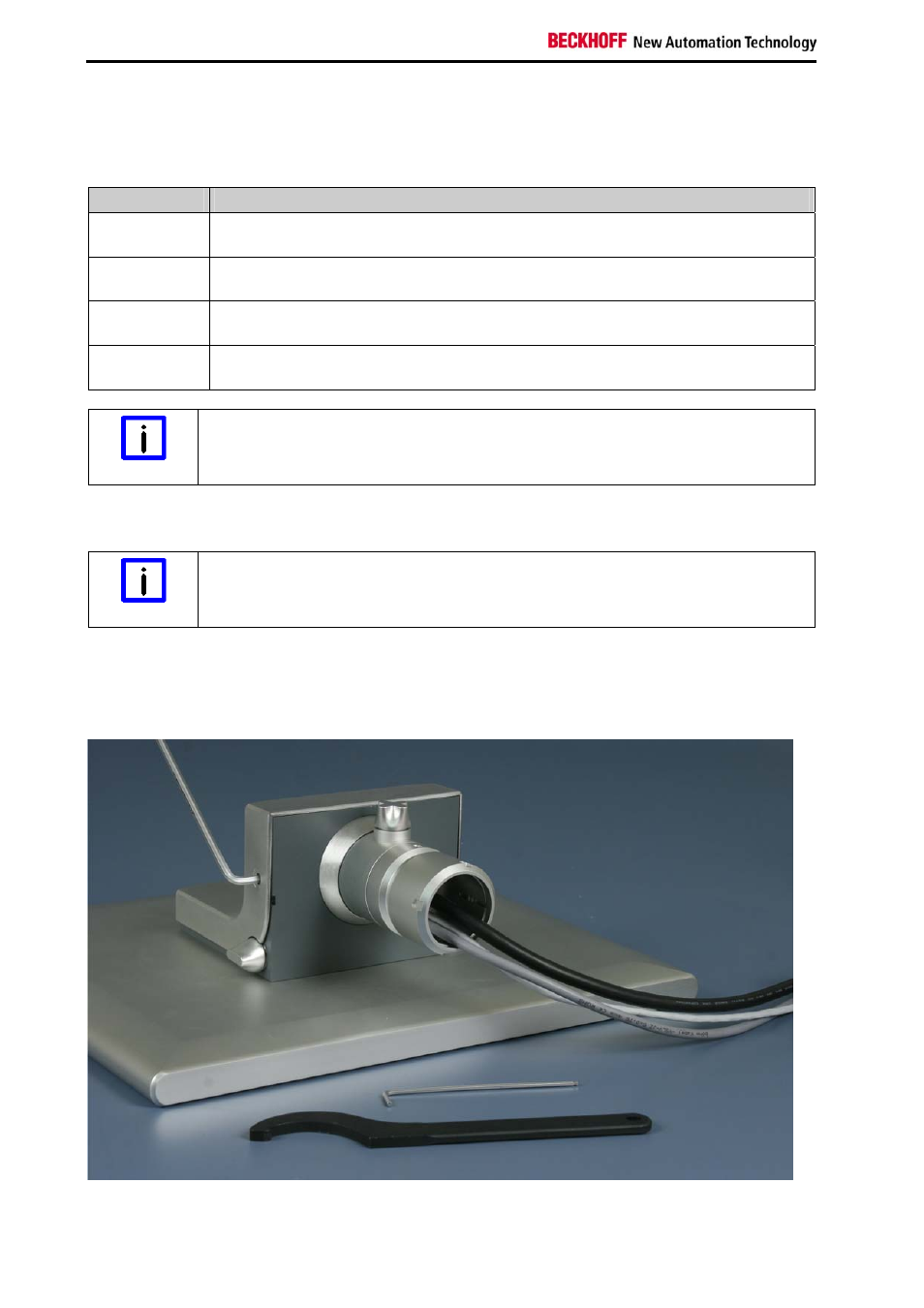

Der Adapter verfügt über eine Bremsvorrichtung für das Neigen des Control-Panels, die mittels eines
5 mm-Innensechskantschlüssels eingestellt werden kann (1). Durch das Anziehen der Fixierschraube mit
Sterngriff (2) wird das Control-Panel gegen Verdrehen gesichert.
Der Hakenschlüssel (3) dient zur Befestigung des Tragarmrohrs mit dem Tragarmadapter.
1
2
3
