Montage

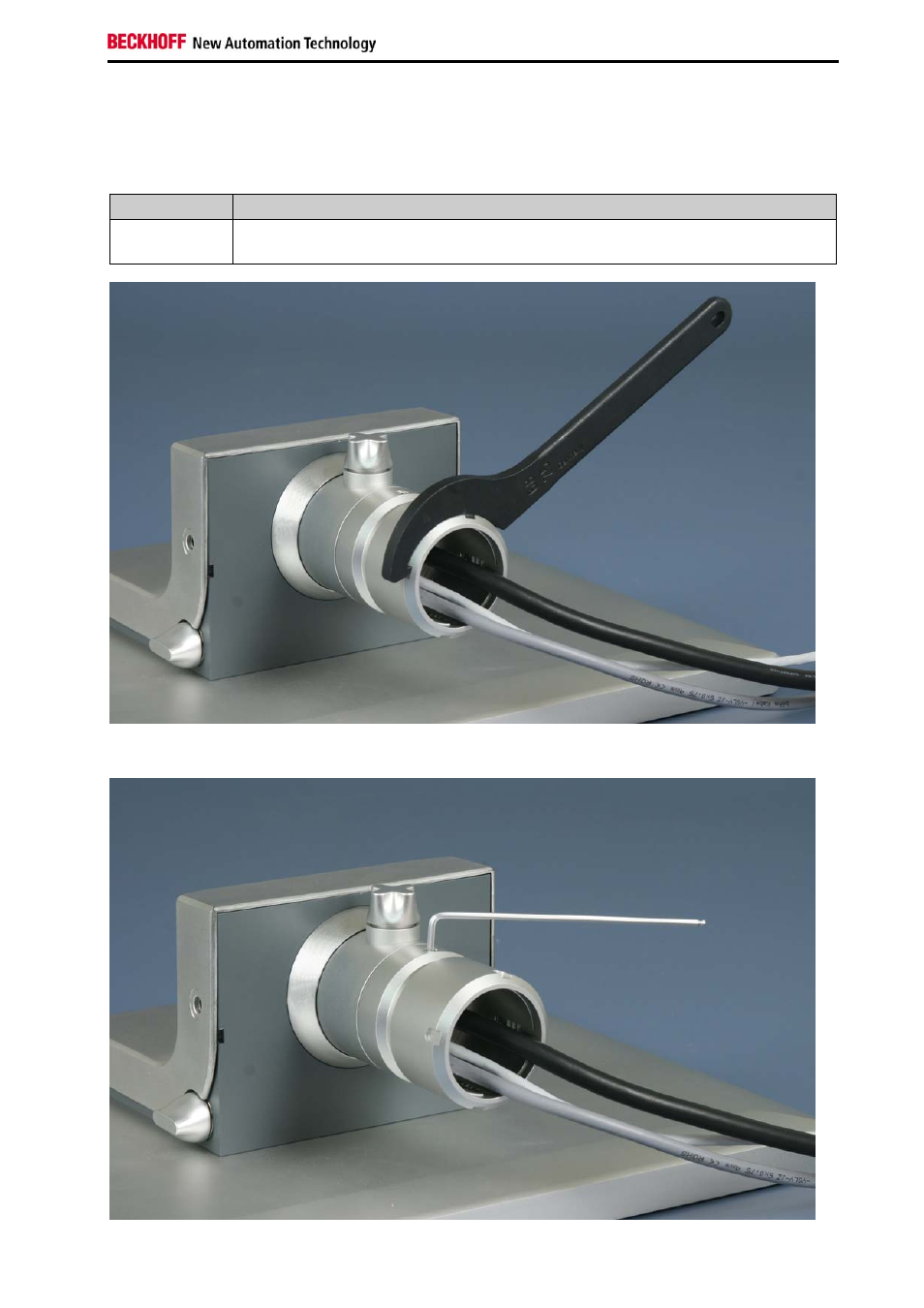

4.2.1 Montage des Tragarmrohrs
Nachdem die Anschlusskabel des Control-Panels durch das Tragarmrohr hindurch geschoben sind, wird
das Tragarmrohr in den Tragarmadapter eingesetzt. Das Tragarmrohr wird nun mit Hilfe eines
Hakenschlüssels SW 58-62 (1) vorsichtig im Uhrzeigersinn festgezogen.
Bestellnummer Beschreibung
C9900-Z263
Hakenschlüssel Gr. 58 – 62 zum Festziehen der Überwurfmutter des
Tragarmadapters C9900-M75x
1
Das Tragarmrohr wird zusätzlich durch das Anziehen der Inbusschraube mit einem 5 mm-
Innensechskantschlüssel gesichert (2).
2
CP39xx 17
