Installationsanleitung
Module/ Steckkarte anschließen
Gefahr
Die Verbindungen dürfen niemals im explosionsgefährdeten Bereich
verbunden oder getrennt werden! Explosionsgefahr!
Achtung
Der Stromversorgungsstecker des Industrie-PCs muss gezogen sein!
Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese
anschließen!
Während eines Gewitters dürfen Sie die Leitungen weder stecken noch
lösen!
Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie
nicht an der Leitung!

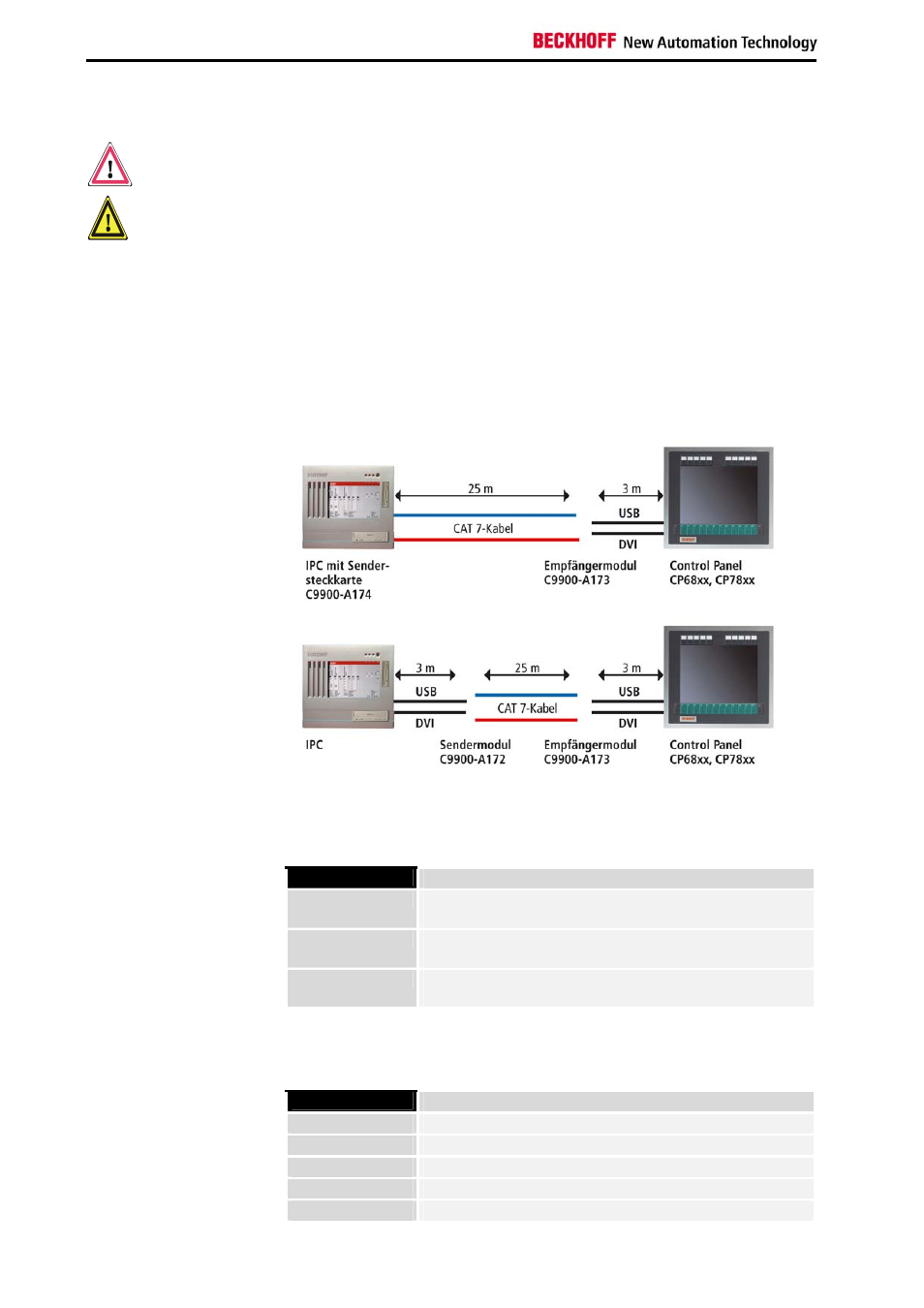

Leitungslängen
Kabelsätze zwischen PC und DVI/ USB-Sender
Bestellnummer Bezeichnung
C9900-K260 Anschlusskit für C9900-A174 bestehend aus:
DVI-Kabel 0,40 m, USB-Kabel 0,40 m
C9900-K261 Anschlusskit für C9900-A172 bestehend aus:
DVI-Kabel 1,00 m, USB-Kabel 1,00 m
C9900-K262 Anschlusskit für C9900-A172 bestehend aus:
DVI-Kabel 3,00 m, USB-Kabel 3,00 m
Kabelsätze zwischen Sender und Empfänger
Bestellnummer Bezeichnung
C9900-K411 Patchkabelset RJ45 CAT7 5 m
C9900-K412 Patchkabelset RJ45 CAT7 10 m
C9900-K413 Patchkabelset RJ45 CAT7 15 m
C9900-K414 Patchkabelset RJ45 CAT7 20 m
C9900-K415 Patchkabelset RJ45 CAT7 25 m
14 DVI/ USB-Verlängerung C9900-A17x
