Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Mit der DVI/ USB-Verlängerung können Control Panel der Serie CP68xx
und CP78xx bis zu einer Entfernung von 31 Metern vom Industrie-PC
betrieben werden.
Die Module nicht im Ex-
Bereich einsetzen
Die Module dürfen nicht im Ex-Bereich eingesetzt werden.

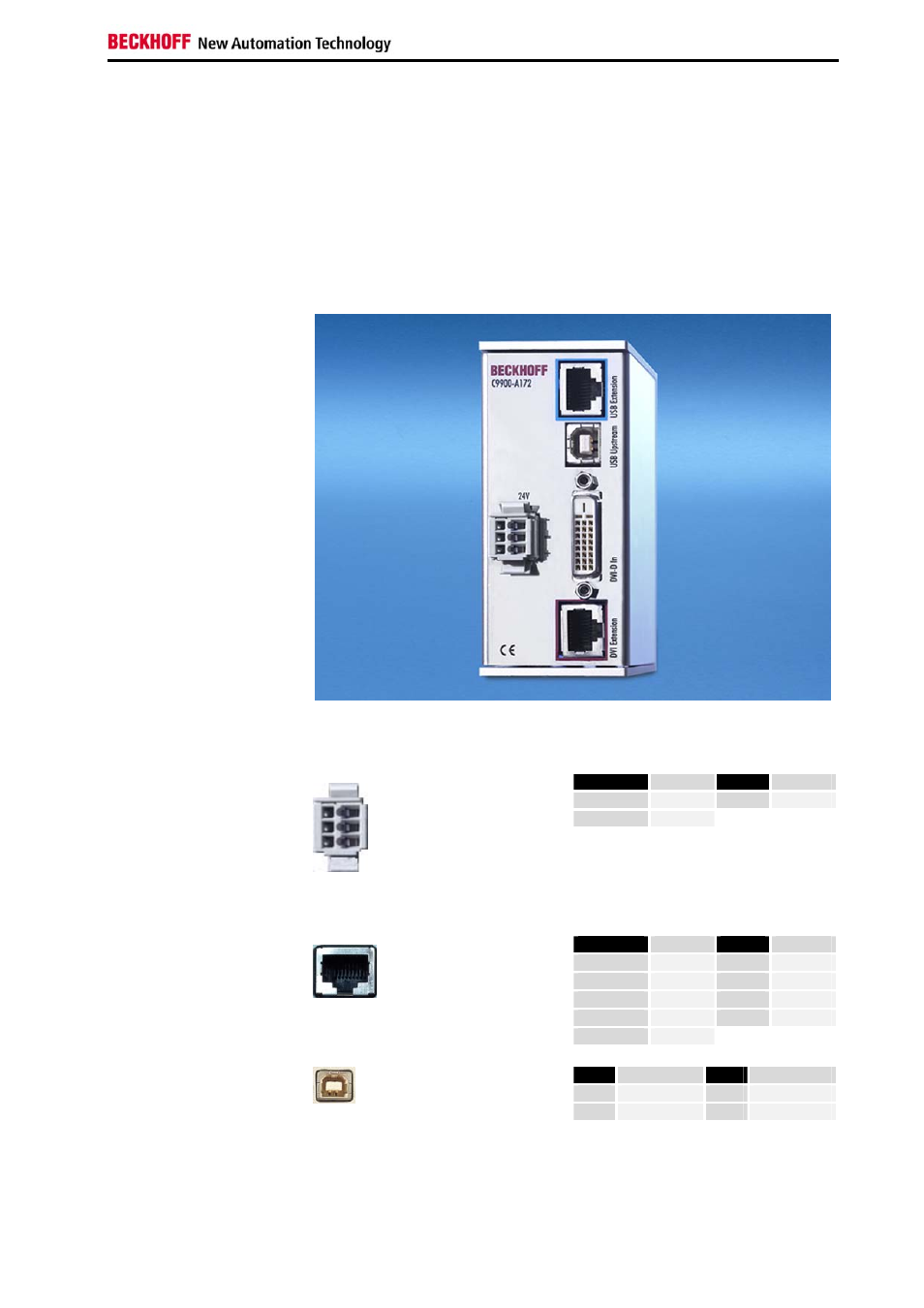

Anschlüsse Sendermodul
Anschlüsse des
Sendermoduls C9900-A172
X 101
X 102
X 103
X 100
X 104
Pinbelegung
Pin
Signal
Pin
Signal
1
0 V
3
+ 24 V
2
GND
X 100
Stromversorgung
WAGO 734-103/ 037-000
Pin
Signal
Pin
Signal
Gehäuse
Schirm
5
n.c.
1
TD +
6
RD -
2
TD -
7
n.c.
3
RD +
8
n.c.
X 101
USB Extension
RJ-45-Stecker (Ethernet 10/ 100 Mbit)
4
n.c.
Pin
Signal
Pin
Signal
1
5V
3
D +
2
D-
4
GND
X 102
USB Upstream
USB Typ-B Leiterplatten-Montage
(FCI 61729-0010B USB Receptacle B-Type)
DVI/ USB-Verlängerung C9900-A17x
5
