Installation
3.2 Montage
Das Akku-Pack C9900-U33x ist in Verbindung mit dem Netzteil C9900-P209, C9900-P214, C9900-P216
oder C9900-P218 für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert.
Das Akku-Pack C9900-U332 ist für vertikale Montage und das Akku-Pack C9900-U333 für horizontale
Montage vorgesehen.

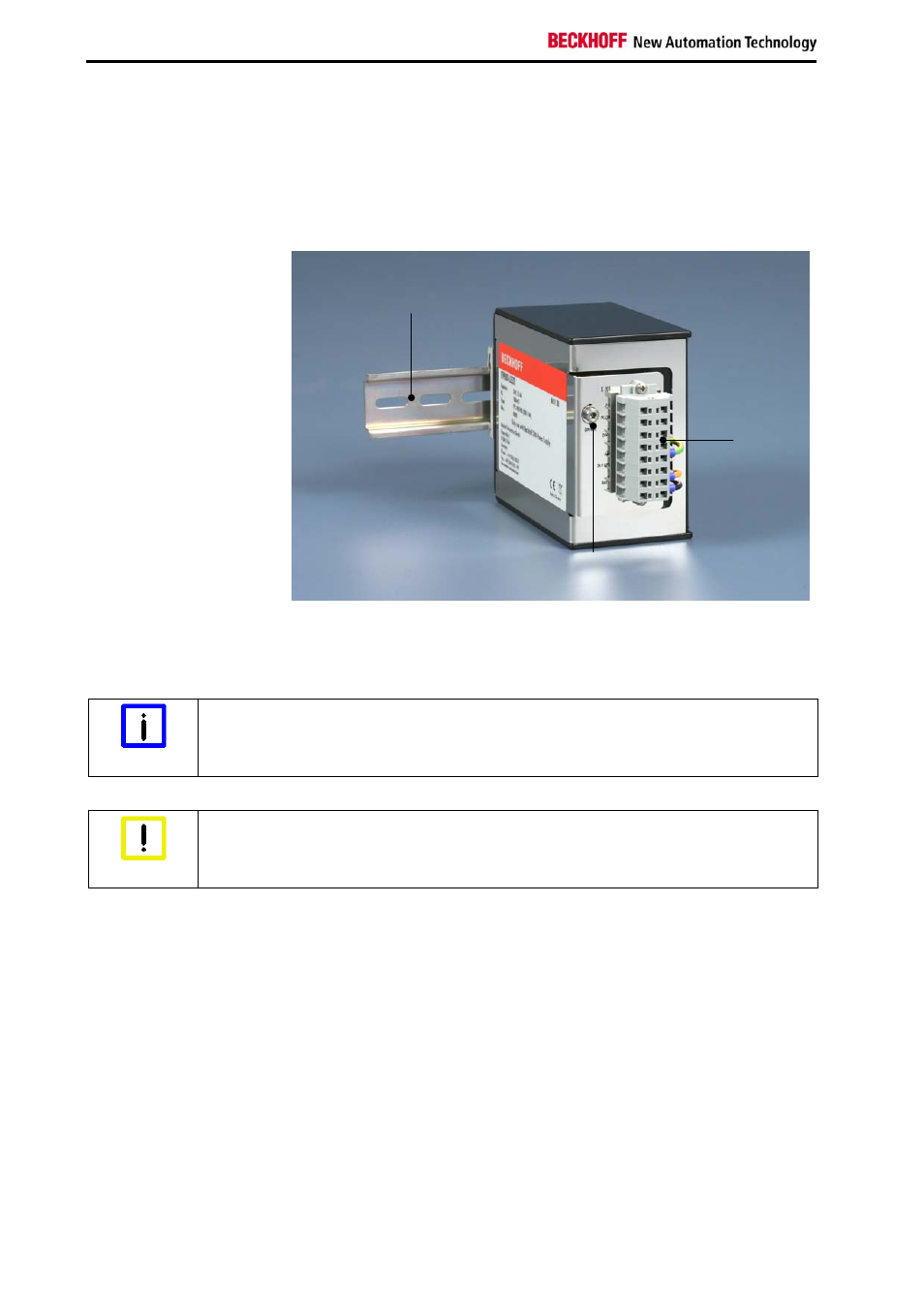

Akku-Pack C9900-U332,
vertikale Ausrichtung
2
1
3
Die elektrischen Anschlüsse (1) befinden sich an der Frontseite des Gehäuses.
Mit der Rückseite wird das Akku-Pack auf einer Hutschiene vom Typ TS 35 x 15 (2) im Schaltschrank
montiert. Das Akku-Pack wird mit der Innensechskantschraube (3) auf der Schiene gesichert.
Luftzirkulation
Hinweis
Beachten Sie beim Einbau in ein geschlossenes Umgehäuse, dass ausreichend
Volumen zur Luftumwälzung vorhanden ist.
Extreme Umgebungsbedingungen vermeiden
Achtung
Vermeiden Sie, so weit wie möglich, extreme Umgebungsbedingungen. Schützen Sie
das Akku-Pack vor Staub, Feuchtigkeit und Hitze.
