Verdrahtungsplan
6 Verdrahtungsplan
Explosionsgefahr!
GEFAHR
Das Akku-Pack darf nicht im explosionsgefährdeten Bereich eingesetzt werden!

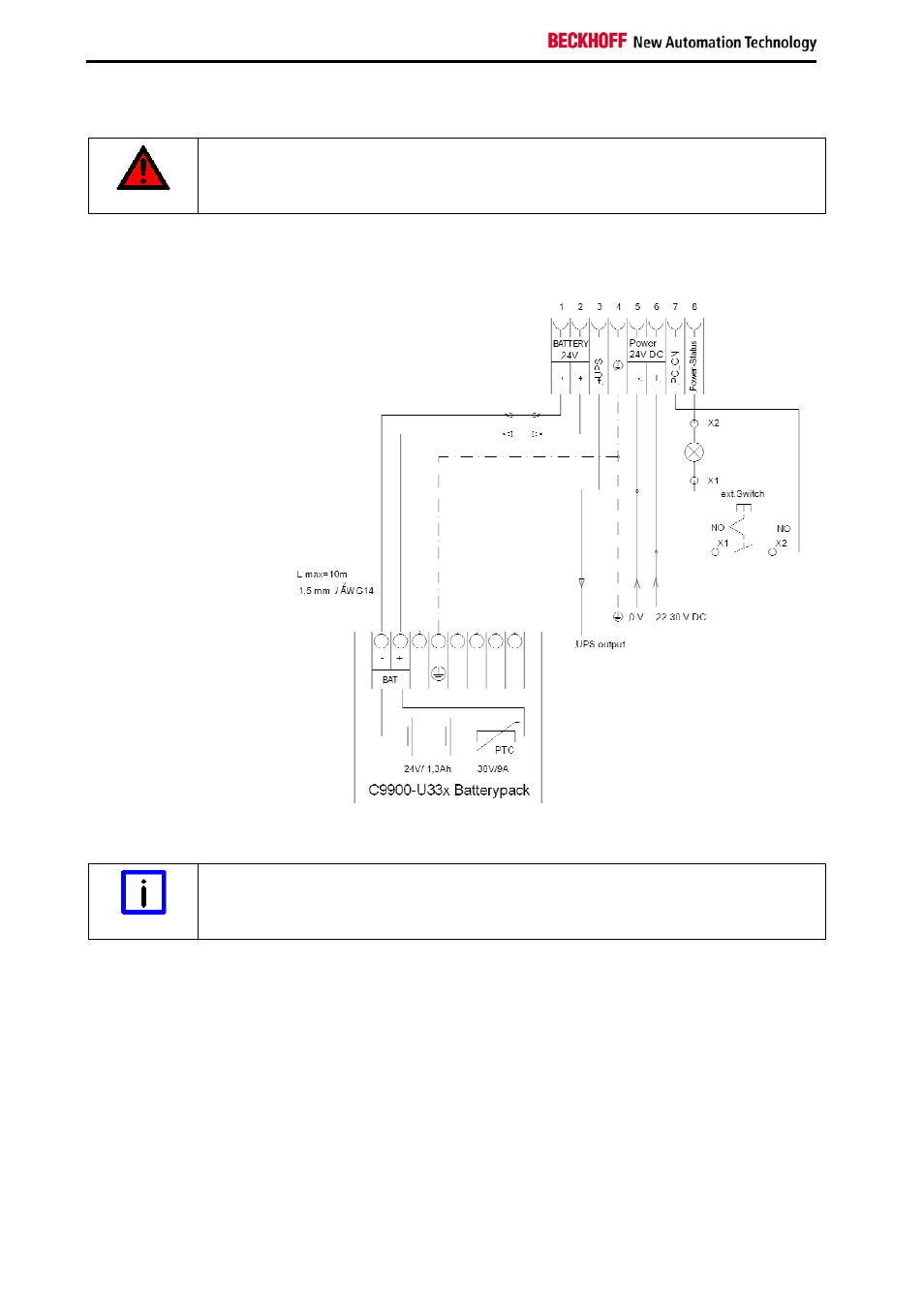

Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power-
Status symbolisch):
Verdrahtungsplan
Stromversorgung und
externe Beschaltung
Anschluss Akku-Pack sowie UPS Output
Hinweis
Anschluss des Akku-Packs sowie von UPS Output nur bei Auslieferung des Industrie-
PCs mit integrierter USV möglich (Bestelloption).
12
C9900-U33x
