Installation
3.3 Anschließen des Akku-Packs
Leitungen anschließen
Achtung
Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese anschließen!
Während eines Gewitters dürfen Sie die Leitungen weder stecken noch lösen!
Trennen Sie die Geräte vor dem Anschließen von der Stromversorgung!
Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie nicht an der
Leitung!
3.3.1 Pinbelegung Anschlussstecker

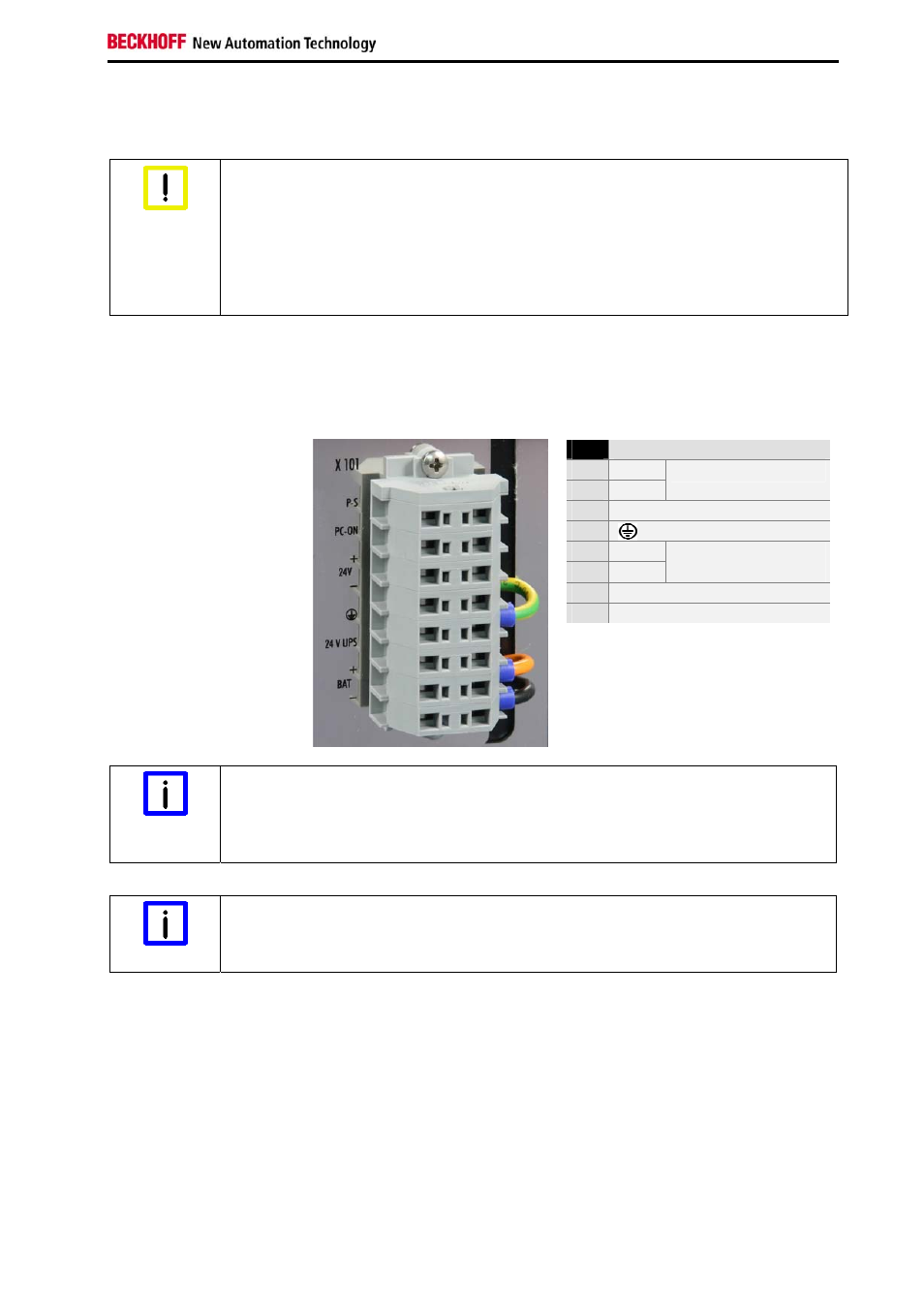

Für den Anschluss des Akku-Packs an das Netzteil des Industrie-PCs befindet sich am Gehäuse des
Akku-Packs die auf dem Foto abgebildete 8-polige Klemmenleiste (X101).
Anschlussklemmleiste am
Akku-Pack
Pin
Funktion
1
-
2
+
BAT
3
UPS+ (USV-Ausgang)
4
5
-
6
+
24 V DC
Versorgungsspannung
7
PC_ON
8
Power-Status
Kabel durchschleifen
Hinweis
Lediglich die Funktionen BAT+, BAT- und Schutzerde sind fest mit dem Akku-Pack
verdrahtet. Die übrigen Klemmen können zum Durchschleifen des Kabelsatzes
verwendet werden.
Leitungsquerschnitt
Hinweis
Der Stecker ist für 16 A spezifiziert und kann Leitungsquerschnitte bis
1,5 mm
2
aufnehmen.
C9900-U33x
9
