Produktübersicht
KL5101
3

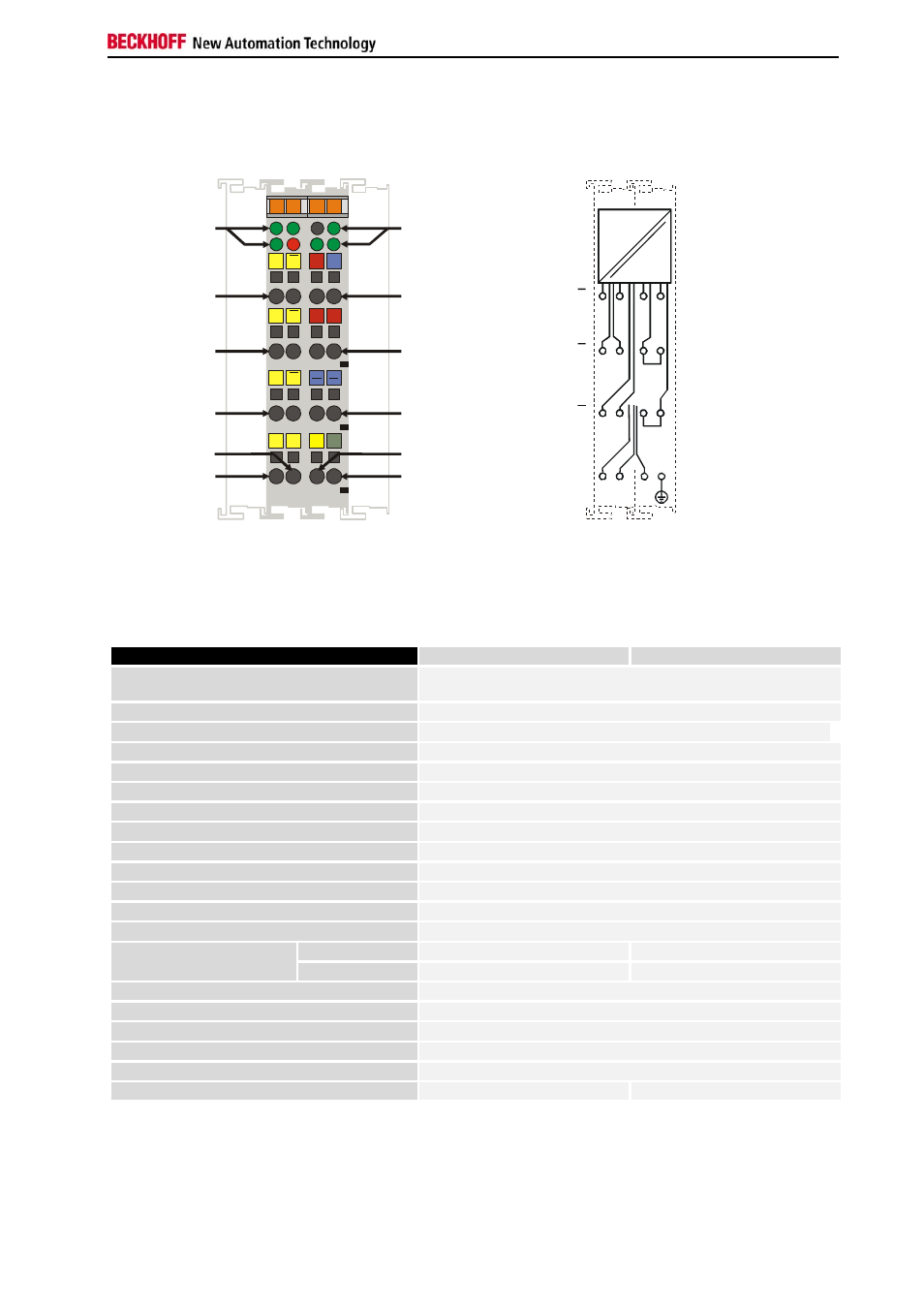

2 Produktübersicht
2.1 Technische Daten
Technische Daten
KL5101-0000
KL5101-0012
Geberanschluss
A, A(inv), B, B(inv), Null, Null (inv),
Differenzeingänge (RS485); Status-Eingang
Geberbetriebsspannung
5 V DC
Geberausgangsstrom
0.5 A
Zähler
16 Bit binär
Grenzfrequenz
1 MHz (bei 4-fach Auswertung)
Quadraturdecoder
1-, 2-, 4-fach Auswertung
Nullimpuls-Latch
16 Bit
Befehle
Lesen, Setzen, Aktivieren
Versorgungsspannung
24 V DC (20 V ... 29 V)
Stromaufnahme aus Powerkontakten
0,1 A (ohne Geberlaststrom)
Bitbreite im Prozessabbild
E/A: 2 x 16 Bit Daten, 1 x 8 Bit Kontroll/Status
Stromaufnahme vom K-Bus
25 mA
Gewicht ca.
85 g
zulässiger Umgebungs-
temperaturbereich
im Betrieb
-25°C ... +60°C*
0°C ... +55°C
bei Lagerung
-40°C ... +85°C*
-25°C ... +85°C
zulässige relative Feuchte
95% ohne Betauung
Vibrations/Schockfestigkeit
gemäß EN 60068-2-6 / EN 60068-2-27
EMV-Festigkeit, Burst / ESD
gemäß EN 61000-6-2 / EN 61000-6-4
Einbaulage
beliebig
Schutzart
IP20
Zulassungen
CE, cULus, ATEX
CE
*) erweiterter Temperaurbereich, aber nur
0°C ... +55°C (gemäß cULus für Canada und USA)
0°C ... +55°C (gemäß ATEX, siehe besondere Bedingungen)
Signal - LEDs
Kontroll - LEDs
Eingänge A
Versorgung
Encoder
Eingänge B
+ 24 V (2x)
Eingänge 0
0 V (2x)
Schirm
Latch
Status Eingang
Gate
Draufsicht
Kontaktbelegung
13
15
Ue
B
A
C
B
A
C
+
+
S
14
16
Uo
G1 G2
5'
5
C
D
6'
6
7'
7
8'
8
1
1'
A
B
2
2'
3
3'
4
4'
Ue, Uo
+ 24 V
0 V
G1, G 2
C, C
B, B
A, A
Status Eingang,
Schirm
S
E1
