Klemmenkonfiguration
8 KL6021

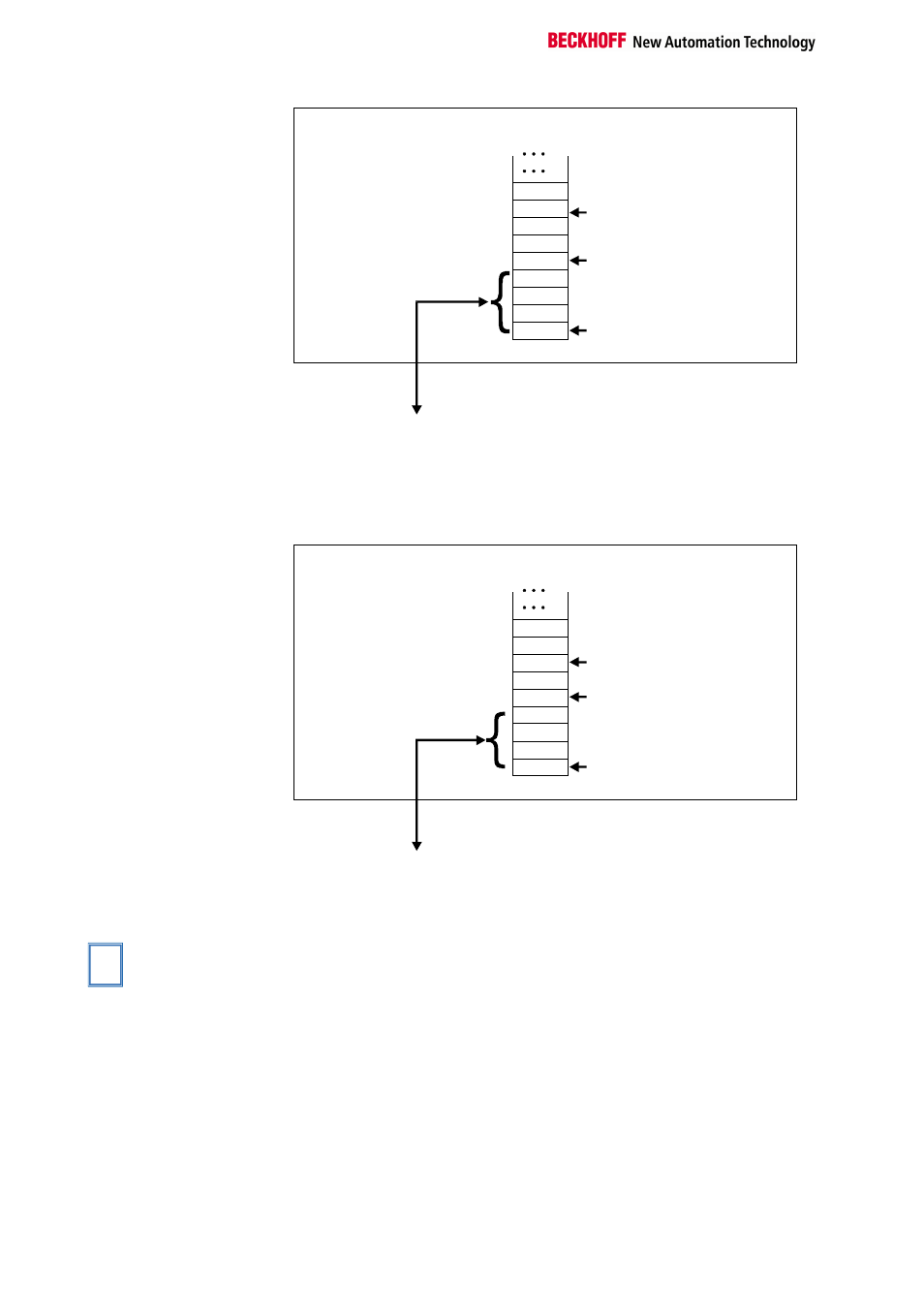

Offset Klemme 1 Kanal 1 = 0
Offset Klemme 2 Kanal 1 = 4
Offset Klemme 2 Kanal 2 = 7
KL6021
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden.
K-Bus
Profibus Buskoppler
BK3000
Zur Busklemme
Nutz H
Nutz H
Nutz L
D0
D2
D1
D2
Ser.-C/S
C/S
C/S
0
Die Klemme wird
im Buskoppler
gemappt.
Interbus Koppler BK4000 Der Interbus Koppler BK4000 mappt die KL6021 standardmäßig mit 4 Byte
Eingangs- und 4 Byte Ausgangsdaten. Eine Parametrierung über den
Feldbus ist nicht möglich. Soll die Klemme umparametriert werden, wird
die Software KS2000 benötigt.
Offset Klemme 1 Kanal 1 = 0
Offset Klemme 2 Kanal 1 = 4
KL6021
Offset Klemme 2 Kanal 1 = 6
Das Control-/Statusbyte muß
zur Parametrierung mit
eingeblendet werden (KS2000).
K-Bus
Interbus Buskoppler
BK4000
Zur Busklemme
D2
D0
Nutz H
Nutz H
Nutz H
Ser.-C/S
D1
Nutz L
Nutz L
0
Die Klemme wird
im Buskoppler
gemappt.
andere Buskoppler und
weitere Angaben Nähere Angaben zur Mappingkonfiguration von Buskopplern finden Sie im
jeweiligen Buskoppler-Handbuch im Anhang unter "Konfiguration der Mas-
ter".
i
Hinweis
Im Anhang befindet sich eine Übersicht über die möglichen Mappingkonfi-
gurationen in Abhängigkeit der einstellbaren Parameter.
Parametrierung mit
der Software KS2000 Die Parametrierungen können unabhängig vom Feldbussystem mit der
Beckhoff Konfigurationssoftware KS2000 über die serielle Konfigurations-
schnittstelle im Buskoppler durchgeführt werden.
