Produktübersicht

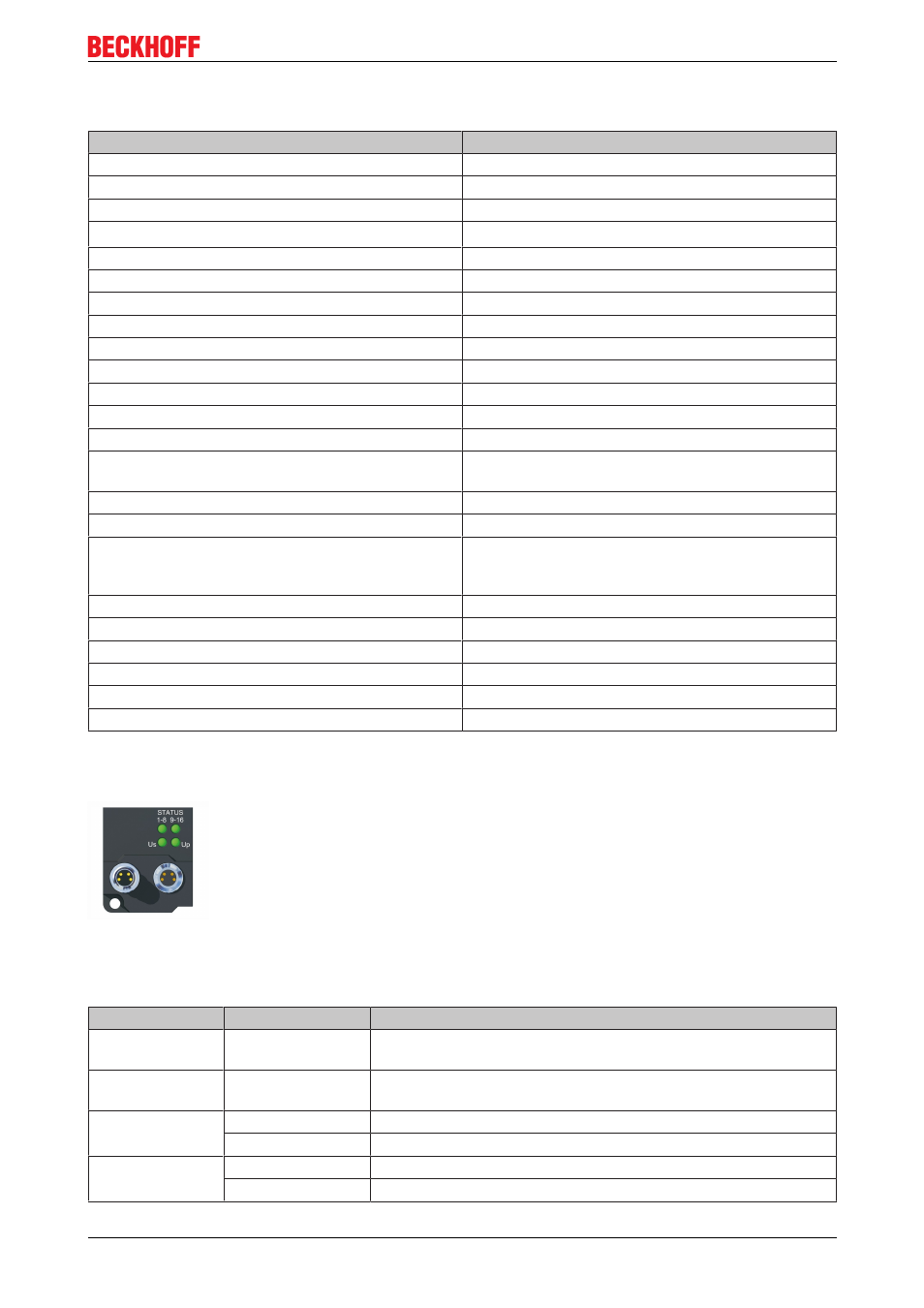

2.8.2 EP1816­0008 ­ Technische Daten
Technische Daten EP1816­0008
Feldbus EtherCAT
Feldbusanschluss 2 x M8 Buchse (grün)
Anzahl Eingänge 14
Anschluss Eingänge [ } 50] 25­polige D­Sub­Buchse
Nennspannung Eingänge 24 V
DC
(­15%/+20%)
Eingangsfilter 10 µs
Signalspannung "0" ­3...+5 V (EN 61131­2, Typ 3)
Signalspannung "1" +11...+30 V (EN 61131­2, Typ 3)
Eingangsstrom typisch 3 mA (EN 61131­2, Typ 3)
Versorgung der Modulelektronik aus der Steuerspannung Us
Stromaufnahme der Modulelektronik typisch 120 mA
Sensorversorgung aus der Steuerspannung Us
Stromaufnahme der Sensoren max. 0,5 A, gesamt kurzschlussfest
Anschluss Spannungsversorgung Einspeisung: 1 x M8 Stecker, 4­polig
Weiterleitung: 1 x M8 Buchse, 4­polig
Prozessabbild 16 Eingangsbits
Potenzialtrennung Steuerspannung / Feldbus: ja
Zulässige Umgebungstemperatur im Betrieb ­25°C ... +60°C
0°C ... +55°C (gemäß cULus, siehe UL­
Anforderungen)
Zulässige Umgebungstemperatur bei Lagerung ­40°C ... +85°C
Vibrations­ / Schockfestigkeit gemäß EN 60068­2­6 / EN 60068­2­27
EMV­Festigkeit / Aussendung gemäß EN 61000­6­2 / EN 61000­6­4
Schutzart IP65, IP66, IP67 (gemäß EN 60529)
Einbaulage beliebig
Zulassungen CE, cULus
2.8.3 EP1816­0008 ­ Status­LEDs
Abb. 16: EP1816­0008 ­ Status­LEDs
LED­Anzeigen
LED Anzeige Bedeutung
STATUS 1­8 leuchtet grün mindestens an einem Eingang der Kanäle 1 bis 8 liegt ein Signal
(24 V) an
STATUS 9­16 leuchtet grün mindestens an einem Eingang der Kanäle 9 bis 16 liegt ein Signal
(24 V) an
Us aus Versorgungsspannung Us nicht vorhanden
leuchtet grün Versorgungsspannung Us vorhanden
Up aus Versorgungsspannung Up nicht vorhanden
leuchtet grün Versorgungsspannung Up vorhanden
