Inbetriebnahme/Konfiguration
Karteireiter Online

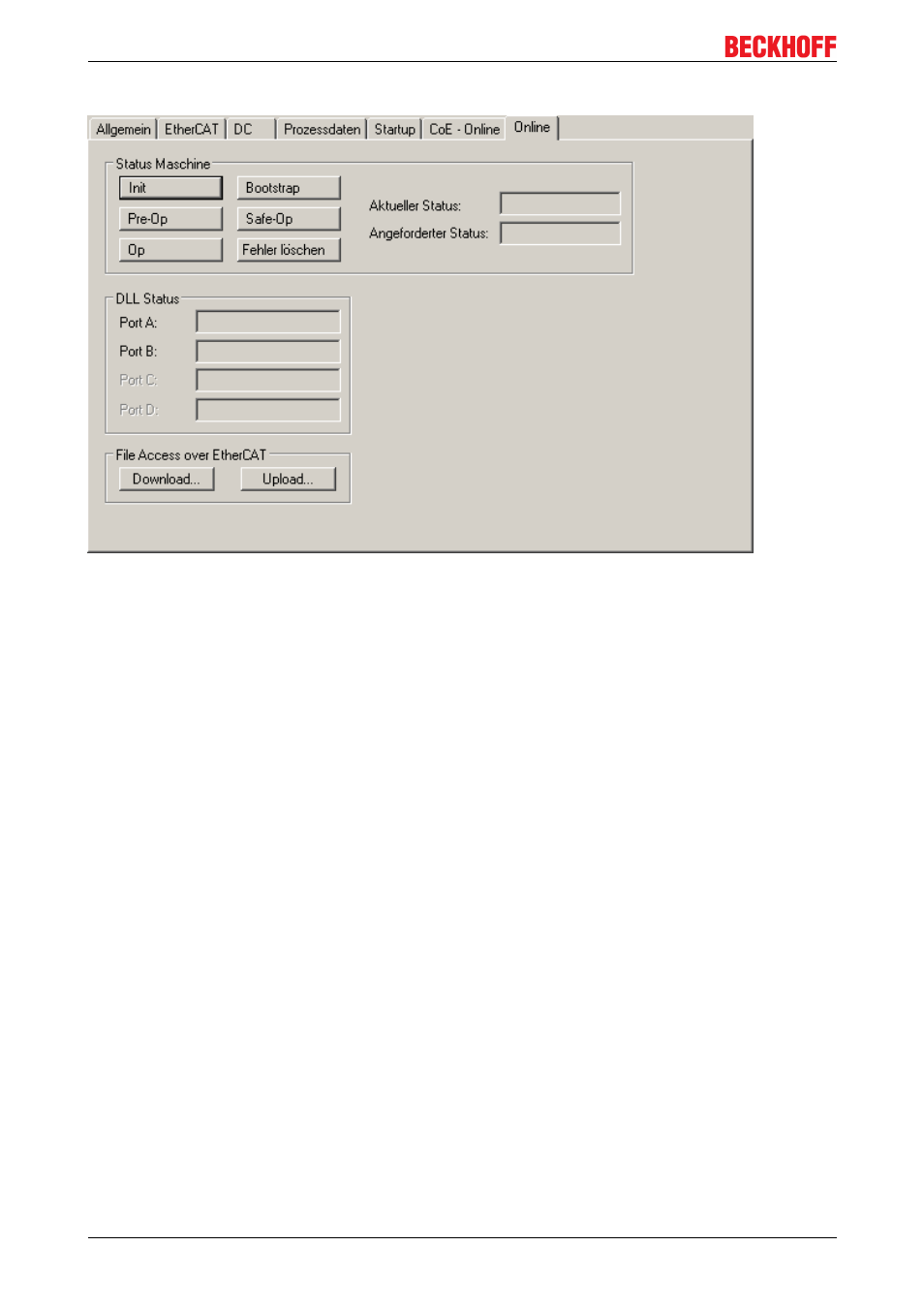

Abb. 66: Karteireiter Online
Tab. 4: Status Maschine
Init
Diese Schaltfläche versucht das EtherCATGerät auf den Status Init zu setzen.
PreOp
Diese Schaltfläche versucht das EtherCATGerät auf den Status PreOperational
zu setzen.
Op
Diese Schaltfläche versucht das EtherCATGerät auf den Status Operational zu
setzen.
Bootstrap
Diese Schaltfläche versucht das EtherCATGerät auf den Status Bootstrap zu
setzen.
SafeOp
Diese Schaltfläche versucht das EtherCATGerät auf den Status Safe
Operational zu setzen.
Fehler löschen
Diese Schaltfläche versucht die Fehleranzeige zu löschen. Wenn ein EtherCAT
Slave beim Statuswechsel versagt, setzt er eine FehlerFlag.
Beispiel: ein EtherCATSlave ist im Zustand PREOP (PreOperational). Nun
fordert der Master den Zustand SAFEOP (SafeOperational) an. Wenn der Slave
nun beim Zustandswechsel versagt, setzt er das FehlerFlag. Der aktuelle
Zustand wird nun als ERR PREOP angezeigt. Nach Drücken der Schaltfläche
Fehler löschen ist das FehlerFlag gelöscht und der aktuelle Zustand wird wieder
als PREOP angezeigt.
Aktueller Status
Zeigt den aktuellen Status des EtherCATGeräts an.
Angeforderter Status
Zeigt den für das EtherCATGerät angeforderten Status an.
DLLStatus
Zeigt den DLLStatus (DataLinkLayerStatus) der einzelnen Ports des EtherCATSlave an. Der DLLStatus
kann vier verschiedene Zustände annehmen:
