BECKHOFF Drive Technology 4 Produktbeschreibung
AX5000 Version: 4.6 21

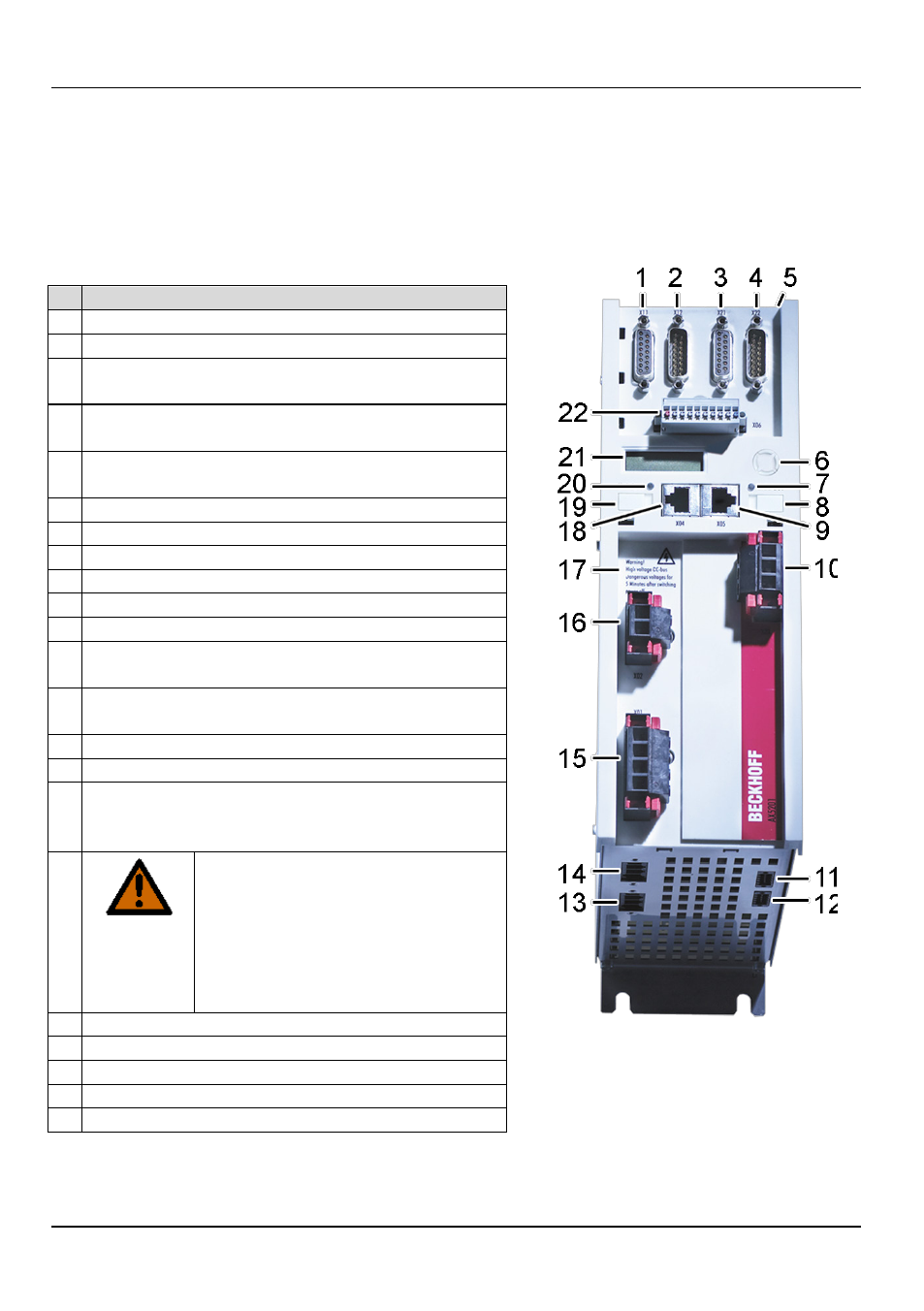

4.5 Allgemeine Übersicht (AX5101 – AX5112 und AX520x)
Bei dem unten abgebildeten Servoverstärker handelt es sich um ein zweikanaliges Gerät.
Elemente, die ausschließlich für den zweiten Kanal zur Verfügung stehen, sind in der
Positionsbeschreibung gekennzeichnet.
Beschreibung der Positionen:
Nr. Bezeichnung
1 X11 – Feedback-Anschluss, Encoder
2 X12 – Feedback-Anschluss, Resolver
3 X21 – Feedback-Anschluss, Encoder
Kanal B (nur bei zweikanaligem Gerät)
4 X22 – Feedback-Anschluss, Resolver
Kanal B (nur bei zweikanaligem Gerät)
5 X3x – Optionsschacht für Safety-Card
X4x – Optionsschacht für Erweiterungskarten
6 Navigationswippe
7 Status-LED für den EtherCAT Ausgang
8 Schild zur freien Beschriftung
9 X05 – Buchse für den EtherCAT Ausgang
10 X03 – Spannungsversorgung 24 V DC Eingang
11 X14 – Sensor für Motortemperatur und Bremse
12 X24 – Sensor für Motortemperatur und Bremse
Kanal B (nur bei zweikanaligem Gerät)
13 X23 – Motoranschluss (U, V, W, PE)
Kanal B (nur bei zweikanaligem Gerät)
14 X13 – Motoranschluss (U, V, W, PE)
15 X01 – Netzspannungsversorgung 100 – 480 V
16 X02 – Zwischenkreis Ausgang
(890 V DC Spannung)
Anschluss für den externen Bremswiderstand
17
WARNUNG
890 V DC Spannung an den
Zwischenkreisklemmen X02. Nach
Abschalten des Geräts liegt noch
5 Minuten lebensgefährliche Span-
nung an. Wenn die Spannung
unter 50 V abgesunken ist, ist ein
gefahrloses Arbeiten möglich.
18 X04 – Buchse für den EtherCAT Eingang
19 Schild zur freien Beschriftung
20 Status-LED für den EtherCAT Eingang
21 Display
22 X06 – Anschluss für digitale Ein- / Ausgänge
