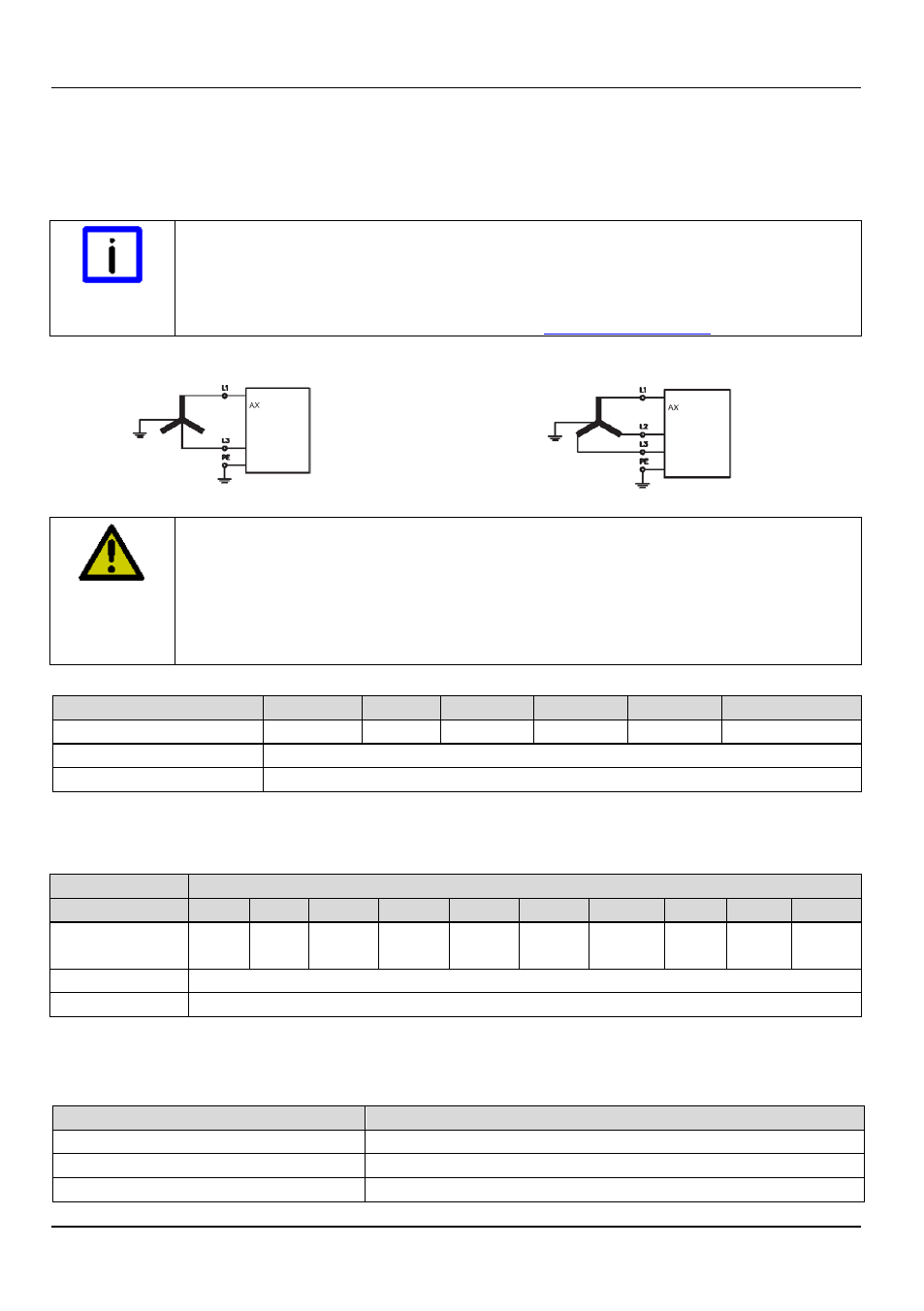

BECKHOFF Drive Technology 5 Installation
AX5000 Version: 4.6 33
5.2.1 Leistungsanschluss an das Versorgungsnetz (X01)
Die Servoverstärker der Baureihe AX5000 sind mit einem Weitspannungseingang „ X01“
ausgestattet und können an Spannungssysteme von 1-phasig 100 V
AC -10%
bis
3-phasig 480 V
AC +10%
angeschlossen werden.
Hinweis
Nachfolgend wird der Anschluss an das Standardversorgungsnetz (TT/TN)
mit geerdetem Mittelpunkt beschrieben. Anschlüsse an andere
Versorgungsnetze (z.B. IT-Netz, Trenntransformatoren usw.) entnehmen
Sie bitte der „AX5000 Bedienungsanleitung“ auf der beiliegenden CD oder
als Download auf der Internetseite unter www.beckhoff.com .
1-phasig 100
-10%
– 240
+10%
V
AC
3-phasig 100
-10%
– 480
+10%
V
AC
5.2.1.1
Externe Absicherung der Einzelgeräte, CE-Konform
VORSICHT
Brandgefahr durch Kurzschluss!
•
Die nachfolgenden Angaben beziehen sich auf einzelne Geräte. Bei
verbundenen Geräten im Mehrachssystem ist der Summenstrom aller
Geräte zu berücksichtigen.
• Die empfohlenen Sicherungen dienen dem Leitungsschutz, die
Servoverstärker sind mit einem integrierten Selbstschutz ausgerüstet.
Einphasig
Absicherung AX5101 AX5103 AX5106 AX5201 AX5203 AX5206
AC-Einspeisung
*)
10 A 10 A 16 A 10 A 16 A 20 A
24 V-Einspeisung 5 A *)
Bremswiderstand elektronisch
*) Es sind Netzsicherungen der Betriebsklasse „gG“ nach IEC60269 mit
Charakteristik “T“ oder Sicherungsautomaten mit Charakteristik „C“ zu verwenden.
Dreiphasig
Absicherung AX
5101 5103 5106 5112 5118 5125 5140 5201 5203 5206
AC-
Einspeisung *)
6 A 6 A 10 A 20 A 35 A 35 A 50 A 10 A 10 A 20 A
24 V Einspeisung 5 A *)
Bremswiderstand elektronisch
*) Es sind Netzsicherungen der Betriebsklasse „gG“ nach IEC60269 mit
Charakteristik “T“ oder Sicherungsautomaten mit Charakteristik „C“ zu verwenden.
5.2.1.2 Interne Absicherung, CE-konform
Schaltkreis Sicherung
24 V – Systemspannung 3,4 AF
24 V – Peripheriespannung elektronisch
Bremswiderstand elektronisch
