Application Note DK9221-0311-0050

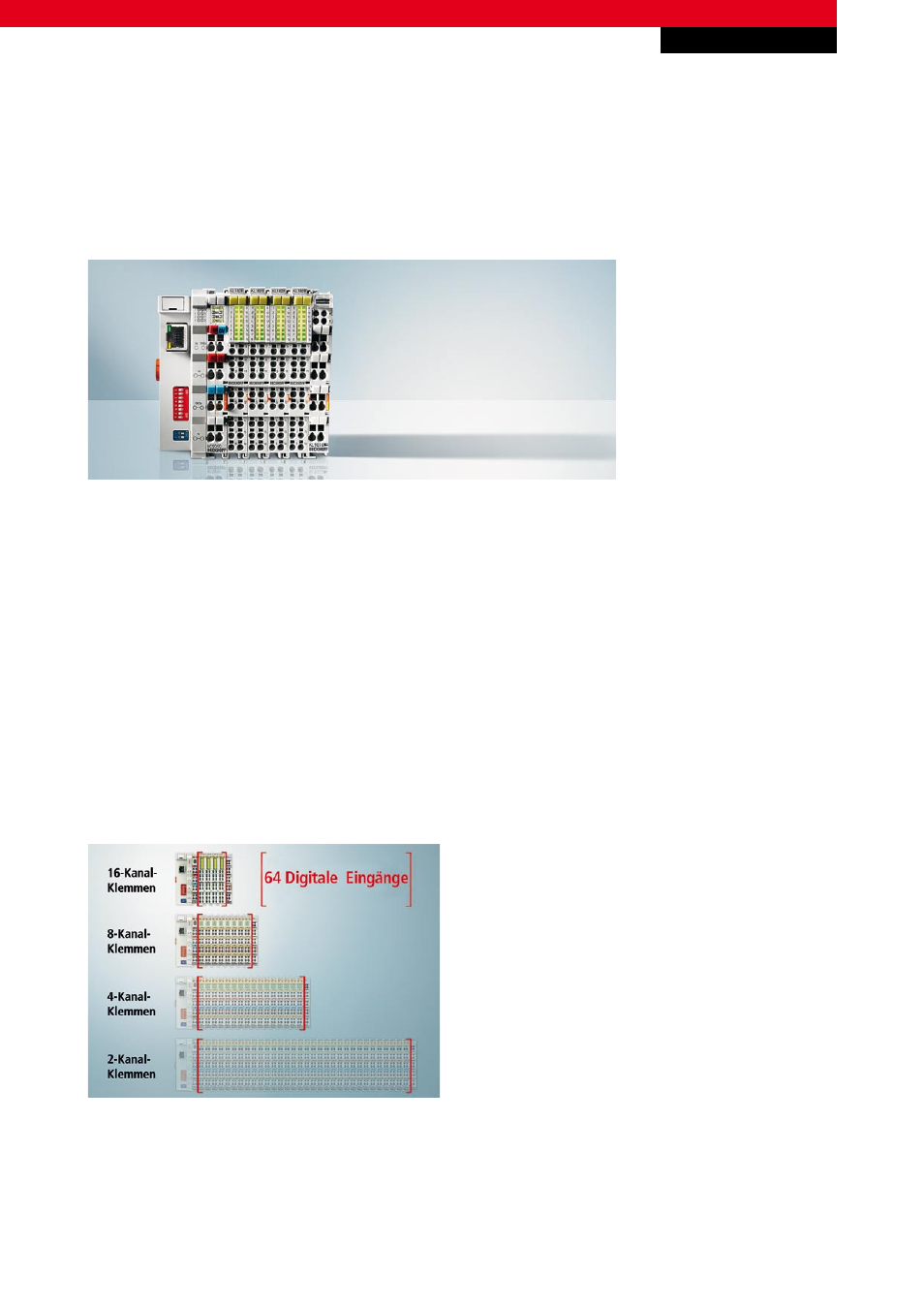

Abb. 1 Extrem kompakte Steuerung: Ethernet-Controller mit IEC 61131-3-Mini-SPS kombiniert mit 64 digitale I/Os samt Endklemme
auf nur 104 mm Bauraum.
Reduzierung der Schaltschrankfläche
Basis der Beckhoff-I/O-Systeme ist die 12-mm-Reihenklemme mit internem Systembus: dem K Bus für die Busklemmen
und dem E-Bus für die EtherCAT-Klemmen. In den meisten Maschinen und Anlagen machen die Erfassung und Ausgabe
von digitalen 24-V-Ein- und -Ausgängen den Hauptteil der Steuerung aus. Die kompakten 16-Kanal-Busklemmen bieten
hier neue Möglichkeiten bei der Projektierung: Die Verdoppelung der Kanaldichte führt zur Halbierung der benötigten
Schaltschrankfläche; der Kanalpreis wird reduziert und die Montage vereinfacht. Mit den kompakten I/O-Modulen spart der
Anwender wertvollen Einbauraum im Schaltschrank, so lassen sich z. B. acht Taster mit integrierten LEDs zur Signalisierung der
Schaltzustände komplett auf einer 12-mm-Busklemme verdrahten. Eingangsseitig sind acht Endlagen- oder Türkontakte in 2-
Leitertechnik auf einer HD Busklemme anschließbar. Ein weiterer Pluspunkt ist die Vereinfachung der Montage: Trotz der hohen
Packungsdichte bleibt die Übersicht der Anschlusspunkte gewahrt.
Abb. 2 Kompakte I/O-Module sparen wertvollen Einbauraum
