DC-Motoransteuerung mit der KL2284 für Wendeschaltungen
Die Ausgangsklemme KL2284 bietet Anschlussmöglichkeiten für vier DC-Motoren und schaltet Lasten in wählbarer Polarität,
sodass 24-V-DC-Motoren in beiden Drehrichtungen genutzt werden können. Eine integrierte Verriegelung verhindert das
gleichzeitige Einschalten beider Richtungen. Die Ausgänge der KL2284 können pro Kanal mit 2 A belastet werden, die hohen
Einschalt- und Kurzschlussströme der KL2284 sind vergleichbar mit einem robusten Relais. Im Gegensatz zu einem Vier-
Quadranten-Steller (H-Brücke) auf Relaisbasis ist bei der Halbleitertechnik die Anzahl der Schaltspiele nahezu unbegrenzt.
Durch moderne Leistungshalbleiter ist ein sicheres und verschleißfreies Schalten bei geringsten Abmessungen möglich.

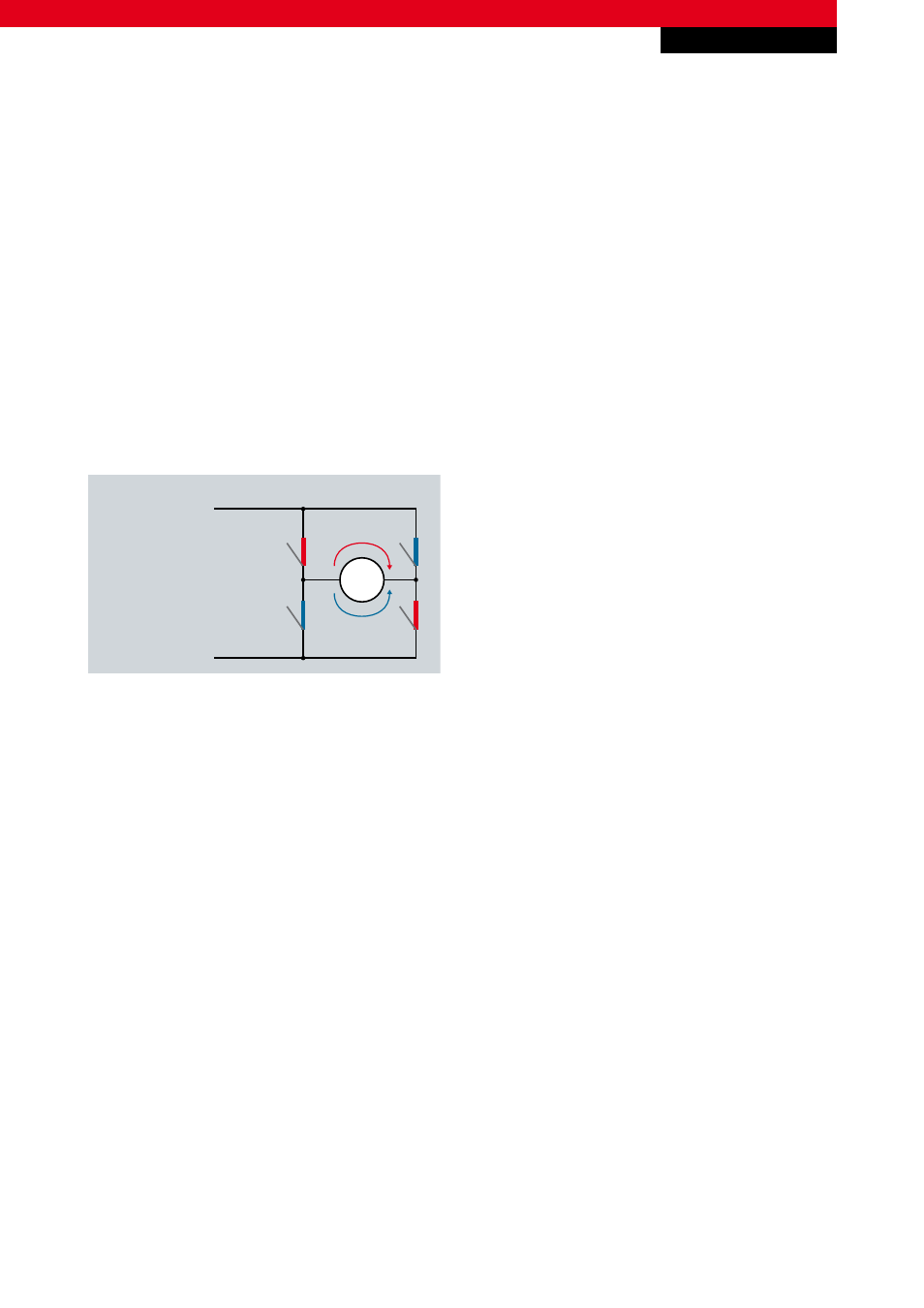

Prinzipskizze Vier-Quandranten-Steller (H-Brücke)
M
Das Schließen der
jeweils diagonal
gegenüberliegenden
Kontakte erzeugt
den
Rechtslauf bzw.
den Linkslauf.
24 V
0 V
Abb. 3 Vier-Quadranten-Steller
KL2784 und KL2794 |Halbleiterschalter ersetzt Relais
Relais sind elektromagnetische Schalter, ausgelegt für geringere Schaltleistung meist im Gleichspannungsbereich, die keine
Funkenlöschkammern besitzen. Ihre Schaltkontakte sind im Gegensatz zum Schütz einfach unterbrechend. Der Einsatz von
Relais ist weit verbreitet, obwohl sie schlechte EMV-Eigenschaften haben (abreißender Lichtbogen führt zu Rückstreuung
ins Netz). Die Lebensdauer eines Schützes ist durch eine Maximalanzahl an Schaltspielen begrenzt, da häufige Betätigung
zu Kontaktabbrand, Verschleiß beweglicher Bauteile etc. führt Durch den Austausch von Relais durch Halbschalter werden
Ansprech- und Abfallzeit miniert, die Verfügbarkeit der Anlage wird gesteigert und der benötigte Bauraum im Schaltschrank
reduziert.
Für diesen Zweck enthält der Beckhoff-Busklemmenbaukasten digitale Ausgangsklemmen für den Spannungsbereich von
0…24 V AC/DC. Die 4-kanaligen digitalen Ausgangsklemmen KL2784 und KL2794 stellen je vier unabhängige Schalter
zur Verfügung, die wie ein Relaiskontakt eingesetzt werden können. Der elektronische Schalter in der Busklemme wird
durch leistungsfähige Mosfet-Transistoren mit einem geringen Einschaltwiderstand realisiert. Die Elektronik ist praktisch
verschleißfrei. Der Schalter ist selbst nicht kurzschlussfest, kann aber durch seine hohe Pulsstromfestigkeit so lange einen
hohen Strom führen, bis die Sicherung abschaltet. Er verhält sich wie ein robuster Relaiskontakt.
