Application Note DK9221-0311-0050
Besonderheiten
– Beide Klemmen eignen sich für den Einsatz im unteren Gleich- und auch Wechselspannungsbereich bis 24 V.
– Induktive Lasten können ohne weitere Schutzmaßnahmen direkt geschaltet werden, da die Schaltung vergleichsweise
langsam schaltet und hohe Spitzenspannungen verhindert. Es entsteht kein Abrissfunke in der Klemme und daher auch kein
elektromagnetischer Störimpuls.
– Im Gegensatz zur KL2784 (Powerkontakt als gemeinsames Potenzial) werden bei der KL2794 die Powerkontakte ohne
Verbindung zur Schaltung durchgeleitet, sodass Lasten potenzialfrei geschaltet werden können.
Hutschinenmontierte Relais:
Baugrößen-Vergleich zw. typischem Relais und der Relaisklemme KL2794
82
29
15,5
2 gekoppelte
Schließerkontakte,
15,5 mm Baubreite
12
10
0
4 unabhängige
Schließerkontakte
12 mm Baubreite
KL2794
4-fache Kontaktanzahl
auf geringerer Breite
KL2794
Günstigere
EMV-Eigenschaften,
da kein Lichtbogenabriss
Abmessungen
in mm
Abmessungen
in mm

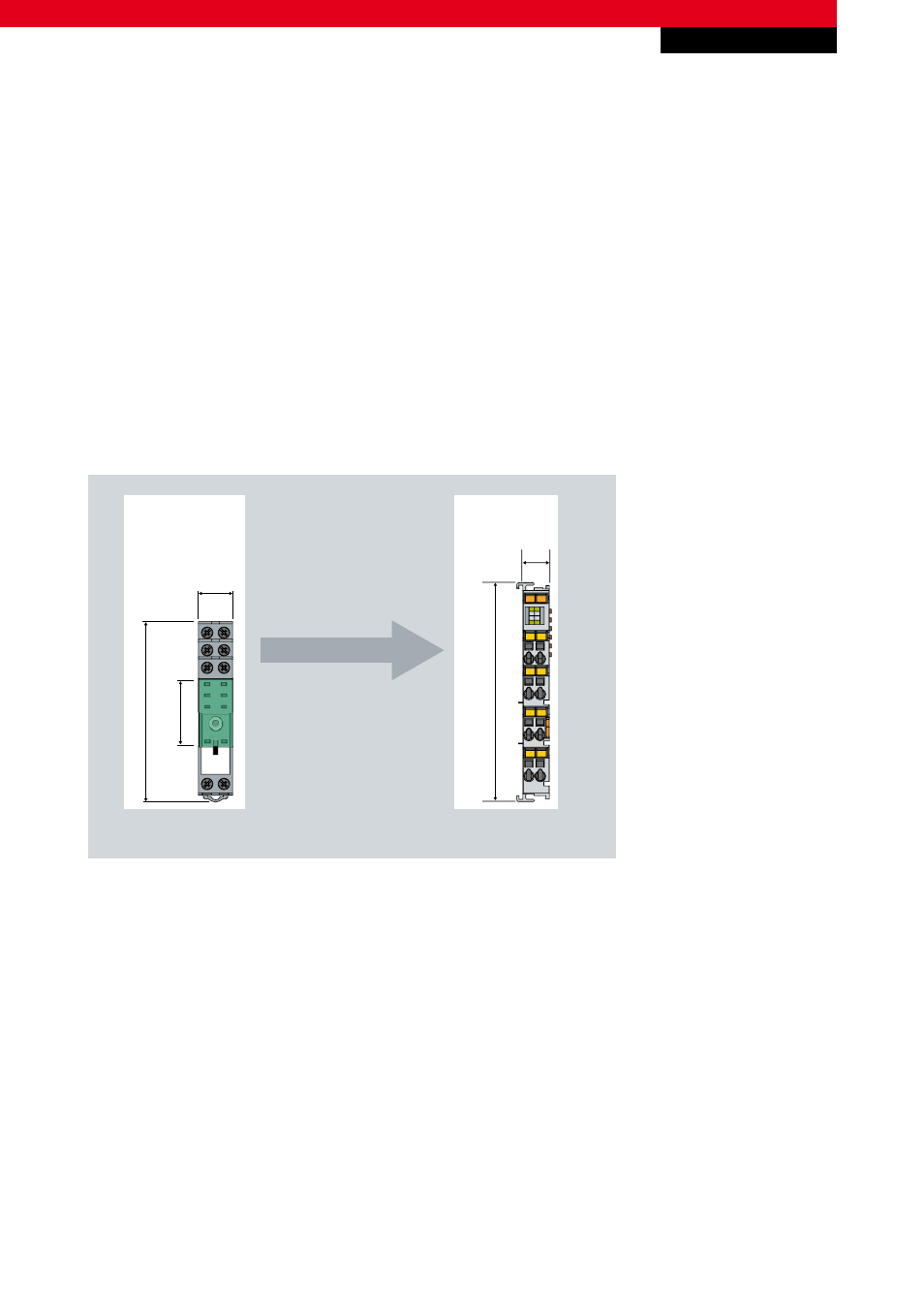

Abb. 4 Hutschienenmontierte Relais: Baugrößen-Vergleich zw. typischem Relais und der Relaisklemme KL2784/94
– 4-Kanal-Digital-Ausgangsklemme 24 V AC/DC, 2 A, kurzschlussfest www.beckhoff.de/KL2784
– 4-Kanal-Digital-Ausgangsklemme 24 V AC/DC, 2 A, potenzialfrei, kurzschlussfest www.beckhoff.de/KL2794
– 4-Kanal-Digital-Ausgangsklemme 24 V DC, 2 A, Wendeschaltung www.beckhoff.de/KL2284
– HD-Busklemme www.beckhoff.de/HD-Busklemmen
