SATA, PATA, FDD, Memory
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB1051
Seite 25

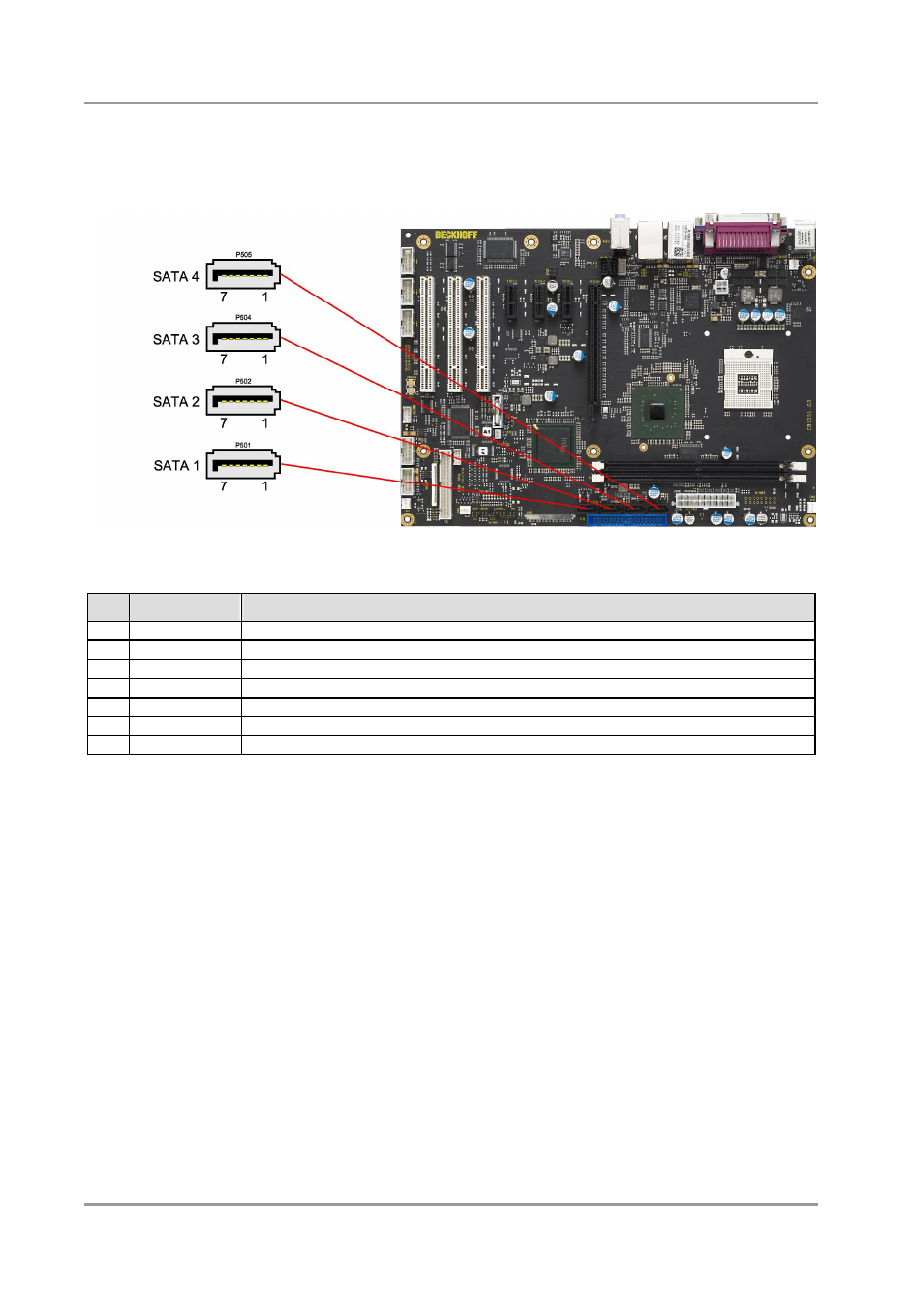

3.3.2 SATA-Schnittstellen
Zum Anschluss von SATA-Geräten stehen vier SATA-Stecker zur Verfügung.
Pinbelegung SATA:
Pin
Name
Beschreibung
1
GND
Masse
2
SATATX
SATA Senden +
3
SATATX#
SATA Senden -
4
GND
Masse
5
SATARX
SATA Empfangen +
6
SATARX#
SATA Empfangen -
7
GND
Masse
