3.4.11 Lüfteranschlüsse
Die Baugruppe verfügt über vier 3polige Lüfteranschlüsse. Diese ermöglichen es, Lüfter mit einer
Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Damit die Überwachung der
Lüfterdrehzahl funktioniert, muss der angeschlossene Lüfter ein entsprechendes Tachometer-Signal
liefern.

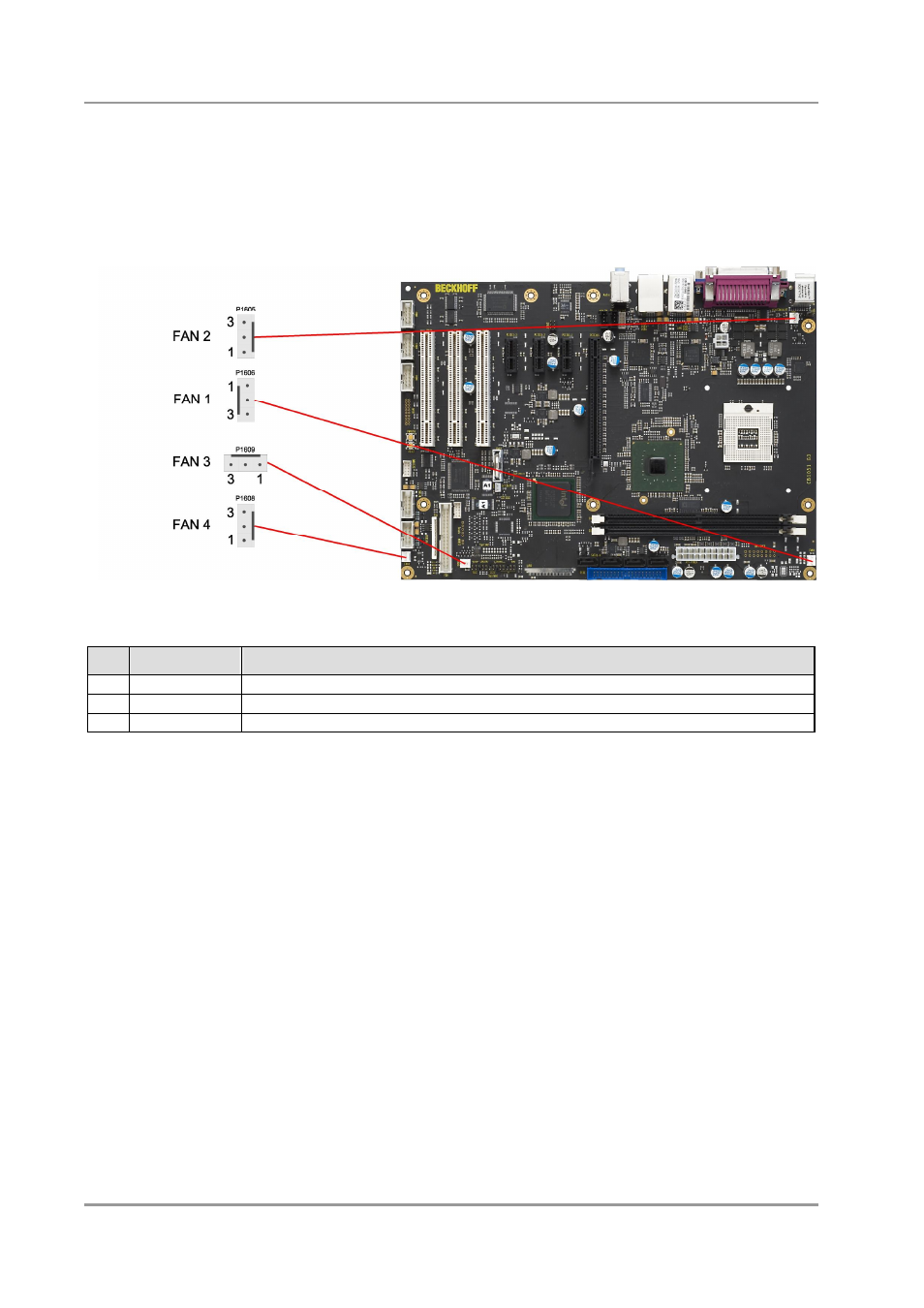

Pinbelegung Lüfterstecker:
Pin
Name
Beschreibung
1
GND
Masse
2
12V
Versorgungsspannung 12V geregelt
3
TACHO
Überwachungssignal Lüfter
