Kapitel: Übersicht
Eigenschaften
Seite 12
Beckhoff New Automation Technology CB3063
2 Übersicht
2.1 Eigenschaften
Das CB3063 ist ein hochkomplexes 3,5-Zoll-Board mit der Funktionalität eines Motherboards. Es basiert
auf Intel®'s Single-Chip-
Prozessoren der Atom™-E3800-Familie. Modernste energiesparende
DDR3L-Technologie ermöglicht einen Speicherausbau von bis zu 8 GByte (DDR3L-1333) über
SO-DIMM204. Neben einem PCI-Express-Bus (x1) steht auch zusätzliche Peripherie zur Verfügung wie
eine serielle Schnittstelle, drei Gigabit-LAN-Anschlüsse, neun USB-Schnittstellen, CRT- und
DVI/HDMI/DisplayPort-Anschlüsse und zwei SATA-Ports mit bis zu 3Gb/s Übertragungsrate.
Eingangsspannung sind 24V, die galvanisch von den auf dem Board erzeugten Spannungen getrennt
sind.

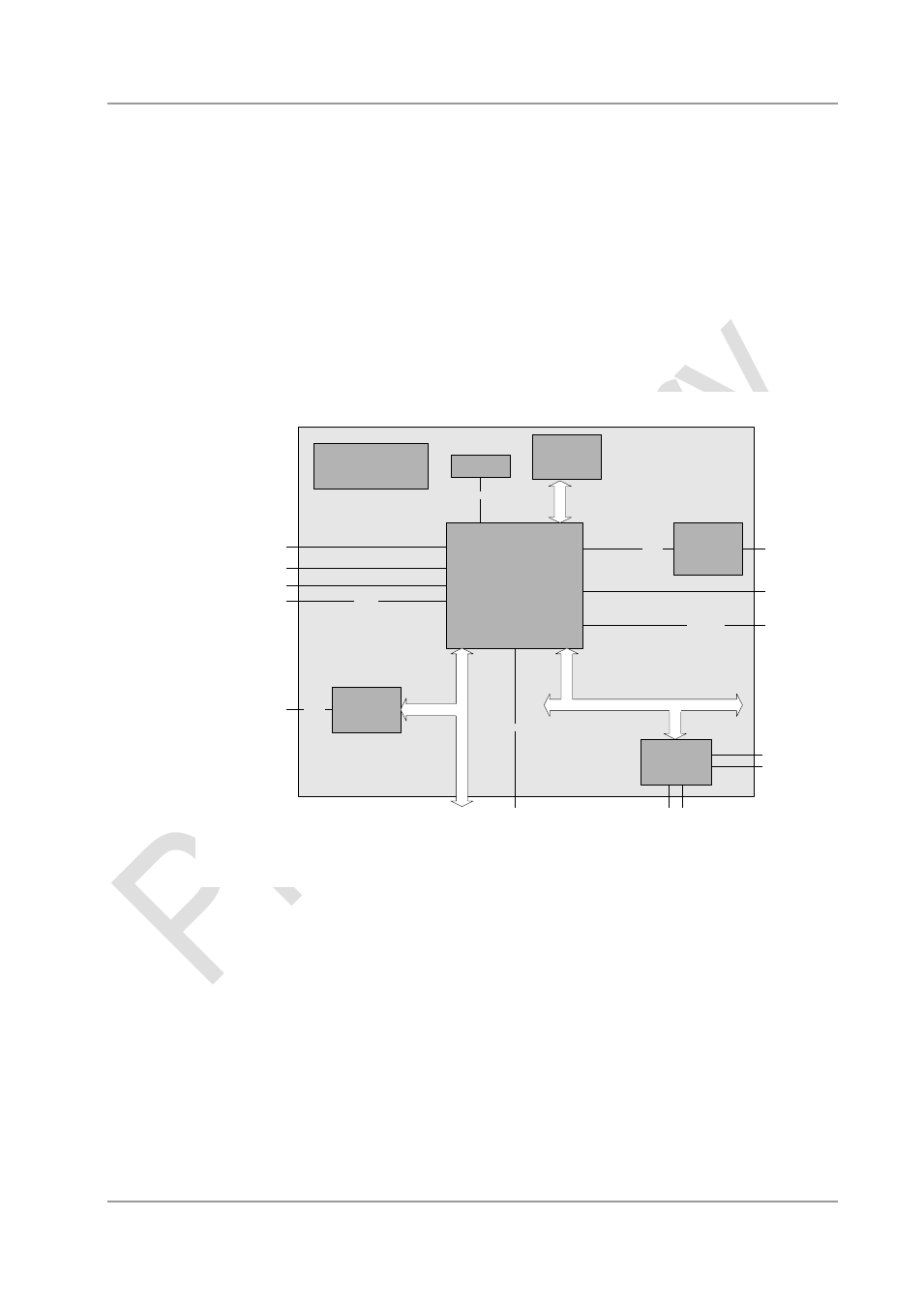

Intel®
Atom™
E3840, E3823
1x
SoDIMM204
DDR3L-
1333
M
E
M
O
R
Y
Power VCCCore;
DDRVTT; GFXVCC;
1.05V; 1.5V; 1.8V; 3.3V
BIOS
SATA1-2
USB2-9
CRT
1.5GB/3.0GB
Intel®
i210
LAN1-3
10/100/
1000
SMBus
SPI
USB 2.0
NXP®
PCA9535
SMBus
8x GPIO
SMSC®
SCH3114
LPC
MS
KB
C
O
M
1
F
A
N
1
-3
DVI/HDMI
DVI/HDMI/DP
(I-PEX)
1
x
P
C
Ie
x
1
USB 3.0
U
S
B
1
(I
-P
E
X
)
o Single-Chip-
Prozessor Intel® Atom™ E3840, E3823
o SO-DIMM204-Steckplatz für bis zu 8 GByte DDR3L-1333
o PCI-Express über 2x40poligen Custom-Stecker (x1)
o Serielle Schnittstelle COM1
o Drei LAN-Anschlüsse Ethernet 10/100/1000 (Base-T)
o Zwei SATA-Anschlüsse (2x 1,5/3 Gb/s)
o PS2-Keyboard- und -Maus-Schnittstelle
o Neun USB-Schnittstellen (4x USB 2.0 extern, 4x USB 2.0 intern, 1x USB 3.0 auf I-PEX-Stecker)
o BIOS AMI® Aptio
o CRT-Anschluss
o Zwei DVI/HDMI-Anschlüsse (1x DVI-I, 1x I-PEX inkl. DisplayPort)
o 8x GPIO
o RTC mit externer CMOS-Batterie
o 24V-Versorgungsspannung, galvanisch getrennt
o Format: 102 mm x 147 mm
