Kapitel: Anschlüsse
Steckerübersicht
Seite 16
Beckhoff New Automation Technology CB3063
4.1 Steckerübersicht

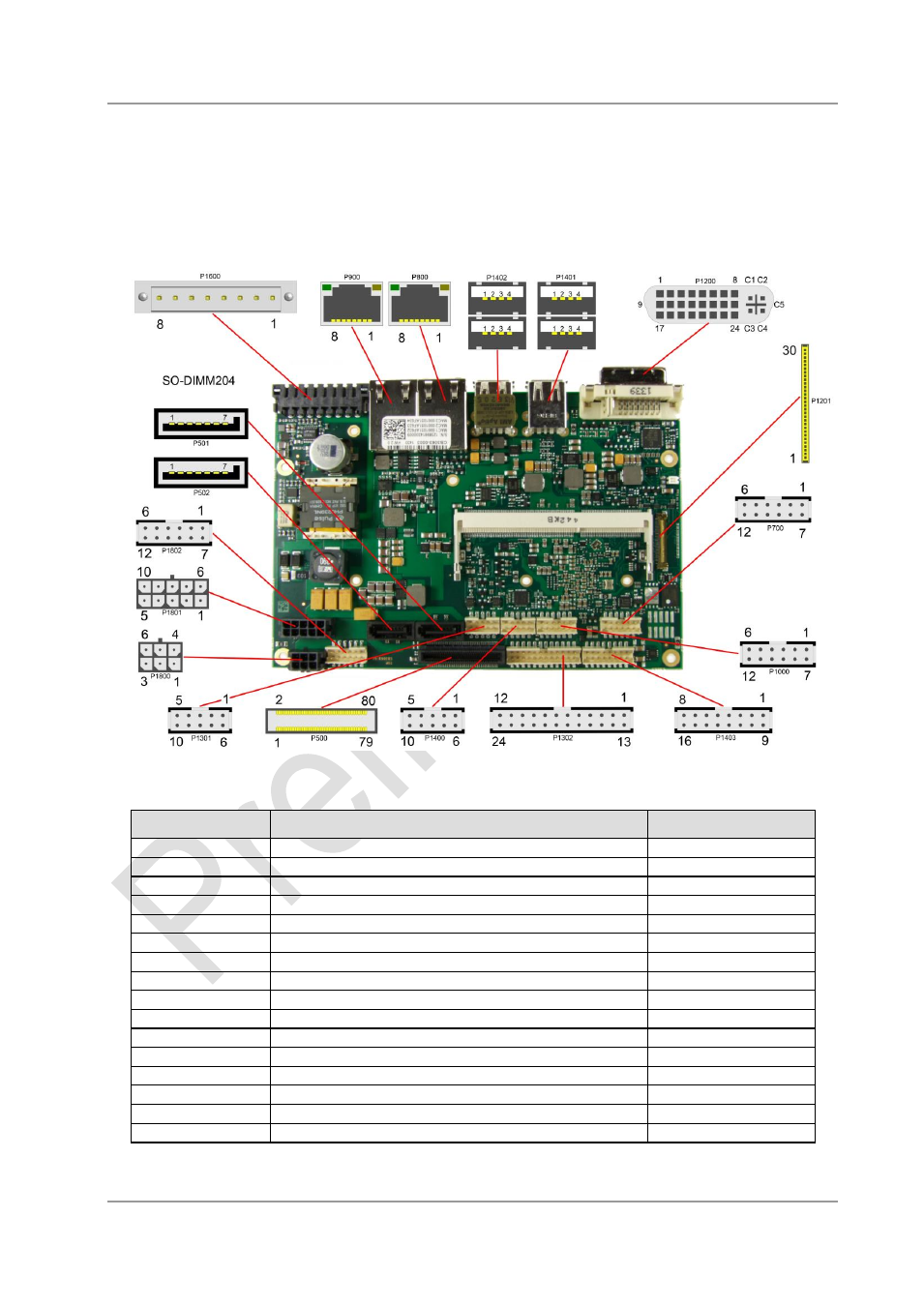

In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB3063-Boards
zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen
werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss
nachgelesen werden können.
Nummer
Funktion
Seite
P500
Seite 35
U600
Seite 22
P501/2
Seite 33
P700
Seite 37
P800/900/1000
Seite 31
P1200
Seite 25
P1201
Seite 27
P1301
Seite 38
P1302
Seite 21
P1400
Seite 34
P1401/2
Seite 29
P1403
Seite 30
P1600
Seite 17
P1800
Seite 18
P1801
Seite 20
P1802
Seite 19
