3.3 System/SM-Bus
Zum Anschluss systemtypischer Signale wie Tastatur, Maus und Lautsprecher steht ein 2x9poliger
Wannenstecker zur Verfügung (FCI 98424-G52-18LF, passender Gegenstecker z.B. FCI 90311-018LF).
Dieser führt außerdem SM-Bus-Signale heraus. Bezüglich des #PSON-Signals ist der Warnhinweis im
Abschnitt "Stromversorgung" (Seite 17) zu beachten.

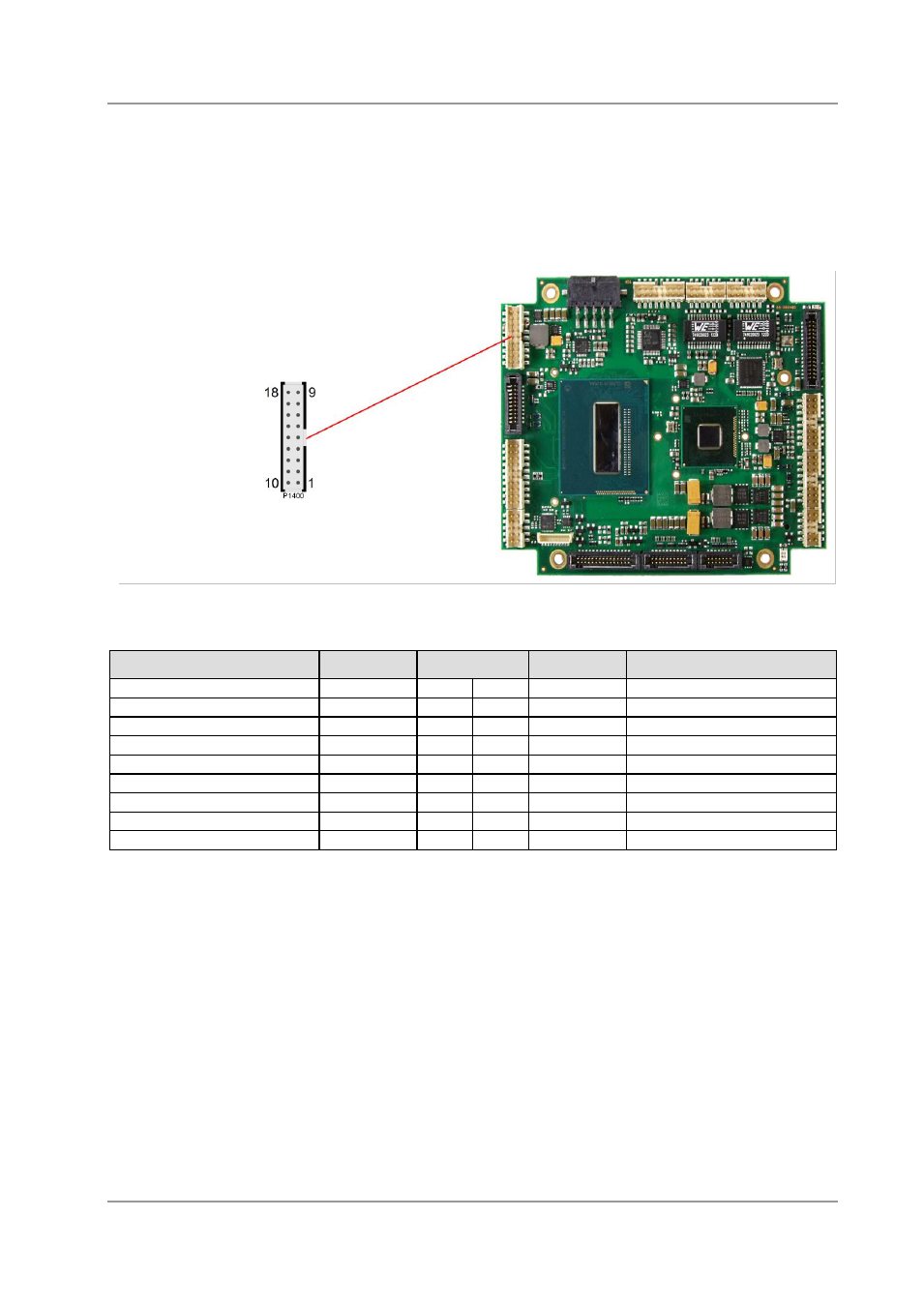

Pinbelegung 2x9-Systemstecker:
Beschreibung
Name
Pin
Name
Beschreibung
Lautsprecher
SPEAKER
1
10
GND
Masse
Reset nach Masse
RSTBTN#
2
11
N/C
Reserviert
Tastatur Data
KDAT
3
12
KCLK
Tastatur Clock
Mouse Data
MDAT
4
13
MCLK
Mouse Clock
Batterie
BATT
5
14
VCC
Versorgungsspannung 5V
Power Supply On
PS-ON#
6
15
SMBCLK
SMB Clock
3,3V Standby
S3,3V
7
16
SMBDAT
SMB Data
Powerbutton
PWRBTN#
8
17
SMBALERT# SMB Alert
Masse
GND
9
18
3,3V
Versorgungsspannung 3,3V
