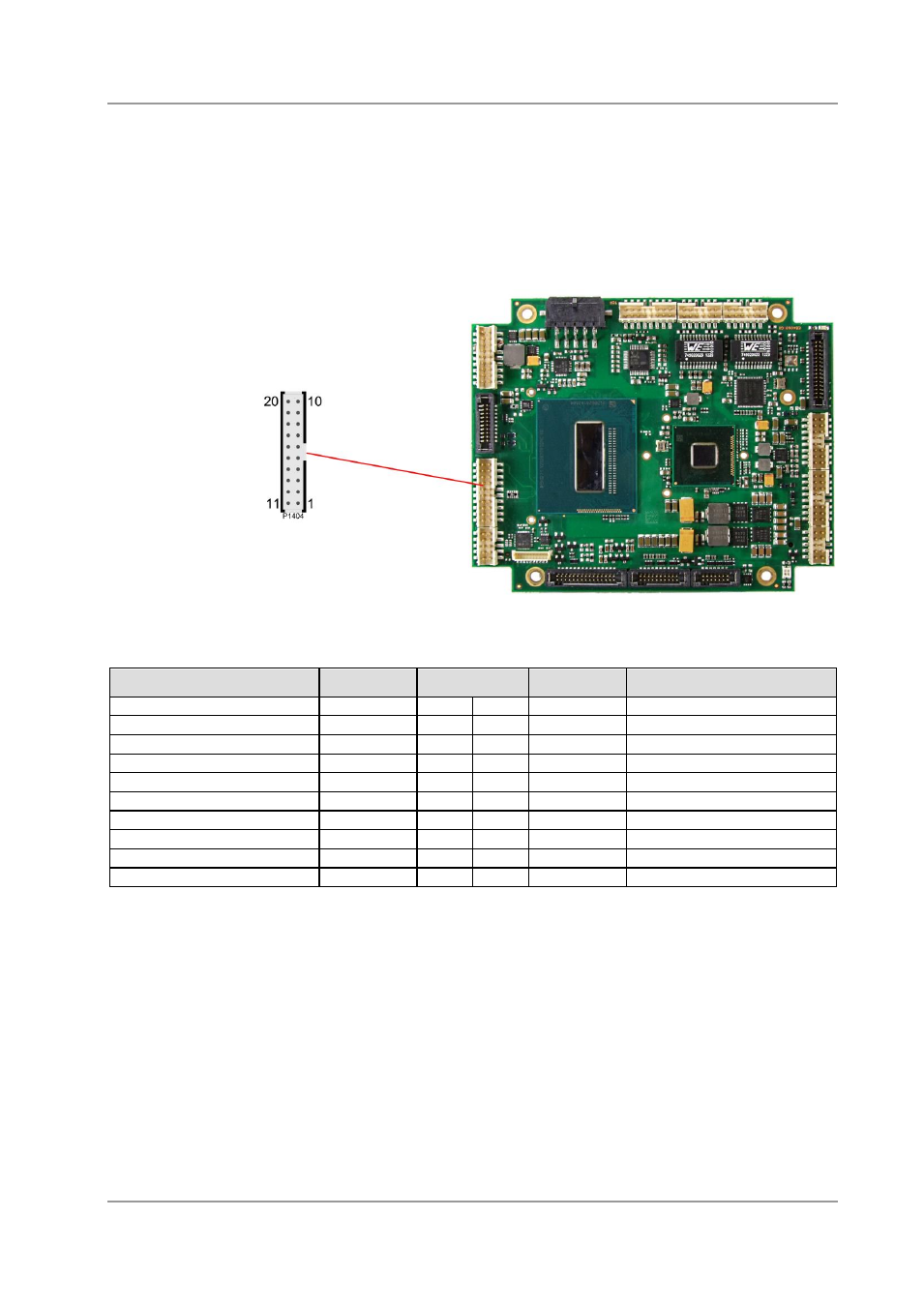

3.16 GPIO
Das Board verfügt über eine General Purpose Input/Output-Schnittstelle, die über einen 2x10poligen
Wannenstecker herausgeführt ist (FCI 98424-G52-20LF, passender Gegenstecker z.B. FCI
90311-020LF). Durch entsprechende Programmierung des zugehörigen Chips können hier in sehr
flexibler Weise I/O-Funktionen angelegt werden. Erkundigen Sie sich bei Ihrem Distributor nach
entsprechender Software-Unterstützung.
Pinbelegung GPIO-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Masse
GND
1
11
3,3V
Versorgungsspannung 3,3V
GP Input/Output 00
GPIO00
2
12
GPIO10
GP Input/Output 10
GP Input/Output 01
GPIO01
3
13
GPIO11
GP Input/Output 11
GP Input/Output 02
GPIO02
4
14
GPIO12
GP Input/Output 12
GP Input/Output 03
GPIO03
5
15
GPIO13
GP Input/Output 13
GP Input/Output 04
GPIO04
6
16
GPIO14
GP Input/Output 14
GP Input/Output 05
GPIO05
7
17
GPIO15
GP Input/Output 15
GP Input/Output 06
GPIO06
8
18
GPIO16
GP Input/Output 16
GP Input/Output 07
GPIO07
9
19
GPIO17
GP Input/Output 17
Versorgungsspannung 3,3V 3,3V
10
20
GND
Masse
