3.8 DisplayPort

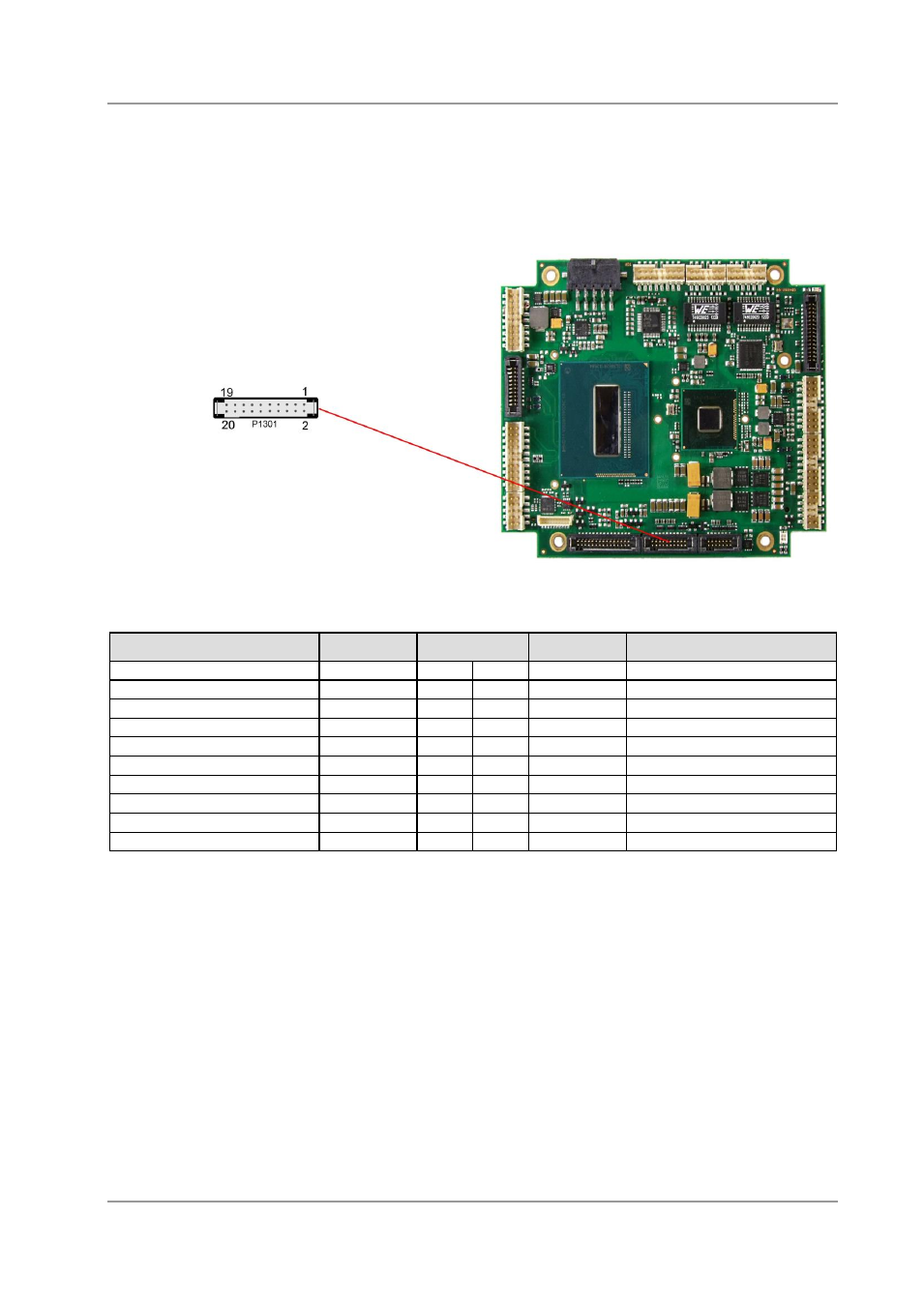

Das CB4060 verfügt über einen DisplayPort-Anschluss, der als 2x10poliger Wannenstecker realisiert ist
(TFM-110-02-S-D-WT, passender Gegenstecker SFM-110-02-S-D-xx). Der Anschluss kann auch als
HDMI/DVI-Interface betrieben werden. Dazu muss Pin 2 mit 3,3V verbunden werden (z.B. Pin 5).
Pinbelegung des DisplayPort-Steckers:
Beschreibung
Name
Pin
Name
Beschreibung
Hotplug Detect
DPHPD
1
2
HDMIEN
HDMI Enable
Displayport Aux +
DPAUX
3
4
DPAUX#
Displayport Aux -
Versorgungsspannung 3,3V 3.3V
5
6
GND
Masse
Masse
GND
7
8
DPL3#
Displayport Lane 3 -
Displayport Lane 2 -
DPL2#
9
10
DPL3
Displayport Lane 3 +
Displayport Lane 2 +
DPL2
11
12
GND
Masse
Masse
GND
13
14
DPL1#
Displayport Lane 1 -
Displayport Lane 0 -
DPL0#
15
16
DPL1
Displayport Lane 1 +
Displayport Lane 0 +
DPL0
17
18
GND
Masse
Reserviert
N/C
19
20
GND
Masse
