5. Diagnose

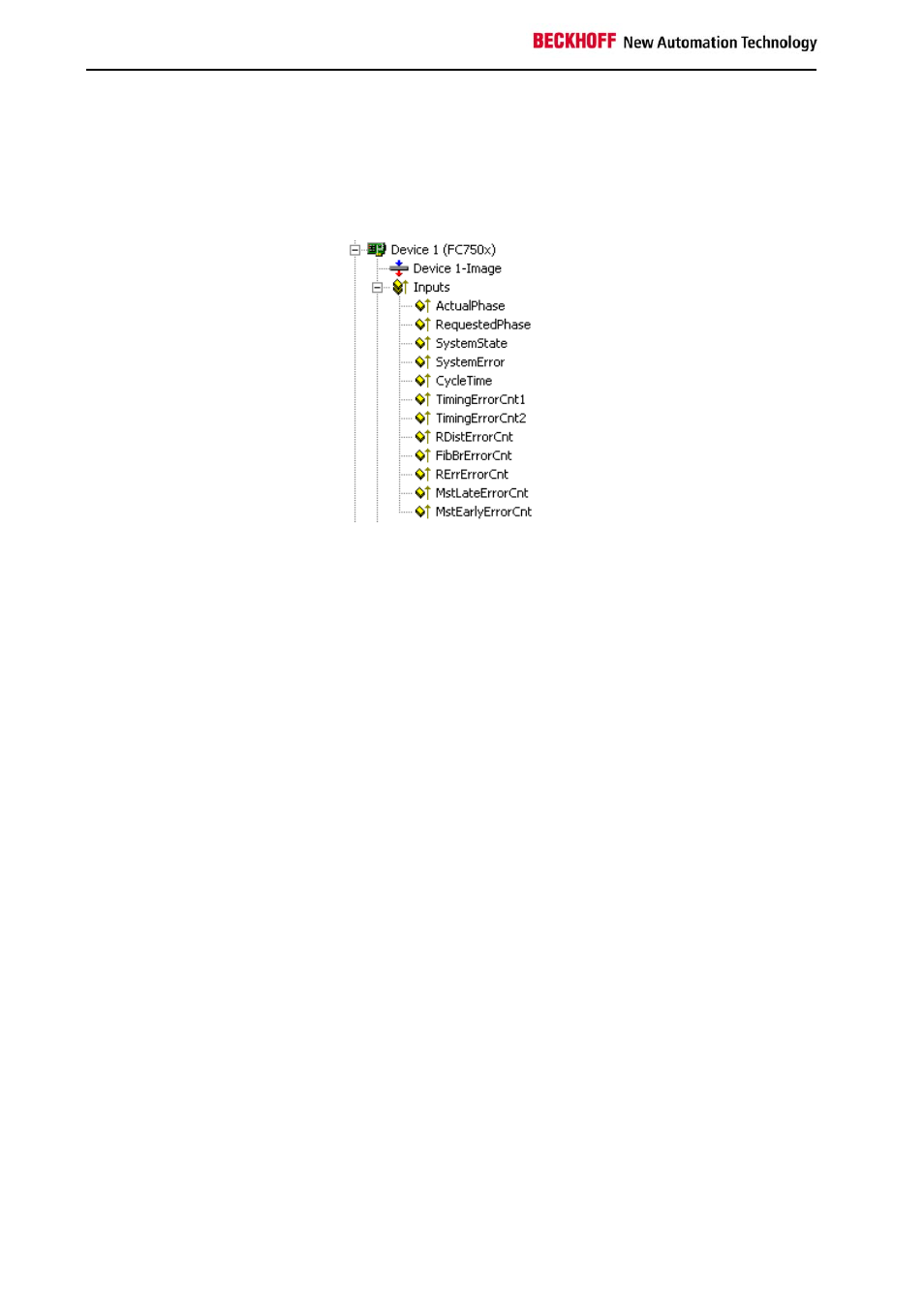

Diagnose Eingänge
Die FC750x verfügt automatisch über verschiedene Diagnosevariablen, die den Zustand der Karte und des Ser-
cos Ringes beschreiben:
ActualPhase
Es wird die aktuelle Phase des Sercos Ringes angezeigt.
RequestedPhase
Es wird die aktuell angeforderte Phase (z.B. von der SPS) angezeigt. Die Karte bzw. der Treiber versucht gerade
diese Phase zu aktivieren.
SystemState
Gibt genaueren Aufschluss über die momentane Phase:
0xE001 = Phase 0
0xE002 = Phase 1
0xE003 = Phase 2
0xE004 = Phase 3
0xE005 = Phase 4
0xE008 = Break
0xE011 = Phase switch 0 -> 1
0xE012 = Phase switch 1 -> 2
0xE013 = Phase switch 2 -> 3
0xE014 = Phase switch 3 -> 4
SystemError
Zeigt den aktuellen Fehler an:
0x0000 = No error
0x8005 = Drive addresses are incorrect
0x8006 = HS-timeout (service channel)
0x8007 = Double AT-failure
0x8009 = LWL-bus is interrupted
0xD002 = Break
0xD003 = Switch from 2->3 failure (S-0-0127)
0xD004 = Switch from 3->4 failure (S-0-0128)
0xF001 = Configuration error (actual/nominal channel)
0xF002 = Error in the time slot calculation
0xF003 = Incorrect phase setting by the NC
0xF004 = Internal error
0xF005 = Error lifecounter
0xF008 = Double MDT-failure
0xF009 = Double MST-failure
0xF00A = Sync-In signal failure
