Beisler 100-54 - Handbuch (Seite 68)

3-12
1.20.2Klammerweg messen
Schalten Sie die Maschine mit dem Hauptschalter ein.
Warten Sie, bis die Klammer initialisiert wurde.
Die Maschine muß in Grundstellung stehen (Klammer-
schlitten in der hinteren Position).
Drücken Sie nacheinander am Bediengerät die Tasten
[P] – [F6] – [F3] – [F3] – [F1].
Schieben Sie die Klammer nach vorne in die Einlegepo-
sition, bis der Initiator 1 dunkel schaltet. Prüfen Sie nun
den im Display rechts unten angezeigten Wert in mm:
< 000 mm der Initiator 17 (siehe Abbildung zu Ab-
schnitt 1.20.3) ist zu weit hinten und muß
Richtung Nähkopf versetzt werden.
= 000 mm der Initiator 17 ist korrekt eingestellt.
> 000 mm der Initiator 17 ist zu weit vorne und muß
weiter nach hinten versetzt werden.

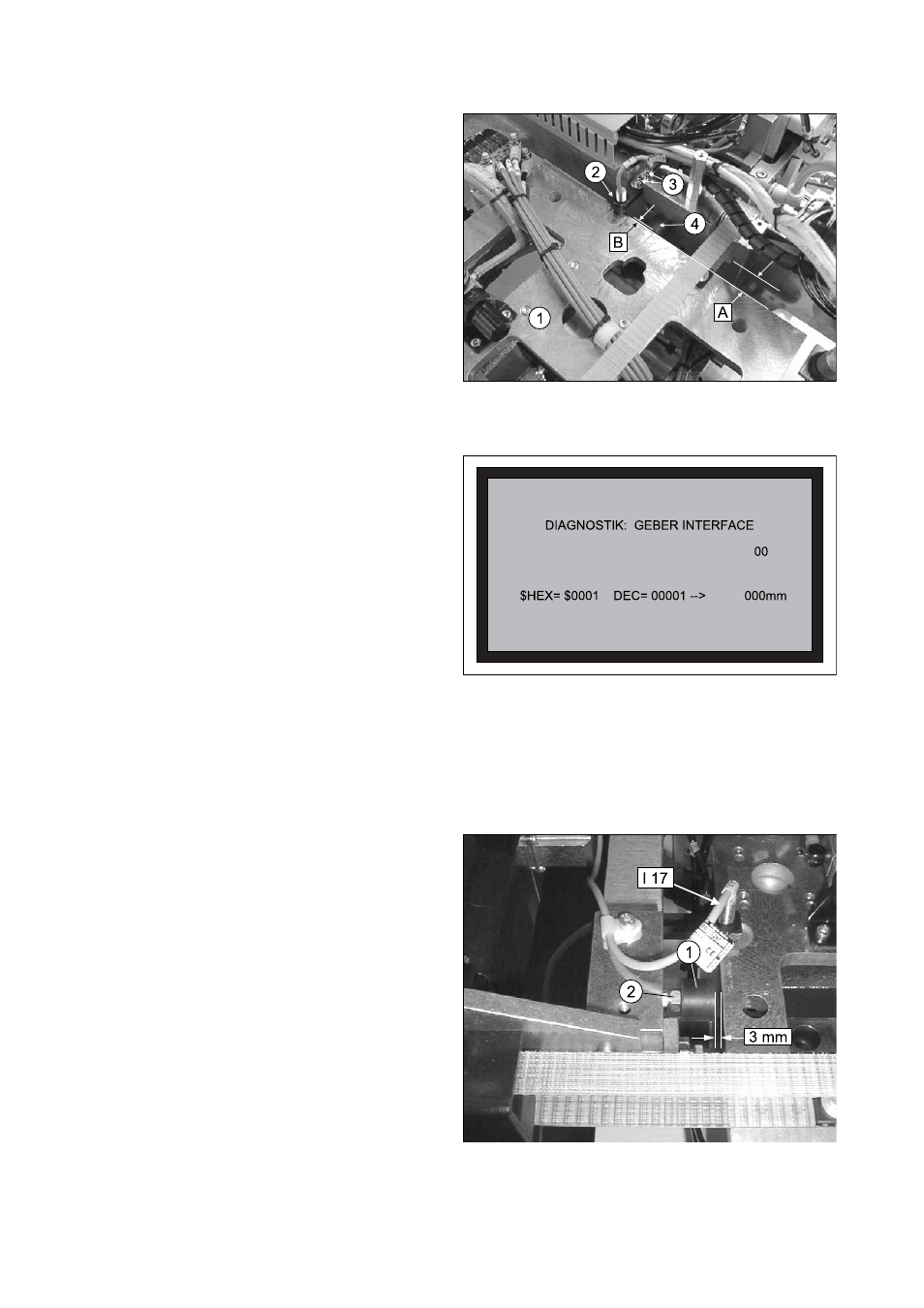

1.20 Klammerweg einstellen
1.20.1Vorderen Anschlag einstellen
<drucklos>
Bringen Sie den Klammerschlitten (1) in Einlegepositi-
on, bis Initiator 1 (2) dunkel schaltet. Der Abstand (A)
zwischen Lagerschild und Klammerschlitten muß 19 mm
betragen.
Um den Abstand einzustellen, lösen Sie die Befesti-
gungschraube des Initiators 1 (2) und verschieben ihn
entsprechend. Ziehen Sie dann die Befestigungsschrau-
ben wieder fest.
Lösen Sie nun die Befestigungsschraube des Anschlag-
gummis (3) und drehen diesen ein oder aus, bis ein
Abstand (B) von 3 mm zum Klammerschlitten besteht.
Ziehen Sie die Befestigungsschraube wieder fest.
1.20.3Hinteren Anschlaggummi einstellen
Der Anschlaggummi (1) neben Initiator 17 (I 17) muß
einen Spalt von 3 mm zum Klammerschlitten aufwei-
sen.
Bringen Sie den Klammerschlitten in Grundstellung.
Lösen Sie die Mutter (2) an der Gummibefestigung und
verdrehen Sie den Anschlaggummi, bis ein Abstand von
3 mm zum Klammerschlitten gegeben ist. Ziehen Sie
dann die Mutter (2) wider fest.
