3-29
5.3.6 Stellung der Eckenmesser bei Brustleisten-
verarbeitung

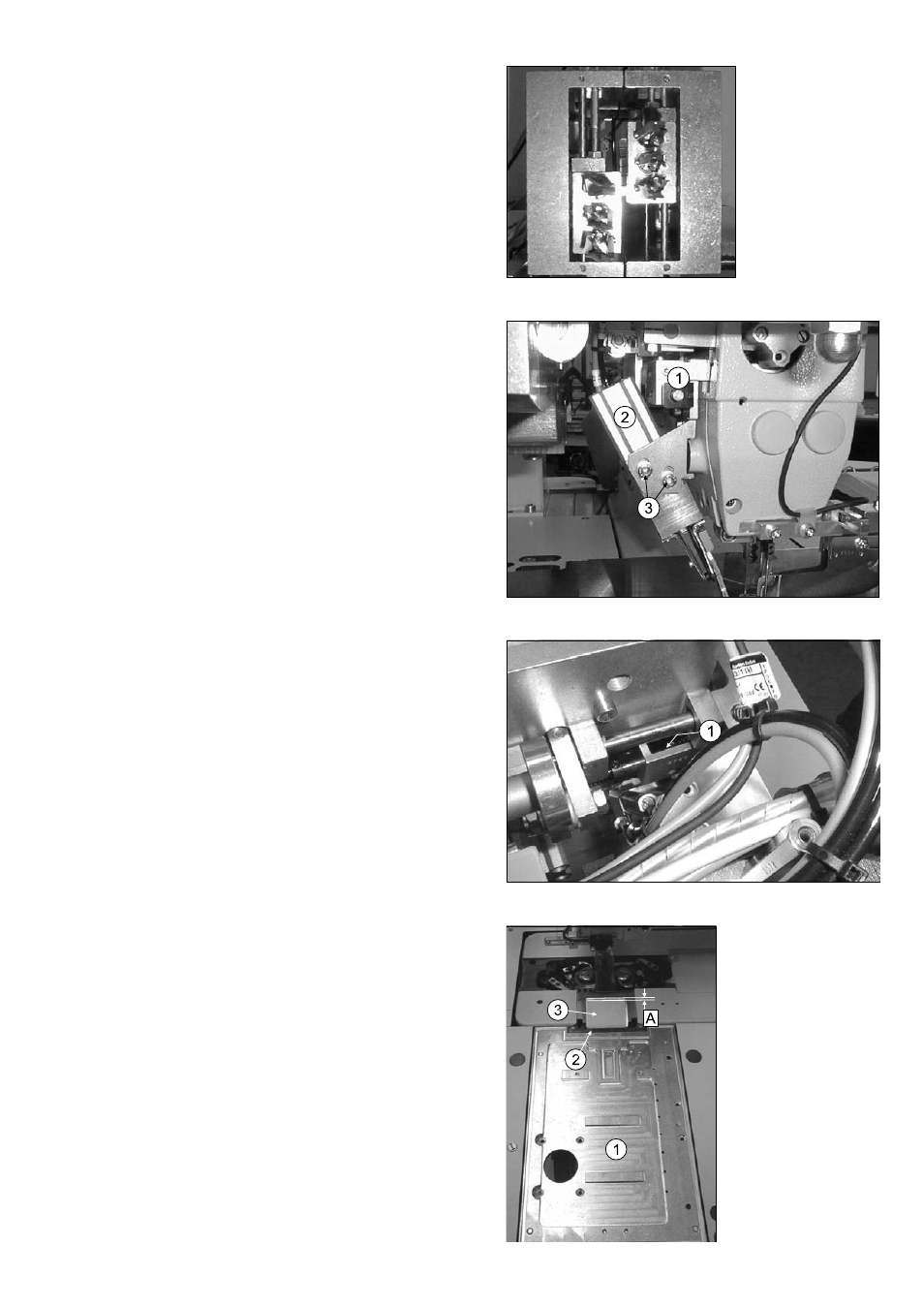

Das Foto zeigt die korrekte Stellung der Eckenmesser
bei der Verarbeitung von Brustleisten.
5.4 Nadeleinschaltung (Beisler Oberteil)
5.4.1 Abstand zum Zylinder des Oberfadenfängers
Zwischen dem Schiebestück der Nadeleinschaltung (1)
und dem Zylinder des Oberfadenfängers (2) muß ein
Abstand von mindestens 0,5 mm bestehen.
Bei Bedarf lösen Sie die Halteschrauben (3) des Ober-
fadenfängers (2) und verschieben diesen, bis der Min-
destabstand zum Schiebestück der Nadeleinschaltung
(1) besteht.
Ziehen Sie dann die Halteschrauben (3) wieder fest.
5.4.2 Mitteneinstellung
Der Stellring der Nadeleinschaltung (1) muß sich in Ru-
hestellung in der Mitte des rechteckigen Metallbügels
befinden.
Bei Bedarf lösen Sie die Halteschraube des Stellringes
und verschieben diesen entsprechend. Ziehen Sie da-
nach die Halteschraube wieder fest.
5.5 Vlieseinstellungen
5.5.1 Korrekte Vlieseinstellung
Der Vliesstreifen (3) muß bei eingelegtem Gleitblech
noch zu sehen sein, aber um den Abstand (A) 3 mm von
der Vorderkante der Vlieszuführung entfernt sein.
1: Vliesplatte
2: Gegenmesser
