3-20
3.4 Oberfadenabschneider (Beisler
Oberteil)
Die Oberfäden werden nach dem Nähen vom Oberfa-
denfänger (3) aufgenommen, während die Klammer zum
Eckenschneiden fährt.
Auf der Oberseite des Fängers werden die Fäden erst
geklemmt und dann auf der Rückseite abgeschnitten.
Die Fadenklemme muß die Fäden während der ersten
Stiche des Annähens festhalten, damit ein sauberes
Nähbild am Nahtanfang zustande kommt.

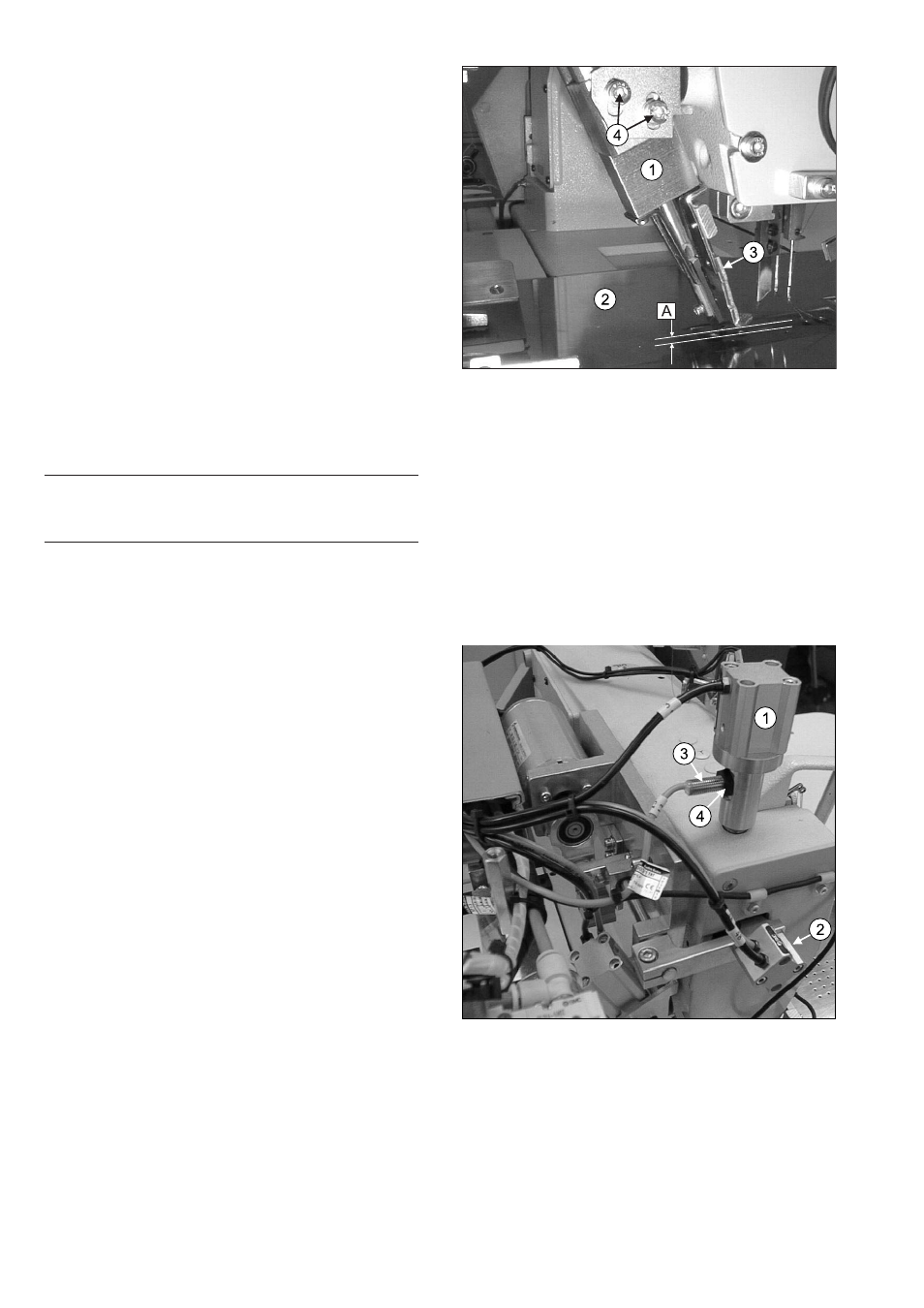

3.5 Höhe des Oberfadenfängers
Bei ausgefahrenem Fadenfängerzylinder (1) muß zwi-
schen Gleitblech (2) und Fänger (3) ein Abstand (A) von
3-4 mm gegeben sein.
Zum Einstellen lösen Sie die Befestigungsschrauben (4)
des Zylinders und verschieben diesen, bis die korrekte
Höhe eingehalten wird. Ziehen Sie dann die beiden
Schrauben (4) wieder fest.
ACHTUNG
Das eingeschaltete Mittelmesser darf nicht mit dem
Oberfadenfänger kollidieren!
3.6 Mittelmesser-Einstellungen
3.6.1 Einschaltung
Das Mittelmesser wird während des Nähvorgangs am
Anfang mit Hilfe des Zylinders Y3 (1) nach unten ge-
drückt, anschließend übernimmt der Stift an Zylinder Y48
(2) die Arretierung des Mittelmessers.
3.6.2 Ausschaltung
Sobald das Nahtende erreicht ist, schaltet das Mittel-
messer aus. Dies kann durch eine Eingabe in der Steue-
rung verzögert werden.
Die mechanische Ausschaltung erfolgt durch das Zu-
rückziehen des Arretierstiftes an Zylinder Y48 (2). Da-
durch kann die Druckstange das Mittelmesser durch die
Zugfeder nach oben gezogen werden.
3.6.3 Sicherheitsinitiator an d. Mittelmesserstange
Bei ausgeschaltetem Mittelmesser muß die Leuchtdiode
am Initiator (3) brennen.
3.6.4 Tiefeneinstellung des Sicherheitsinitiators
Der Sicherheitsinitiator (3) muß in einem Abstand von
0,3 - 0,5 mm zur Messerstange angebracht sein.
Zum Verstellen lösen Sie die Haltemutter des Initiators
(4) und drehen ihn nach innen, bis er an der Mittelmes-
serstange anliegt. Drehen Sie ihn nun 1/2 Umdrehung
heraus und ziehen in dieser Position die Haltemutter (4)
wieder fest.
