5.5 Nähkopf
1
2
3
4
5
6
7

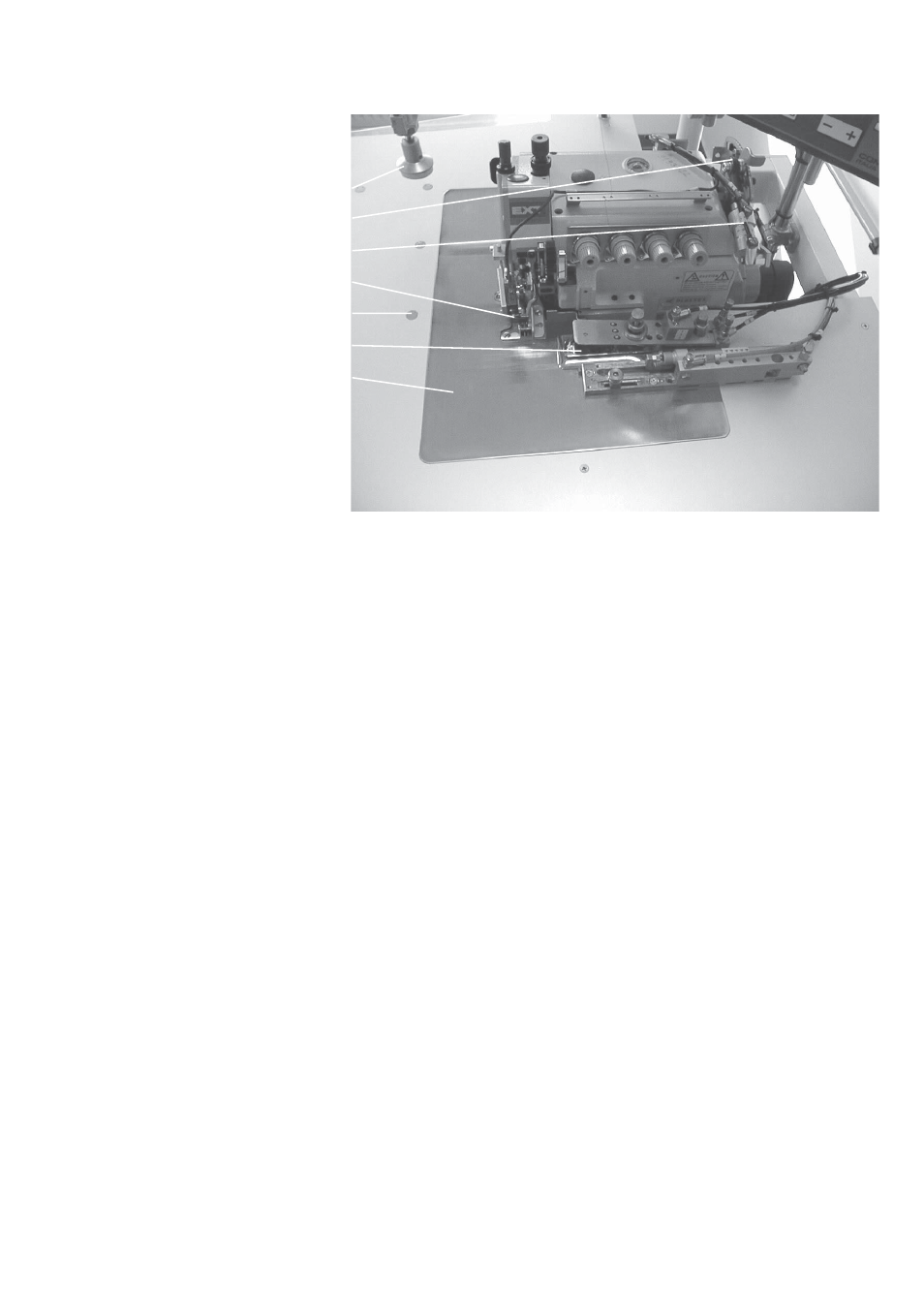

1 Haltestempel
2 manuelle Differential-Verstellung
3 Zylinder zur Differential-Verstellung
4 Nähfuß
5 Blasdüse
6 Einlegehilfe
7 Nähplatte
Mit der Maschine können zwei verschiedene Nähte genäht werden. Das
Nähgut wird in Einschubrichtung unter den Nähfuß (4) geschoben, bis der
Nähstart mit dem Fußschalter ausgelöst wird. Während des Einschubes fährt
die Einlegehilfe (6) nach links, um einen gleichmäßigen Einschub der Vorder-
und Hinterhose zu erleichtern.
Der Nähfuß (4) wird abgesenkt und das Nähgut wird vernäht. Gegen Ende
der Naht wird der Haltestempel (1) abgesenkt, um ein Weggleiten der Hose
zu verhindern. Nach dem Nähen wird das Hosenteil abgestapelt.
5.6 Fußschalter Maschinenablauf
Dieser dient zum Aktivieren der Einlegehilfe und zum Auslösen des Nähvor-
gangs.
Der Fußschalter ist mit zwei Kontakten ausgestattet. Der eine Kontakt sitzt im
hinteren Bereich und wird durch Belastung der Fußspitze ausgelöst. Der
andere sitzt im vorderen Bereich und wird durch Belastung der Ferse ausge-
löst („Zurücktreten“).
5.7 Fußschalter Stapler öffnen
Dieser dient zum Öffnen des Staplers, damit die vernähten Hosenteile
entnommen werden können.
