Beisler 1280-4 - Handbuch (Seite 34)

2-10
Hinweis
Falls sich der Presserfuß nicht aktivieren lässt, müssen Sie zunächst auf der
Seite Setup -10 den Ausgang F1 ausschalten. Nähere Erläuterungen siehe
unten.

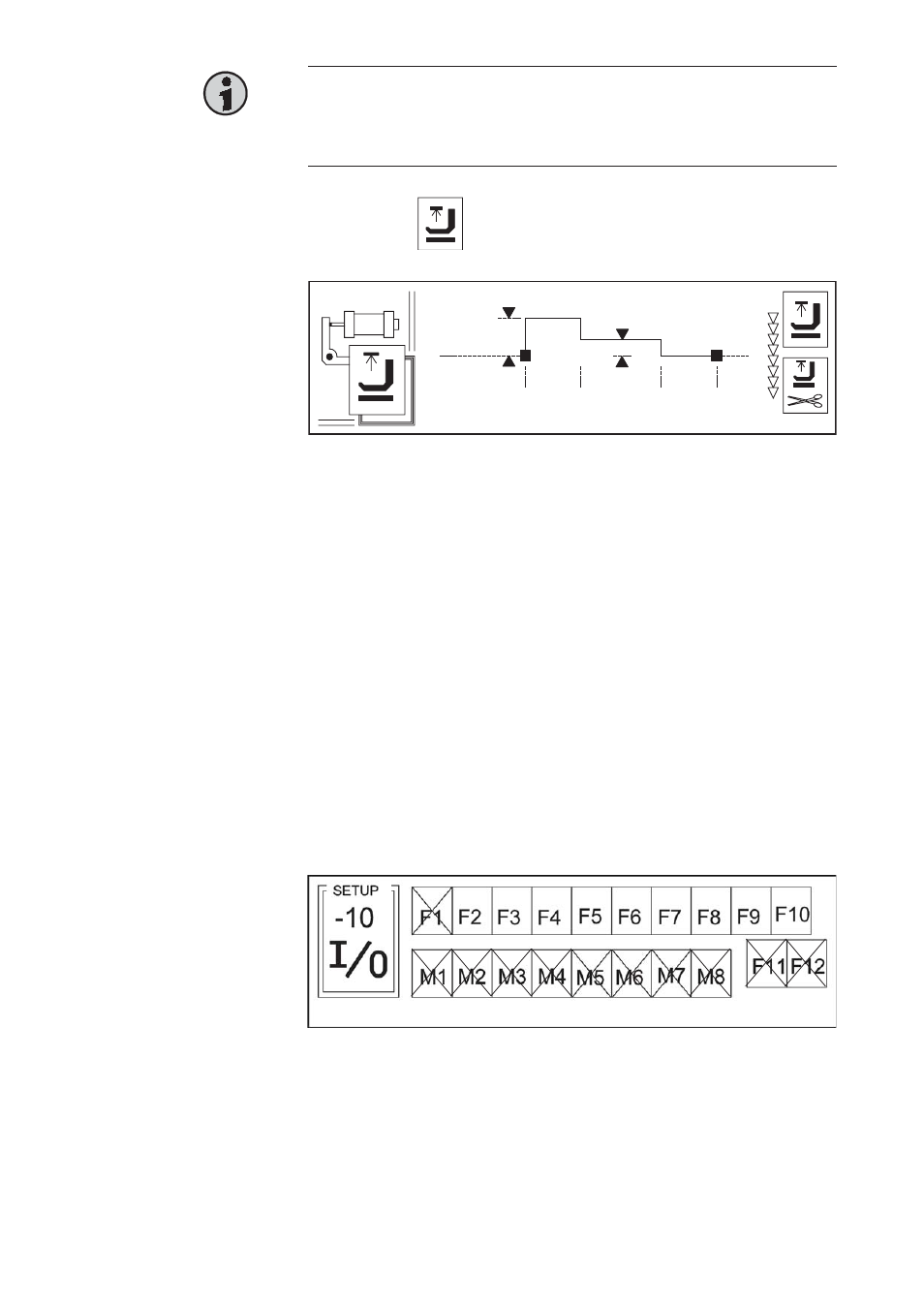

( m a x )
3 0 V 1 5 V
1 2 0 0 0 1 5 0 [ m s ]
S E T U P - 0 2
1. Positionieren Sie den Cursor auf der Zeit für maximale Leistung (untere
Reihe, Wert ganz links) und drücken die Plus-/Minus-Taste bis 150 ms
eingestellt ist. Dadurch wird nach dem Nahtende der Presserfuß sicher
angehoben.
2. Positionieren Sie nun den Cursor auf dem Wert der Haltespannung
(obere Reihe, Wert in der Mitte der Grafik) und drücken die Plus-/Minus-
Taste bis 15 V eingestellt ist. Dadurch wird das Magnetventil für die
Fußlüftung nicht überlastet.
3. Positionieren Sie nun den Cursor ganz rechts auf den Wert der Startver-
zögerung und geben hier 120 ms ein. Diese Zeit wird benötigt, damit vor
dem Nähstart der Nähfuß sicher auf dem Nähgut aufliegt.
4. Positionieren Sie den Cursor nacheinander auf den beiden Presserfuß-
Symbolen ganz rechts und stellen diese auf „Presserfuß oben“ ein (wie in
der Grafik gezeigt).
5. Drücken Sie die Spezial-Taste um diese Seite zu verlassen.
6. Überprüfen Sie, ob auf der Seite „PROG 000“ der Presserfuß ebenfalls
auf „oben“ programmiert ist.
3.6 Setup-Seite -10
Auf dieser Seite werden alle Ein- (F1 ... F12) und Ausgänge (M1 ... M8)
angezeigt. Durchkreuzte Ein- bzw. Ausgänge sind ausgeschaltet.
Bei dieser Maschine müssen die Ausgänge F1, F11 und F12, sowie alle
Eingänge ausgeschaltet sein. Zum Ein- bzw. Ausschalten positionieren Sie
den Cursor auf dem jeweiligen Ein-/Ausgang und drücken die Plus-/Minus-
Taste.
