2-11
Die Ausgänge sind Ventile und folgendermaßen belegt:
Ventilbezeichnung Steckerbelegung Output-Stecker
F1 Y1 Nähfuß lüften A - 1
F2 Y2 Tischblasen A - 3
F3 Y3 Konturenführung auf/ab A - 5
F4 Y4 Konturführung zurück/vor A - 7
F5 Y5 Kett-up A - 9
F6 Y6 Haltestempel für Stapler A - 11
F7 Y7 Stapelimpuls A - 13
F8 Y8 Blasen in der Konturführung A - 15
F9 Y9 Obertransportverstellung A - 17
F10 Y10 Differentialverstellung A - 18
Hinweis
Der Ausgang „Nähfuß hoch“ (Y0) ist auf der Seite Setup -10 nicht program-
mierbar und wird auf der Seite Setup -03 programmiert (siehe vorn).
3.7 Ein- und Ausgänge programmieren
Auf der Seite Setup -10 werden die Ein- und Ausgänge ein- bzw. ausgeschal-
tet. Eingeschaltete Ein- und Ausgänge können frei programmiert werden.
Um einen Ein- oder Ausgang zu programmieren, positionieren Sie den
Cursor auf dem Ein- bzw. Ausgang und drücken die Spezialtaste. Die Ein-
stellseite wird geöffnet.
Hinweis
Die Programmierung der Ein- und Ausgänge erfolgt nicht programm-spezi-
fisch. Das heißt, die Einstellung ist für alle Programme gleich. Änderungen
wirken sich auf alle Nahtprogramme aus.

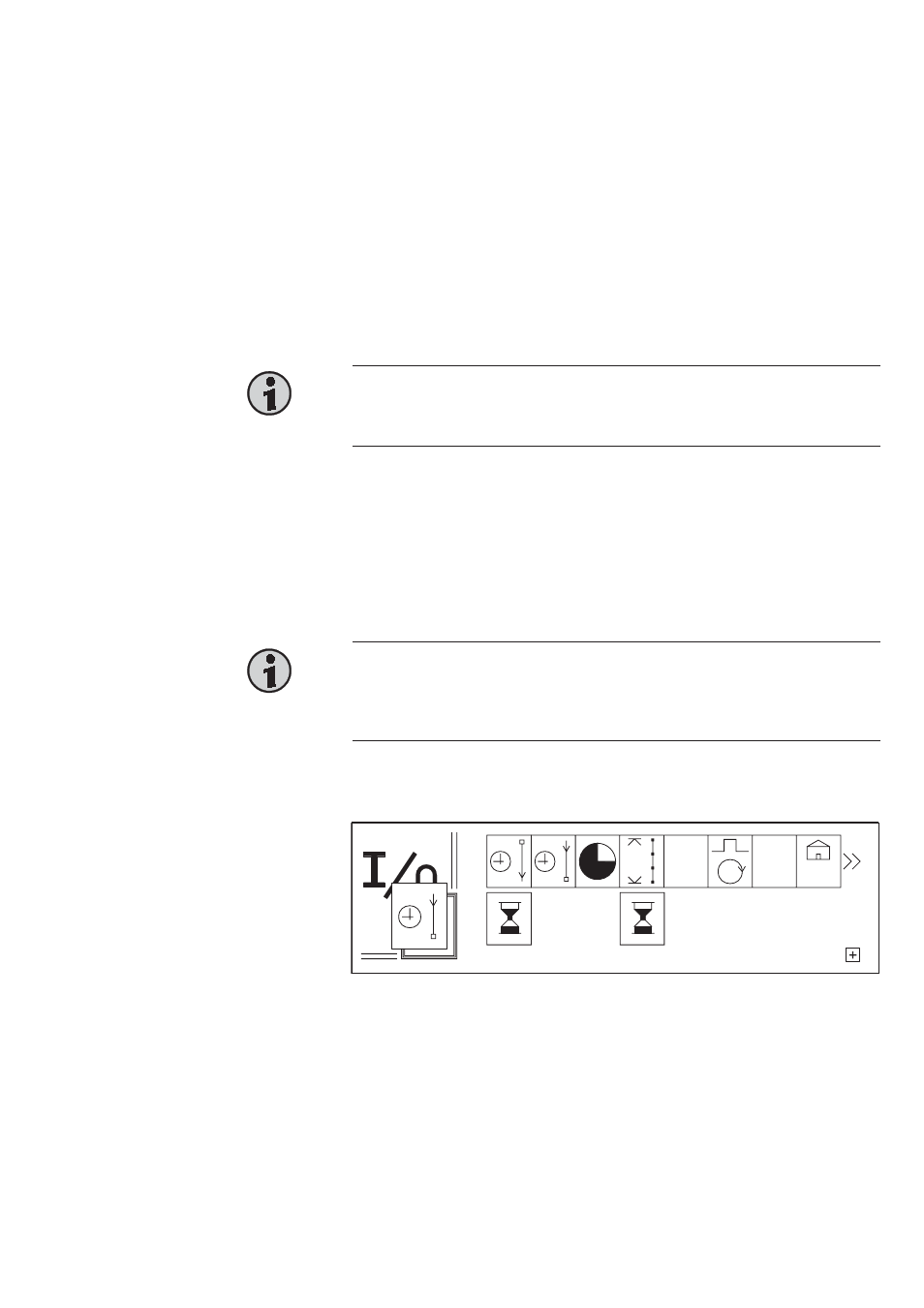

3.7.1 Einstellseite der Ein- und Ausgänge
O U T F 6
P R G
S T E P S T O P
0 1 0 0
Am Beispiel des Ausgangs F6 (angezeigt in der oberen, linken Ecke des
Displays) wird eine Programmierung gezeigt.
Für jeden Ein-/Ausgang muß eine Funktion ausgewählt werden, sowie eine
Einschaltverzögerung und eine Einschaltdauer programmiert werden. Die
gewählte Funktion wird links vor dem Hintergrund „I/O“ angezeigt. Die Sym-
bole werden weiter unten erläutert.
Die Einschaltverzögerung wird rechts neben der linken „Sanduhr“, die Ein-
schaltfauer rechts neben der rechten Sanduhr angezeigt. Über den Sanduh-
ren werden die verfügbaren Funktionen in einer Reihe nebeneinander ange-
zeigt.
