4-36

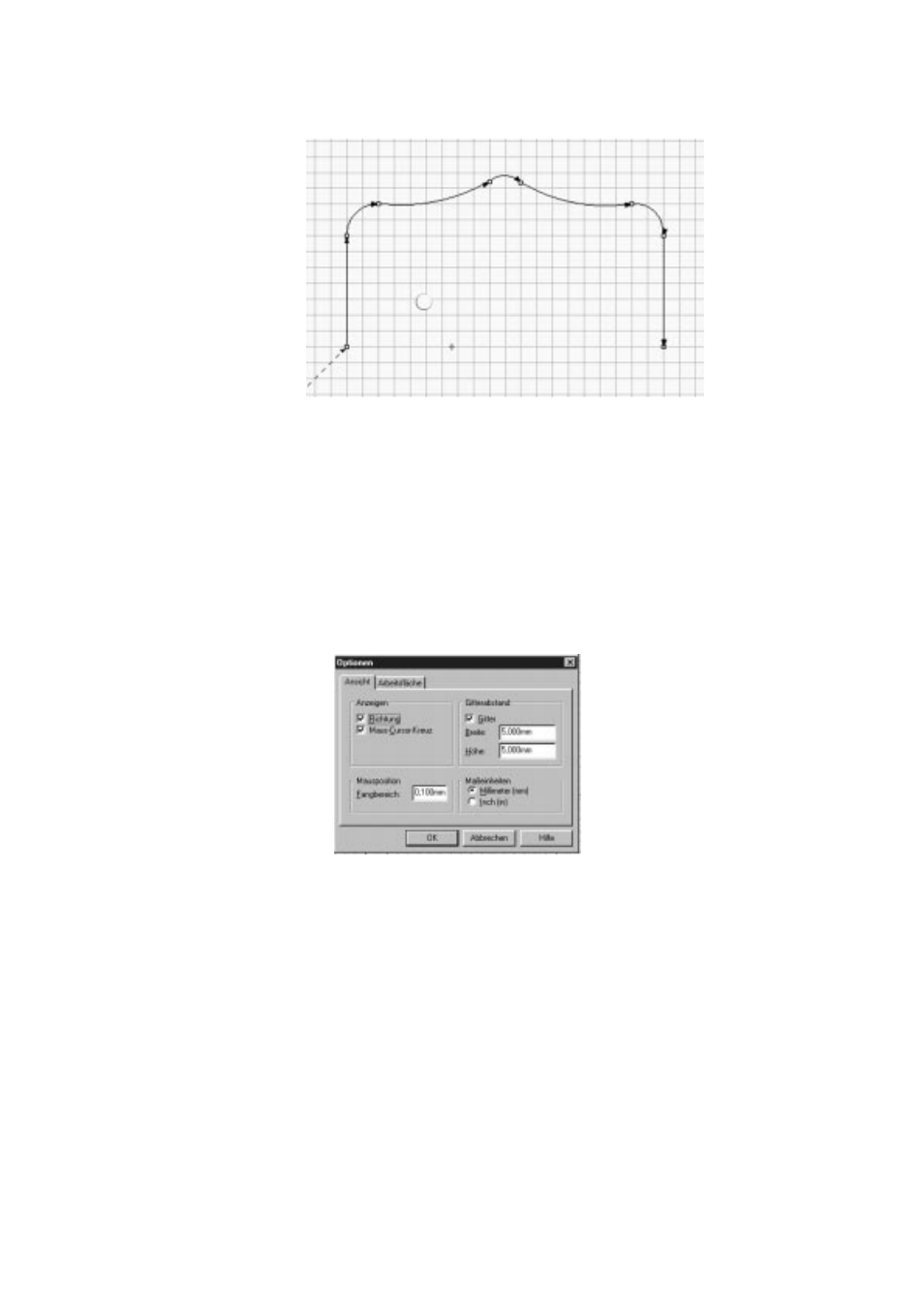

Nahtkontur eingeben
In dieser Übung erstellen wir eine Nahtkontur für eine geschweifte
Patte.
Die Nahtkontur wird als Linienzug eingegeben, d. H. der Startpunkt
eines Segmentes ist immer auch der Endpunkt des vorhergehenden
Segmentes.
Beim Löschen eines Segmentes wird dessen Startpunkt zum
Startpunkt des nächsten Segmentes.
Zum Einfügen eines Segmentes wird ein bestehendes Segment in der
Nähe in zwei Geradensegmente aufgespalten.
Der Typ eines Segmentes (Gerade, Kreisbogen) kann auch
nachträglich geändert werden.
– Wählen Sie “Extras > Einstellungen”.
– Aktivieren Sie im Dialogfeld die Option “Richtung”.
– Aktivieren Sie die Option “Gitter”.
– Geben Sie für “Breite” und “Höhe” jeweils 5,0 mm ein.
