1.4.2 Ausmessen “Transponder-Leseposition”
Über dieses Einstellprogramm wird die genaue Leseposition des
Transponders im Nähguthalter eingestellt.
Bedienreihenfolge
–
Einstellschablone in die X-Führung der Nähanlage einlegen.
– Einstellprogramm mit den Tasten “ ” oder “ ” anwählen.
– Taste “OK” drücken.
Das Einstellprogramm wird gestartet.
Die X- und Y-Achse fahren in die derzeitige
Transponder-Leseposition.
– Entsprechende Taste für die gewünschte Richtung drücken.
Taste “1”: X-Richtung
Taste “2”: Y-Richtung
Beispiel: Veränderung der X-Richtung
– Taste “
á” oder “â” drücken.
Die Position zum Transponder lesen wird in der gewählten
Richtung verändert.

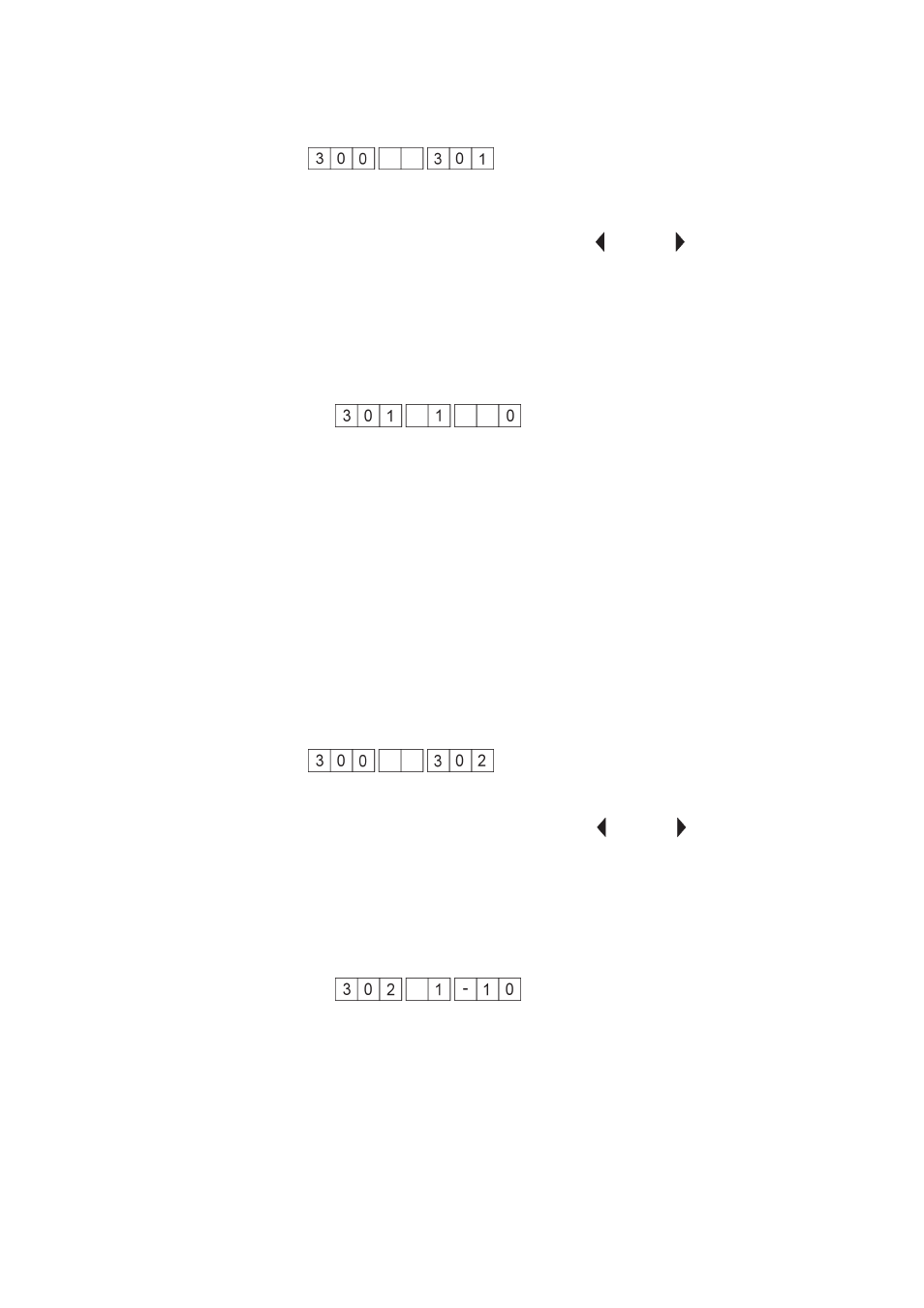

In den drei letzten Stellen des Displays wird die Änderung zur
ursprünglichen Position in 0,5 mm Schritten angezeigt.
– Taste “OK” drücken.
Die neue Position wird gespeichert.
– Taste “ESC” drücken.
Es wird ins Grundeinstellungsprogramm (300) zurückgeschaltet.
1.4.3 Ausmessen “Nadelposition”
Über dieses Einstellprogramm wird die genaue Nadelposition zum
Nähguthalter eingestellt.
– Einstellschablone in die X-Führung der Nähanlage einlegen.
– Einstellprogramm mit den Tasten “ ” oder “ ” anwählen.
– Taste “OK” drücken.
Das Einstellprogramm wird gestartet.
Die X- und Y-Achse fahren in die derzeitige Nadelposition.
– Entsprechende Taste für die gewünschte Richtung drücken.
Taste “1”: X-Richtung
Taste “2”: Y-Richtung
Beispiel: Veränderung der Y-Richtung
4-8
