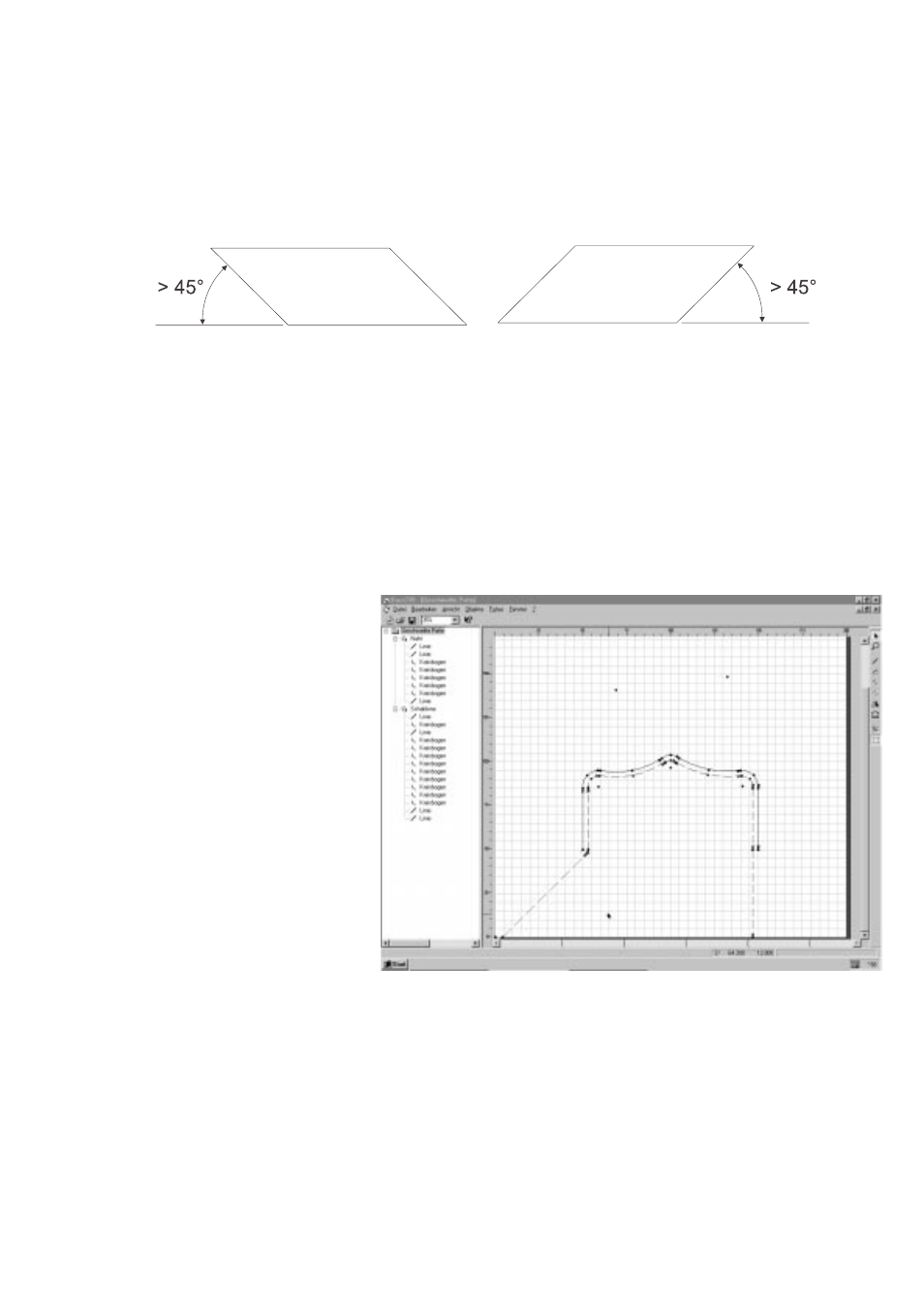

Spiegeln von Nahtsegmenten oder Patten
Bei symmetrischen Nahtverläufen brauchen Sie die einzelnen
Nahtsegmente nur bis zur Mitte eingeben. Die zweite Hälfte des
Nahtverlaufes kann dann durch Spiegeln erzeugt werden.
Haben Sie eine schräge Patte ins Programm eingegeben, so kann die
ganze Patte gespiegelt werden.
Nahtschablone berechnen
Die Nahtschablone wird automatisch berechnet. Im Anschluss kann sie
noch bearbeitet werden.
–
Wählen Sie “Objekte > Nahtschablone berechnen” aus der
Menüleiste.
Die Schablone wird berechnet und im CAD-Fenster angezeigt.
Die Baumstruktur wird um die Einzelsegmente der Schablone
erweitert.
Hinweis
Über die Dialoge Eigenschaften kann jedes Schablonensegment
verändert werden.
4-45
