BRONKHORST HIGH-TECH B.V.

9.19.022

Seite 21

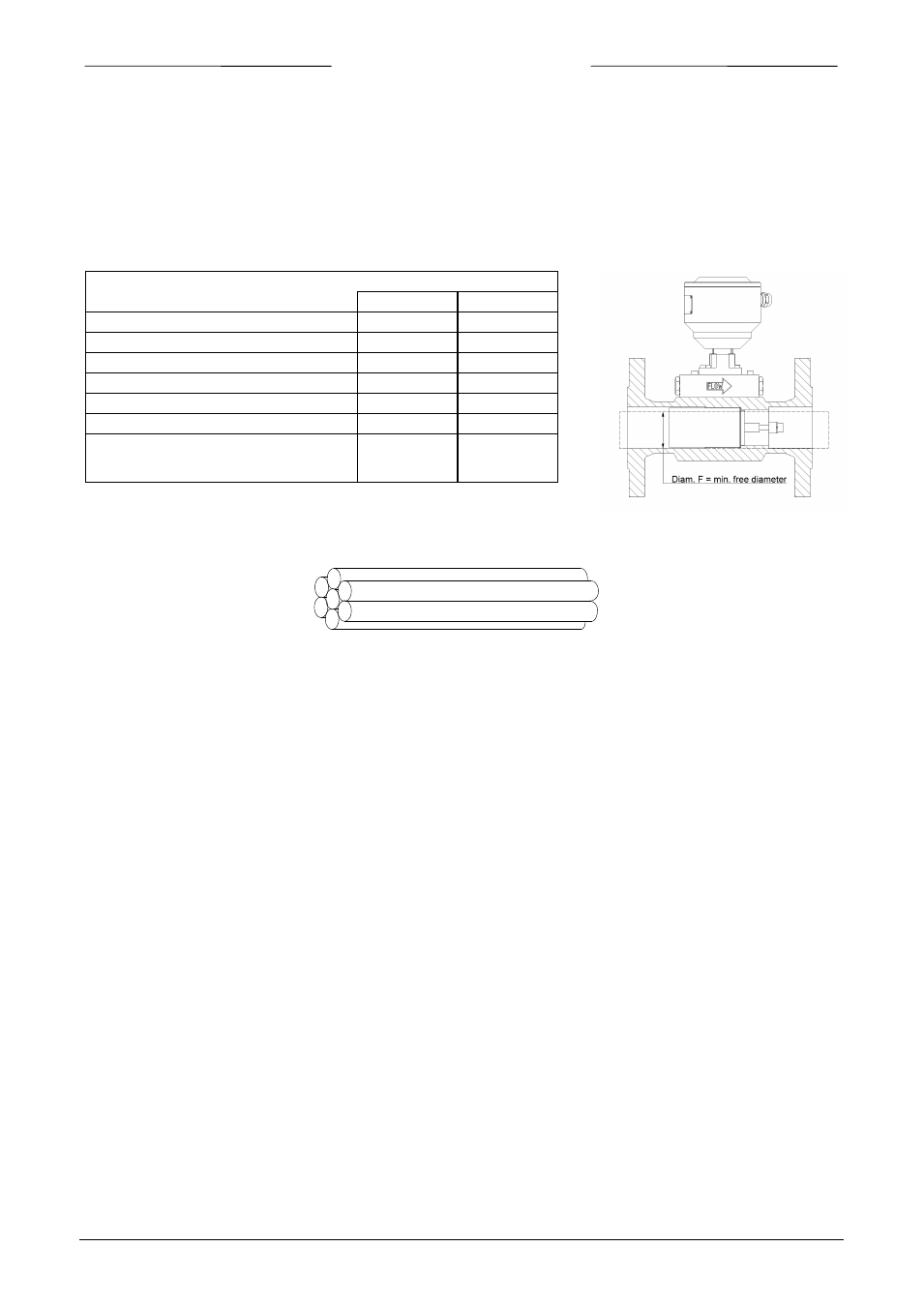

2.4 Installation

Die Einbaulage hängt von der Art des Gerätes ab. Für Durchflußmesser sollte die Montage vorzugsweise in

horizontaler Lage erfolgen, und bei hohen Drücken sollten alle Meßgeräte in dieser Lage eingebaut werden.

Die Montage sollte nicht in der Nähe einer Wärmequelle vorgenommen werden, und der Platz muß frei von

Erschütterungen/Vibrationen sein.

Für die Befestigung der F-106/F107 Serien, beachten Sie folgende Regeln:

Einlaufstrecke und Auslaufstrecke (der Zahl der Durchmesser F)

Einlauf

Auslauf

Eins 90° Kurve vor das Meßgerät

10

4

Zwei 90° Kurven vor das Meßgerät

13

4

Zwei 90° Kurven in zwei Ebenen

20

4

Drei 90° Kurven in drei Ebenen

30

4

Verengung vor das Meßgerät

10

4

Erweiterung vor das Meßgerät

20

4

Druckreducierventil / Regelventil /

teilweise geschlossen Ventil vor das

Meßgerät

30

4

Für weitere Informationen siehe Maßzeichnung.

Im allgemeinen haben Strömungsrichter Einfluß auf die Einlaufstrecke des Meßgerätes.

Ein Strömungsrichter ist ein Bündel von parallelen Rohren, das im Rohr untergebracht ist.

Im allgemeinen sollten diese Einsätze mindestens 6 - 8 D vor dem Meßgerät angebracht werden.

Ein Strömungsrichter sollte grundsätzlich bei Regelventilen und Rohrbogen auf ungleichen Ebenen

verwendet werden.

Außerdem muß der Durchfluß gleichmäßig und frei von Druckstößen und Pulsationen sein.

2.5 In-Line Filter

Obwohl die zu messenen Fluids ohnehin frei von Schmutz, Öl, Feuchtigkeit u.ä. sein sollten, empfiehlt sich

der Einbau eines In-Line-Filters vor dem Meß-/Regelgerät; falls eine Rückströmung auftreten kann, ist auch

ein Filter auf der Ausgangsseite empfehlenswert. Beachten Sie den durch den Filter verursachten

Druckverlust.

Bei einigen Geräten befindet sich am Eingang ein Sieb, um zu verhindern, daß Fremdkörper ins Gerät

gelangen und um ein gutes Strömungsprofil zu erhalten. Dieses Sieb ist jedoch

kein Filterelement.

Weitere Informationen erhalten Sie von Ihrem Vertriebspartner.

2.6 Fluidanschlüsse

In der Regel werden die Meß- und Regelgeräte von Bronkhorst High-Tech B.V. mit Klemmring- oder

Vakuumverschraubungen (VCR/VCO) ausgestattet. Meist erfolgen die Verbindungen zu den Instrumenten

über parallele BSP Gewinde, welche mit gekammerten O-Ringen am Instrument abzudichten sind.

Bei

einigen Geräten sind diese Fittings orbital angeschweißt. Zur leckdichten Installation von Klemmring-

Verschraubungen ist sicherzustellen, daß das Rohr im Fittingkörper bis zum Anschlag eingeschoben ist und

daß sich im Rohr an den Quetschhülsen des Fittings kein Schmutz oder Staub befindet. Befestigen Sie die

Überwurfmutter mit der Hand bis zum Anschlag, während Sie das Gerät halten; danach drehen Sie die Mutter

einmal um 360°. Beachten Sie die Anleitung des Lieferanten der Anschlußfittings. Besondere Anschlußtypen

sind auf Wunsch erhältlich.

Anmerkung:

Unterziehen Sie das System einem Lecktest, bevor es mit Mediumsdruck beaufschlagt wird, insbesondere

wenn giftige, explosionsgefährdete oder sonstwie gefährliche Medien zur Anwendung kommen.
