4 Kabel
4.1 Allgemein
Ein normales zweiadriges Kabel hat eine Kapazität von 120 pF pro Meter und eine Induktivität von 0,67
µH/m.
Bei einer Kabellänge von 100 m ergibt dies:
C
Kabel
= 12 nF
L
Kabel
= 67 µH
4.2 Regelsystem mit XC-Spule
Für die XC-Spule ist die Kapazität und Induktivität vernachlässigbar, der Spannungsverlust ist der
entscheidende Faktor. Der maximale Spannungsausgang des Reglers beträgt 14 Vdc.
Für ein abgeschirmtes zweiadriges Kabel wird nicht mehr als 1 Volt zugelassen. An der Spule beträgt die
Spannung demnach noch 13 Volt.
für XC
200mA
65
13
R
V
I
=
=
=
Der Kabelwiderstand ist dann
Ω
=
=
=
5
0,2
1
I
U
R
Ein Kabel von 0,25 mm
2
hat einen Schleifenwiderstand von 1,6 Ω per 10 m.
Damit beträgt die maximale Länge:
1,6
5
x 10
≈
30 m
Kabeldurchmesser max. Länge
0,25 mm
2
30 m
0,50 mm
2
60 m
0,75 mm
2
90 m

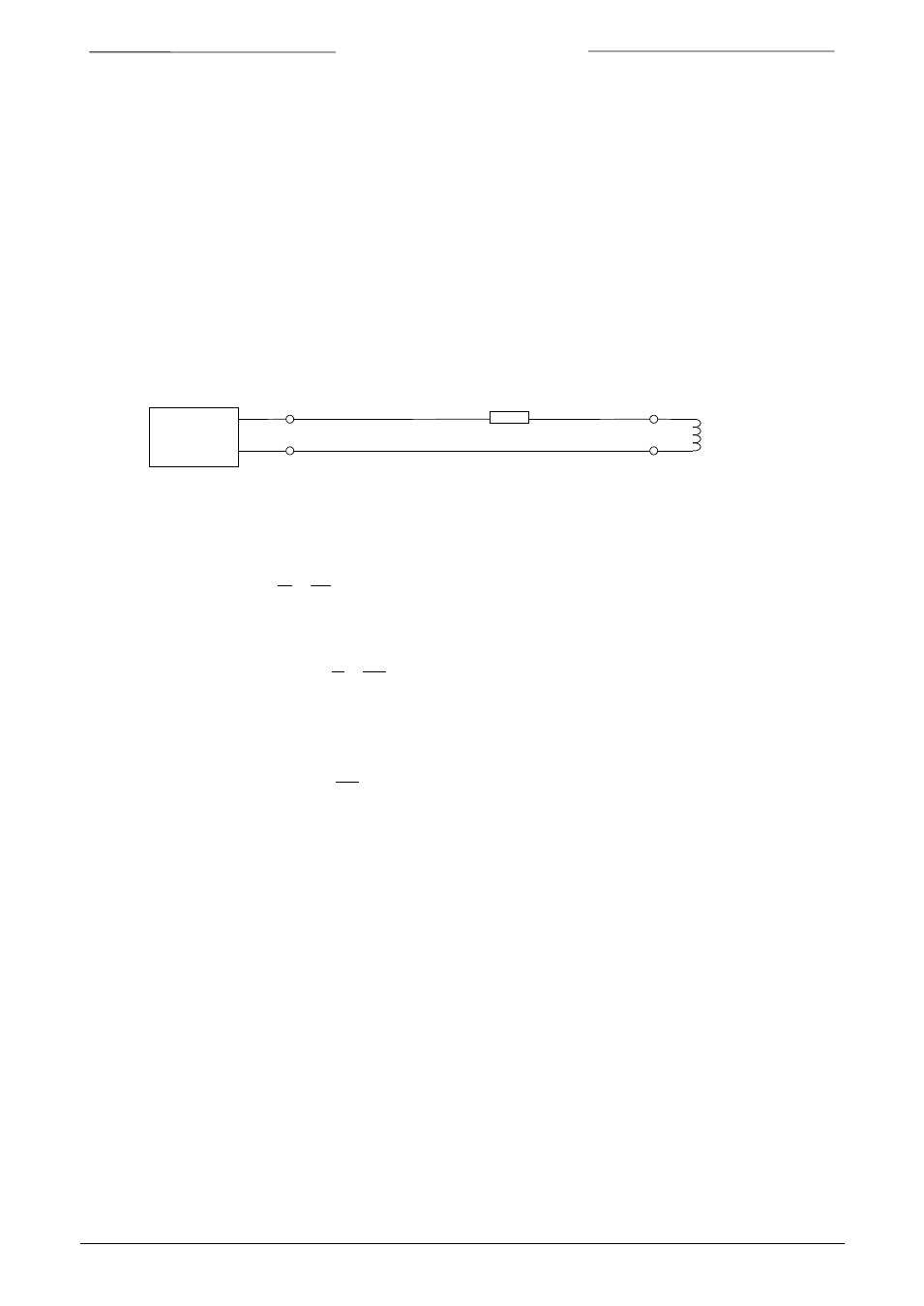

Regelkreis
14 Vdc
Rk
XC 65 Ohm
