Betriebsanleitung für digitale Multibus-Instrumente
9.19.023
11 MANUELLE SCHNITTSTELLE: MIKROSCHALTER UND LEDS
11.1 A
LLGEMEINES
Der Mikroschalter oben auf dem digitalen Instrument kann zur Auslösung bestimmter Gerätefunktionen verwendet
werden. Wenn der Schalter gedrückt wird, beginnen die beiden LEDs einen Zyklus von verschiedenen Leuchtmustern.
Der Schalter muss so lange gedrückt werden, bis die 2 LEDs das der gewünschten Funktion zugeordnete Leuchtmuster
zeigen. Dann lässt man den Schalter los und hat damit die entsprechende Wahl getroffen.
Im Normalbetrieb (wenn der Schalter nicht gedrückt wird) dienen die grüne und rote LED zur Anzeige der Betriebsart
bei digitalen Instrumenten (FLOW-BUS/PROFIBUS-DP/DeviceNet/Modbus/EhterCAT).

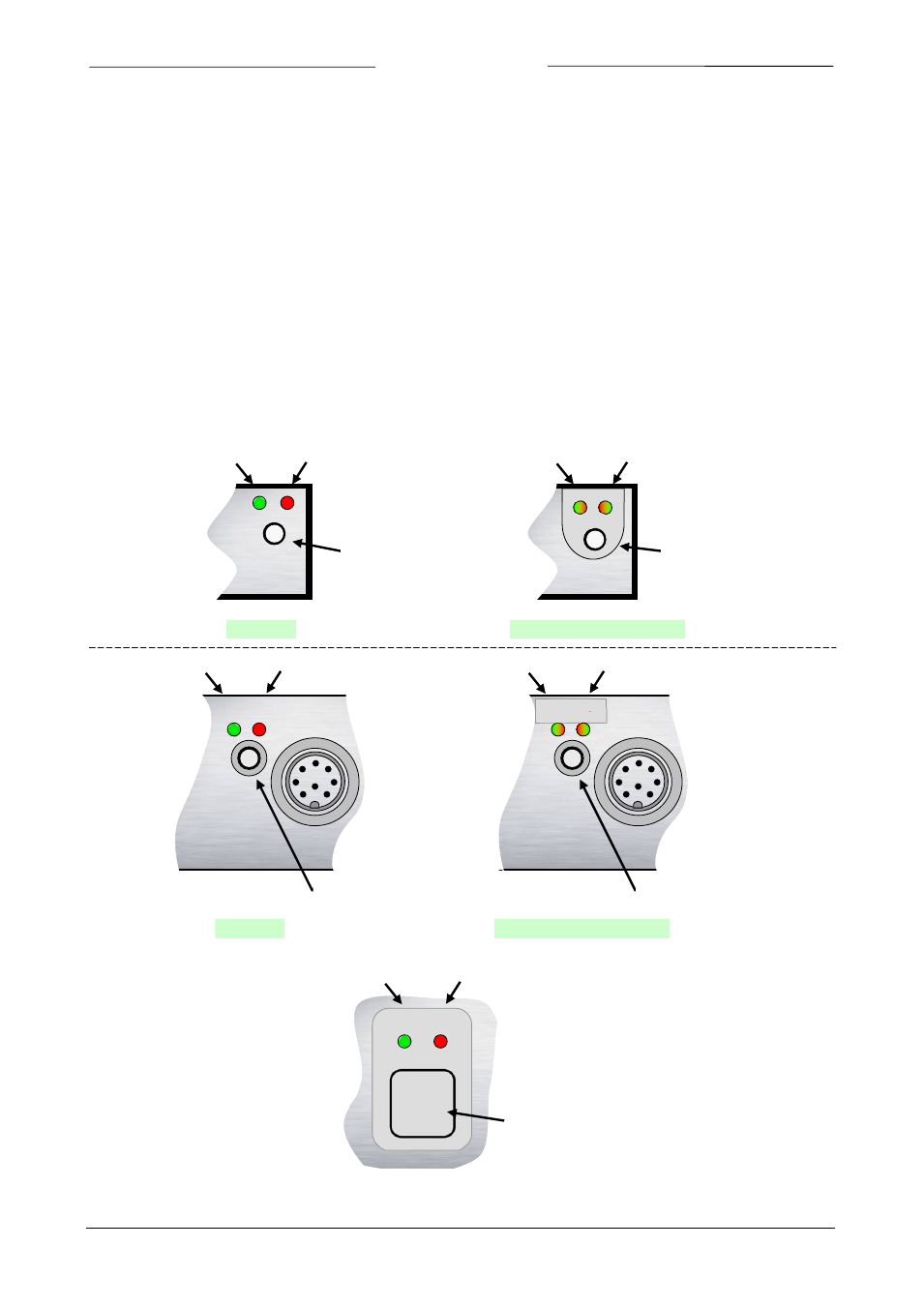

11.1.1 Positionen der LEDs und des Schalters
GRÜN
ROT
MIKRO-
SCHALTER
GRÜN/ROT
GRÜN/ROT
MIKRO-
SCHALTER
Normal
DeviceNet (MBC3)
GRÜN
ROT
MIKRO-
SCHALTER
Normal
GRÜN/ROT
GRÜN/ROT
MIKRO-
SCHALTER
DeviceNet (MBC3)
NET MOD
STATUS
NET MOD
STATUS
LAB-
Gehäuse
Industrie-
gehäuse
#
GRÜN
ROT
SCHALTER
