Betriebsanleitung für digitale Multibus-Instrumente
9.19.023
2.3 B
LOCKSCHALTBILD DER
M
ESS
-
UND
R
EGELFUNKTION
Hauptteil eines digitalen Instruments ist die Messstufe mit einem hochgenauen Analog/Digital-Wandler (ADC) als
Basis. Das Messsignal durchläuft dann wie nachstehend dargestellt mehrere Phasen der Verarbeitung, wobei der Pfad
im Allgemeinen wie folgt aussieht: ADC-Skalierung, Filterung, Linearisierung (Look-up oder Polynom), Differenzierung
(nur Gasdurchflusssensoren), Anzeigefilterung. Im Falle eines Regelsystems dient dieses Signal zur Regelung eines
Ventils. Der Regelkreis umfasst einen erweiterten PID-Regler. (Siehe das Kapitel „Regelparameter“).

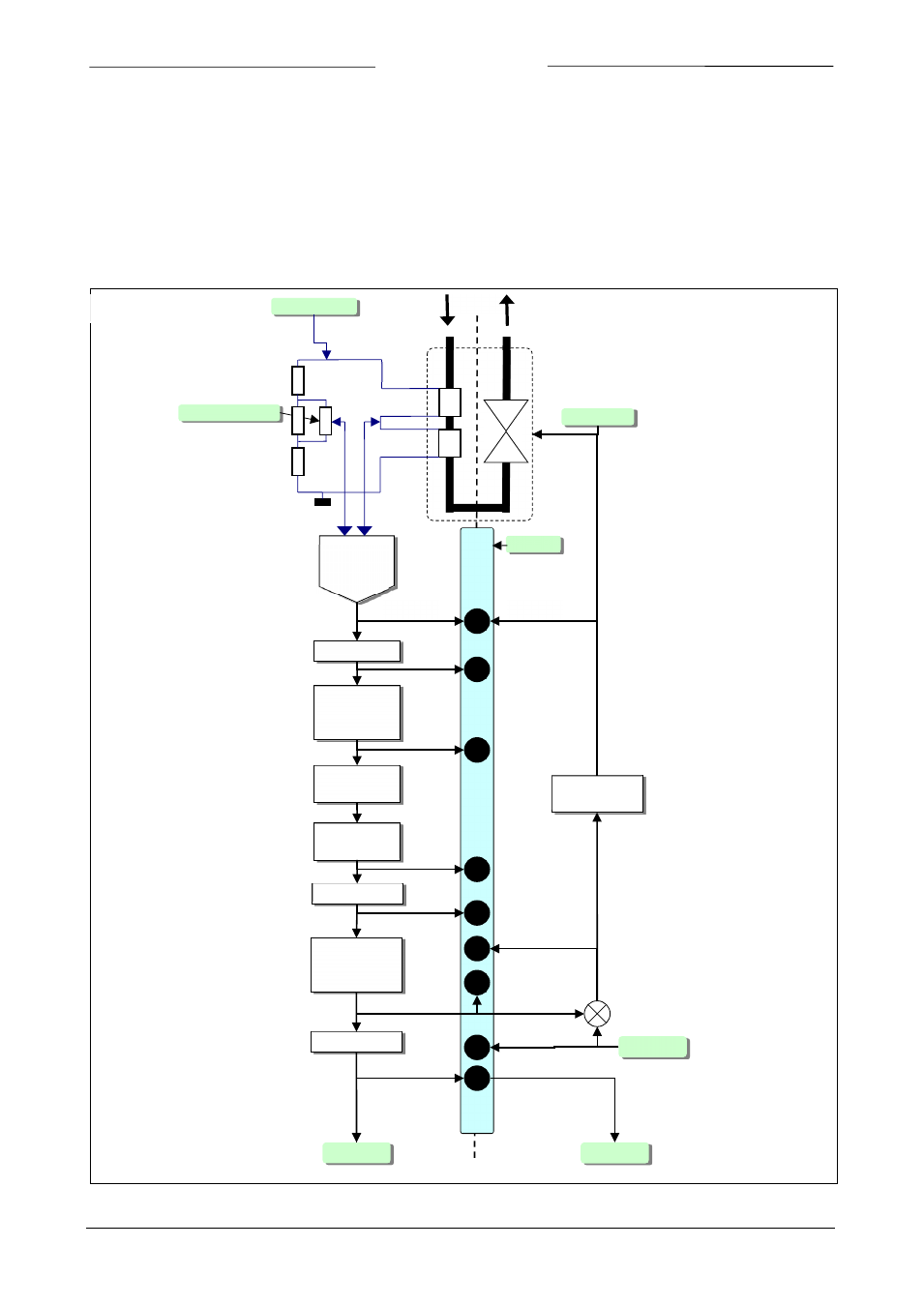

Blockschaltbild der Mess- und Regelfunktion eines digitalen Massedurchflussmessers/-reglers
ADC
converter
Bridge potmeter
ADC scaling
3
Bridge current
Exponential
smoothing
filter
4
Lookup table
linearization
Polynomial
linearization
Differentiator
5
6
7
8
Differentiator
filter
(MBC-II only)
1
Setpoint
0
Display filter
fmeasure
Measure
PID
controller
2
VALVE
SENSOR
FLOW
MEASURE
CONTROL
Monitor
Valve Out
MBC3
MBC-II
