3.7 Analogbetrieb
Digitale
Geräte können mit analogen Signalen über die 8 DIN Stecker betrieben werden.
In diesem Punkt sind die Geräte in der Anwendung kompatibel mit
analogen
Geräten.
Analog betriebene Geräte können, gemäß Bronkhorst High-Tech-Standard, mit einem 8-adrigen
abgeschirmten Kabel angeschlossen werden.
Jede elektronische Platine ist auf eine der folgenden Ausgangssignale (und entsprechende Eingangssignale)
eingestellt:
Signal
Ausgangssignal
Eingangssignal
code
(Sensor) (Sollwert)
A
0...5
Vdc 0...5
Vdc
B
0...10
Vdc
0...10
Vdc
F
0...20 mA (aktiv)
0...20 mA (passiv)
G
4...20 mA (aktiv)
4...20 mA (passiv)
Für Meßgeräte ist nur das Ausgangssignal verfügbar.
Für den Analogbetrieb sind folgende Parameter verfügbar.
- gemessener Wert
- Sollwert (nur Regelgeräte)
- Ventilspannung (nur Regelgeräte)
Anmerkung:
Wenn das Gerät über eine analoge Schnittstelle betrieben wird, ist es möglich, es an jedes unterstützte
Feldbus-System (oder RS232-Schnittstelle mit Spezialkabel) zur Auswertung und Veränderung von
Parametern anzuschließen (z.B. Ansprechen des Reglers oder Auswahl eines anderen Fluids).
Für Geräte in FLOW-BUS-Version kann ein Anzeige-/Regelmodul für digitale Instrumente kurzzeitig über den
M12 Stecker angeschlossen werden.
+
-

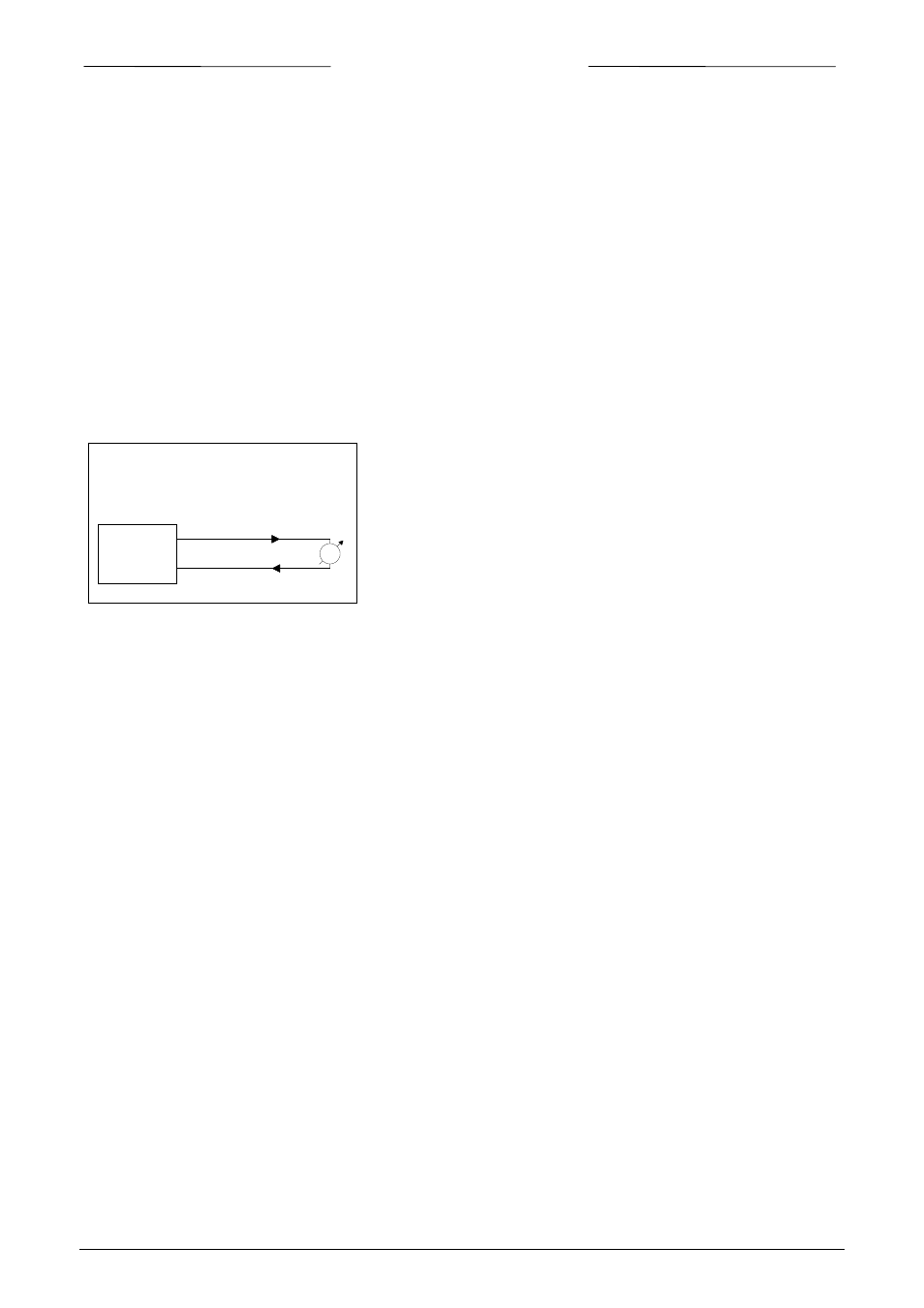

I
Stromausgangssignal
Aktiv
Gerät
Ausgang
0V Masse
mA
