1.1.3 Ventile
LIQUI-FLOW L30 Regler sind an ein modulares Ventil angepasst. Das Ventil ist verbunden mittels eines
Adapters.
Ventile für Flüssigkeiten

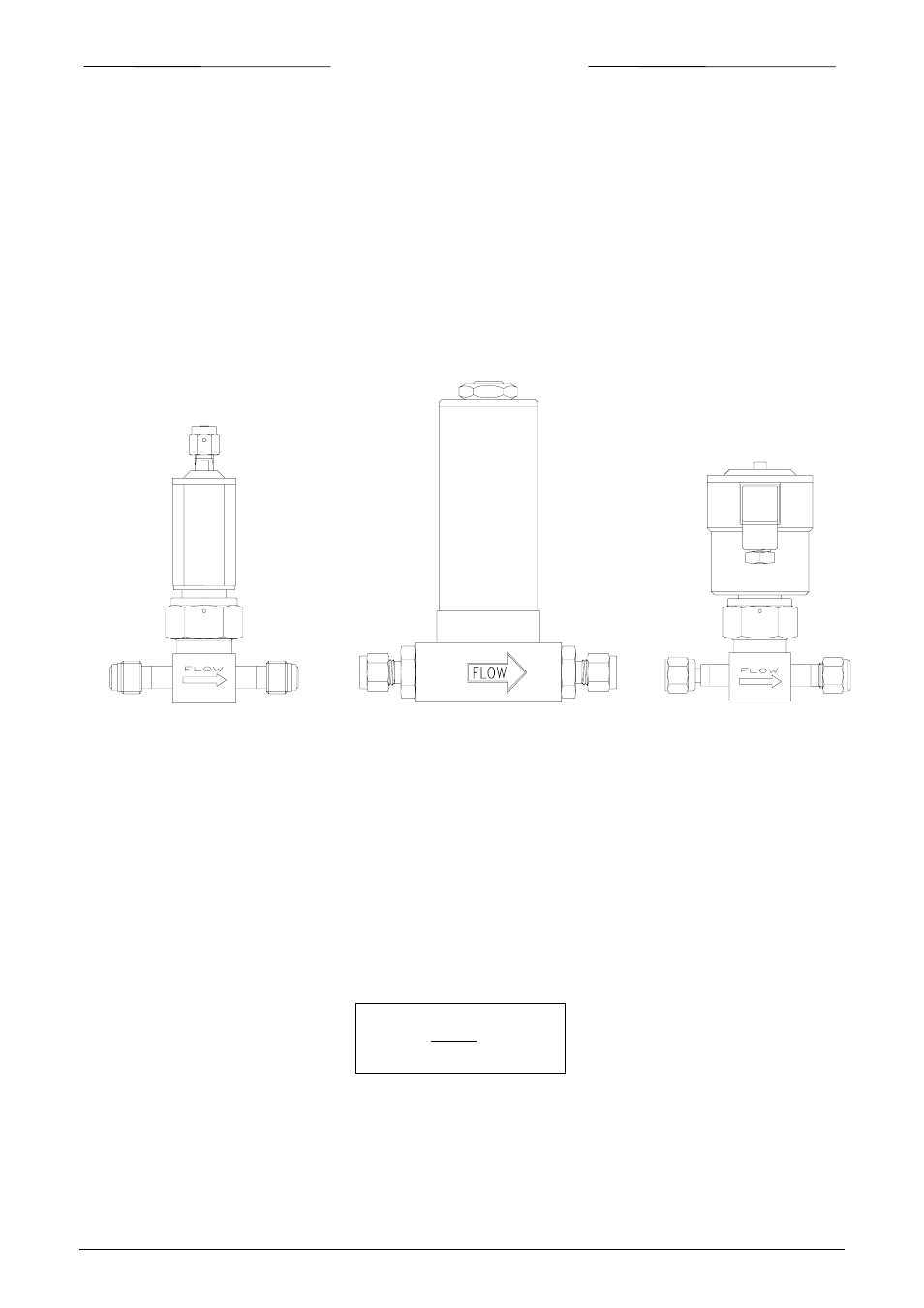

C2 Ventil
Direktgesteuertes Ventil für
Flüssigkeiten (“open” sleeve)
metallisch gedichtet mit
Entlüftungsanschluss
C2 Ventil = stromlos geschlossen
C4 Ventil
Direktgesteuertes Ventil für Gase
und Flüssigkeiten (Balg)
C4 Ventil = stromlos geschlossen
C5 Ventil
Direktgesteuertes Ventil für
Flüssigkeiten (“open” sleeve)
metallisch gedichtet.
C5 Ventil = stromlos geschlossen
1.2 Sensor
Prinzip
1.2.1 LIQUI-FLOW L30 Sensor
Messprinzip
Das LIQUI-FLOW-Modell für Durchflußraten bis ca. 20 kg/h ist grundsätzlich ein gerades Rohr.
Auf diesem Rohr sind eine Reihe von Sensoren und Heizungswicklungen plaziert.
Die Temperatur der Heizungswicklung bleibt auf einer gewissen Höhe über der Eingangstemperatur der
Flüssigkeit.
Die notwendige Leistung, um das
∆
T bei strömender Flüssigkeit konstant zu halten, ist ein Maß für den
Durchfluß.
Weiter wird die Ausgangstemperatur in gewissem Abstand von der Heizungswicklung gemessen und damit
das
∆
T-Signal gebildet (T
aus
- T
in
).
Durch Kombination dieser beiden Signale ergibt sich die Funktion des Gerätes mit folgender Gleichung:
V
signal
=
Power
T
K c
p
m
∆
Φ
⋅
⋅
V
signal
= Ausgangssignal
c
p
= spezifische Wärme
Φ
m
= Durchfluß
