2.3.2 M12 DeviceNet Drop‐Kabel
Für den Einsatz im IN‐FLOW‐ oder CORI‐FLOW‐Bereich (IP65‐Anwendungen) werden am besten DeviceNet Drop‐Kabel
verwendet, die beidseitig mit M12‐Stecker und M12‐Buchse versehen sind (mit 5 Pins für Daten und
Spannungsversorgung).

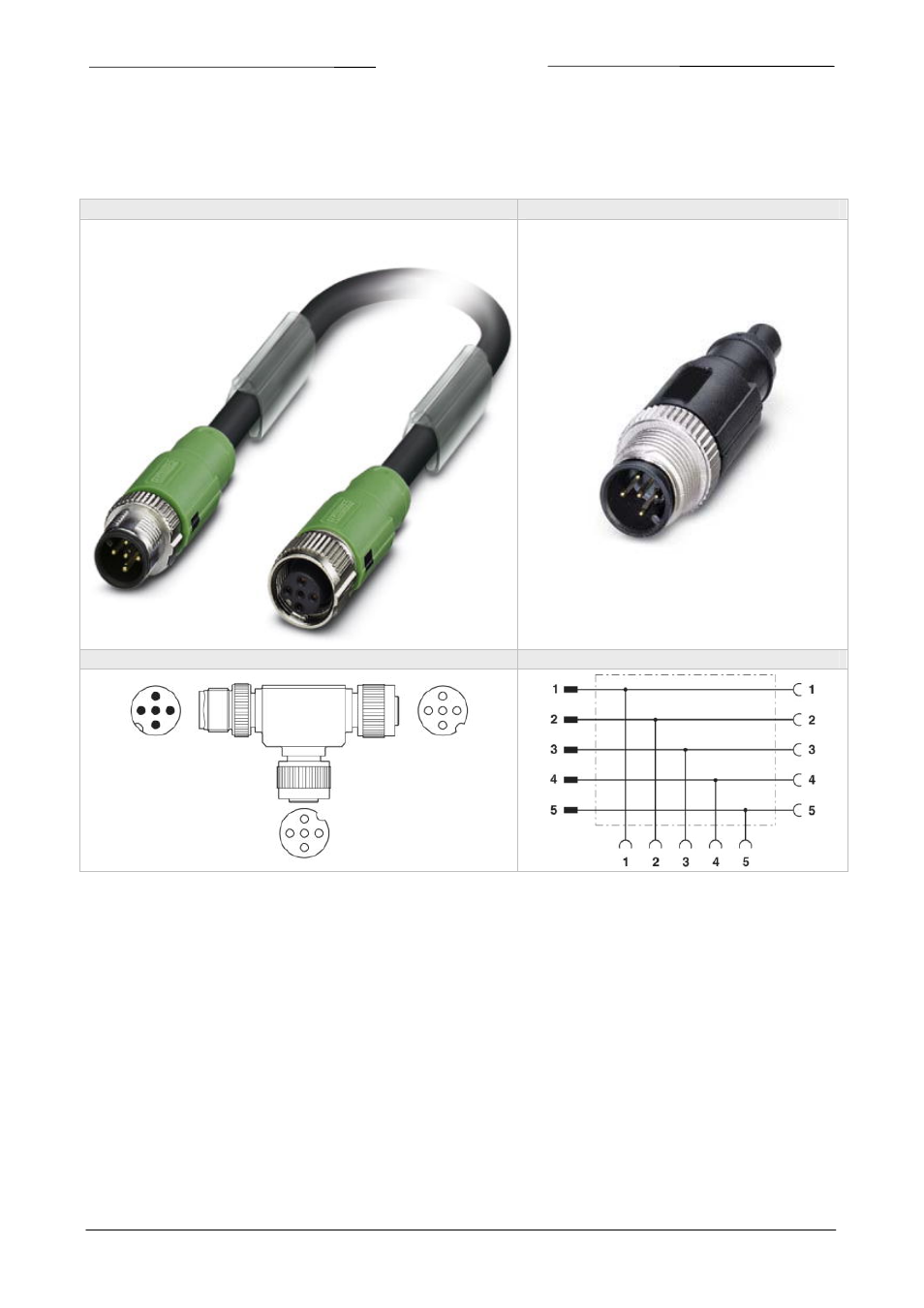

M12‐Kabel M12‐Abschlusswiderstand
T‐Stück T‐Stück‐Verkabelung
Für Fälle, in denen die Versorgung des Instruments oder der Datentransport über größere Entfernungen erfolgt, bietet
Bronkhorst auch spezielle RS485 FLOW‐BUS‐Datenkabel mit geringerem Spannungsverlust an. Bronkhorst kann Sie
beraten, wann diese Spezialkabel zu empfehlen sind. In den meisten Fällen genügen jedoch die Standard‐Patchkabel.
Wenn in einem System mehrere Kabel verwendet werden, müssen diese nach dem Daisy‐Chain‐Prinzip so
angeschlossen werden, dass das gesamte FLOW‐BUS‐System nur einen Anfang und ein Ende hat. Für einen solchen
Anschluss der Instrumente an den Bus bietet Bronkhorst spezielle Verbindungskabel an, die es ermöglichen, ein
entsprechend geschaltetes Netzwerk von FLOW‐BUS‐Modulen einzurichten.
