Cybex 770C Cycle Bike - Handbuch (Seite 16)

Cybex – Bedienungsanleitung
16

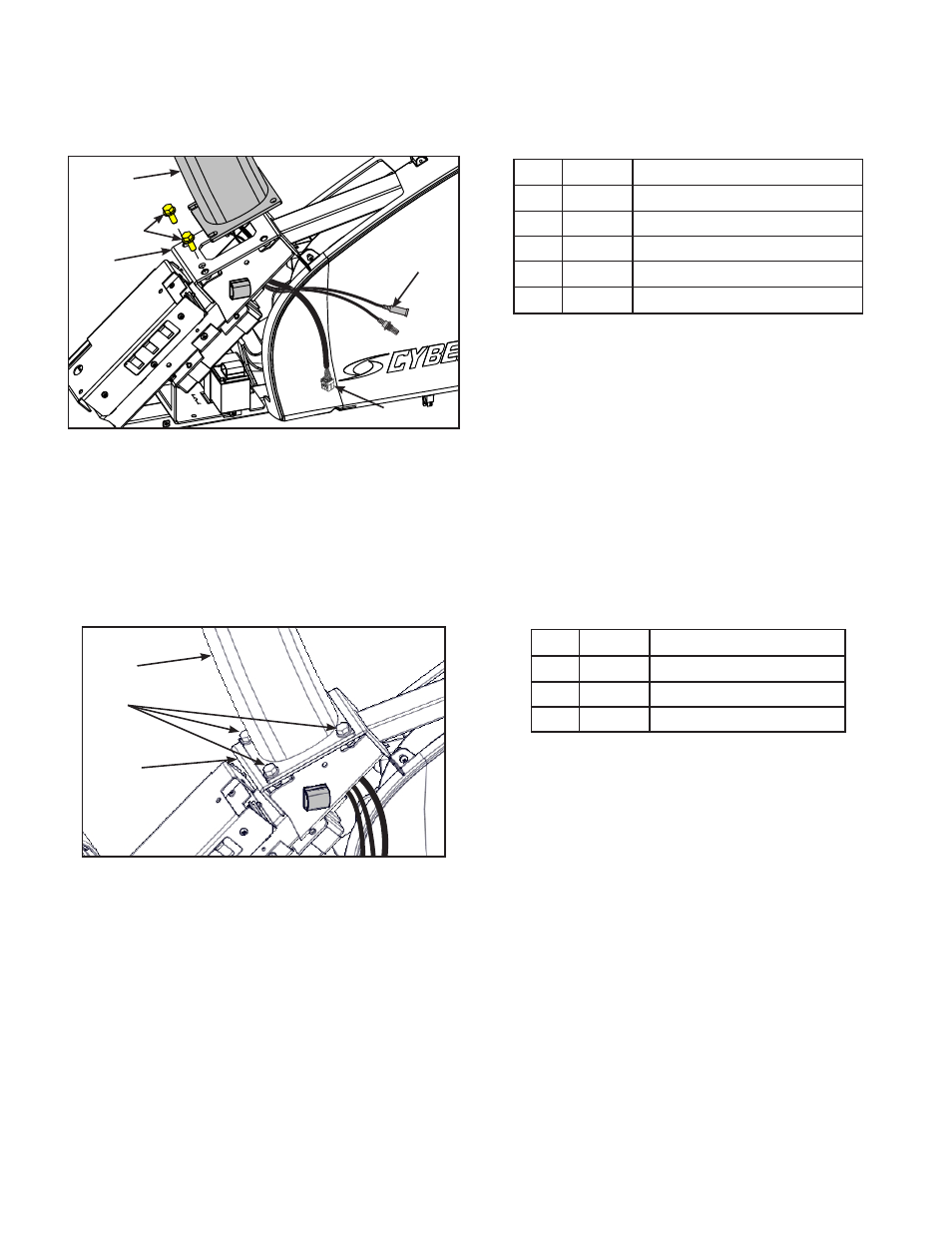

Konsole auf Unterteil montieren.
1. Zwei Schrauben mit der Hand in das Unterteil eindrehen.
1
2
3
4
5
Artikel Beschreibung
1 Konsole
2 13 Schrauben (2)
3 1 Unterteil
4 Optionales A/V-Kabel
5 Display-Kabel
Die Konsole muss während der Ausführung der Schritte 2 bis 5 abgestützt werden.
2. Display-Kabel und optionales A/V-Kabel durch den Rahmen auf der linken Seite einführen. Vorsichtig
vorgehen, damit die Kabel während der Montage nicht eingeklemmt oder beschädigt werden.
3. Die Konsole in der richtigen Position auf dem Unterteil platzieren. Dazu auf die beiden
Befestigungsschrauben schieben.
4. Die anderen beiden Schrauben mit der Hand eindrehen.
2
3
1
Artikel Beschreibung
1 Konsole
2 13 Schrauben (2)
3 1 Unterteil
5. Die vier Schrauben mit einem 1/2-Zoll-Steckschlüssel fest anziehen.
